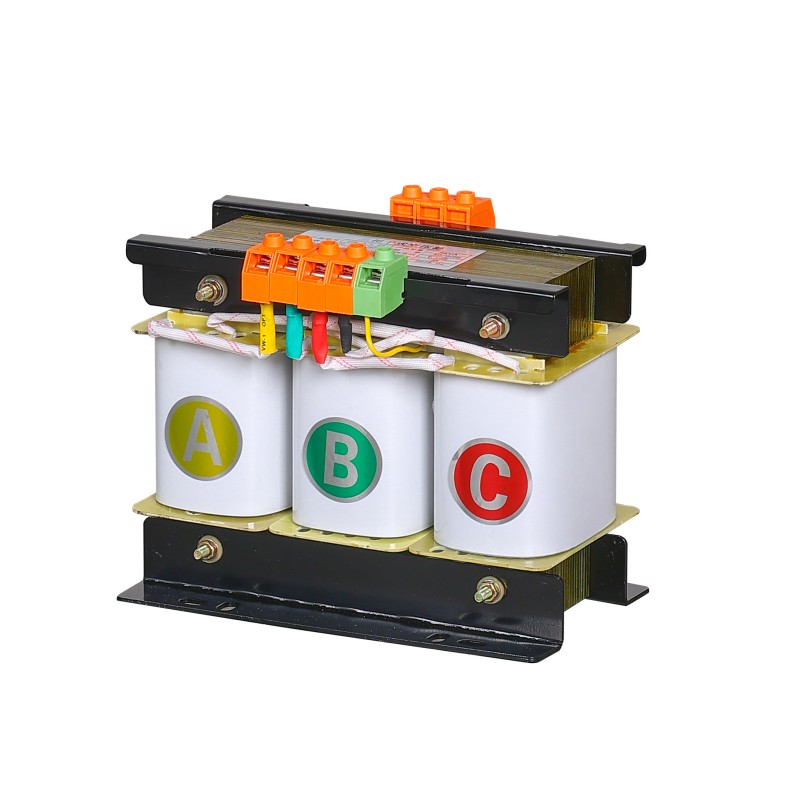

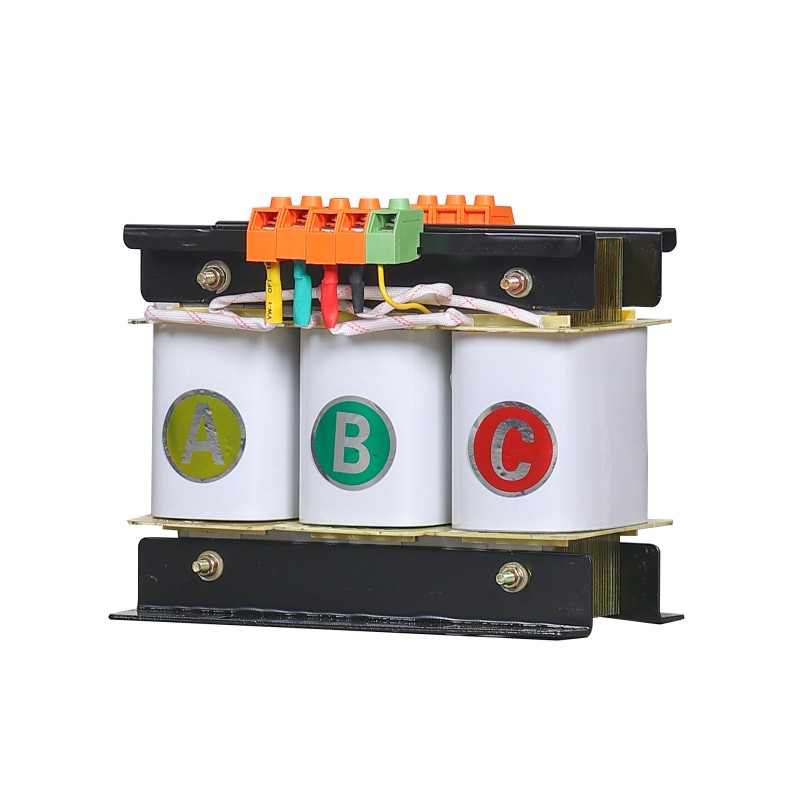

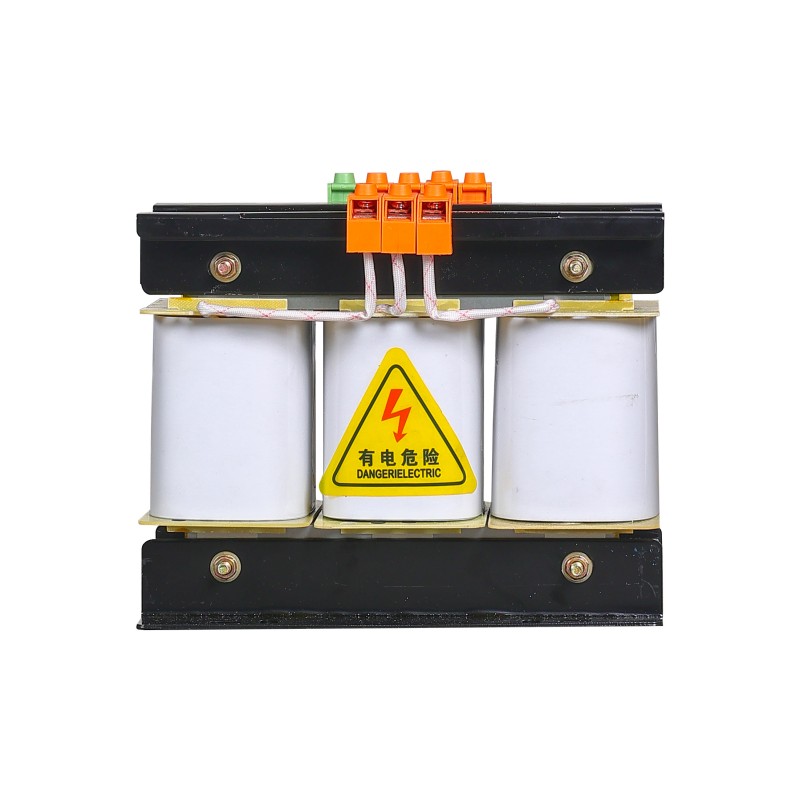

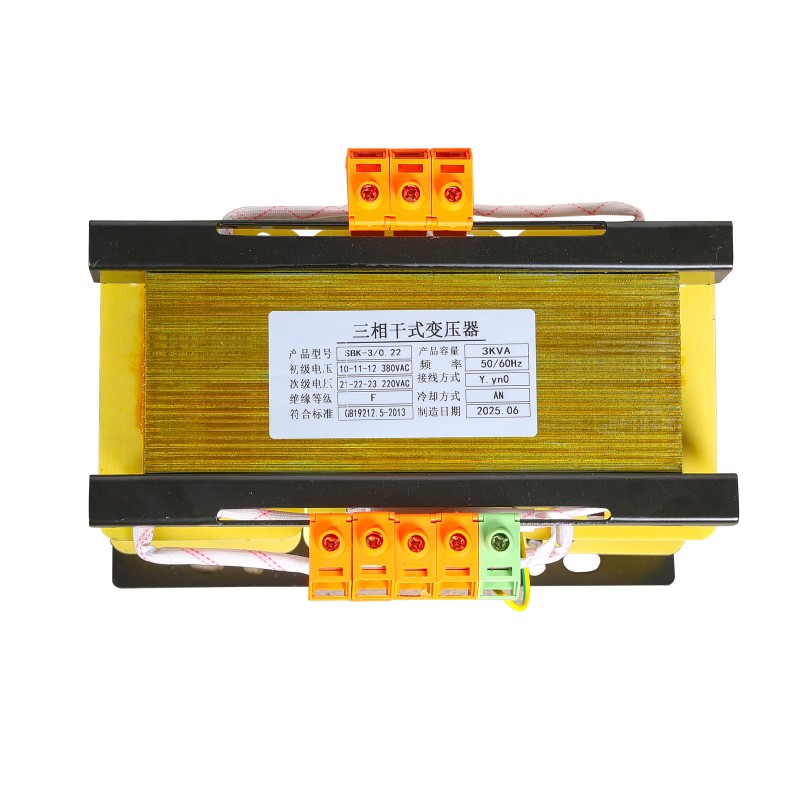

Pengubah Kepersisan Tinggi SBK

Pengubah ketepatan tinggi SBK ialah penyelesaian peringkat atas yang menyediakan bekalan kuasa tulen dan stabil peringkat makmal untuk penyelidikan termaju, instrumen ketepatan dan beban industri yang menuntut. Nilai teras pengubah ketepatan tinggi SBK terletak pada pencapaian prestasi elektrik yang luar biasa: ketepatan peraturan voltan boleh mencapai ±0.5% atau lebih tinggi.

Masa tindak balas dinamiknya adalah sepantas tahap milisaat, dan melalui pelbagai perisai dan reka bentuk harmonik ultra rendah, kadar herotan bentuk gelombang keluaran (THD) boleh ditindas kepada di bawah 1%, dengan berkesan mengasingkan gangguan grid.

Transformer berketepatan tinggi SBK menyepadukan topologi pampasan berbilang peringkat, memastikan kestabilan voltan muktamad daripada tanpa beban kepada beban penuh. Reka bentuk kebolehpercayaan gred industri dan kebolehsuaian alam sekitar yang luas menjadikannya peralatan kuasa asas untuk memastikan operasi peralatan utama yang betul dalam pembuatan semikonduktor, penentukuran metrologi, pengimejan perubatan mewah dan ujian pertahanan serta bidang lain.

Bagaimana untuk memilih pengubah ketepatan tinggi SBK?

1. Tentukan beban dan jumlah kapasiti

Senaraikan semua peralatan ketepatan yang dikuasakan oleh pengubah ketepatan tinggi SBK, seperti spektrometer, mikroskop elektron, piawaian pengukuran, bekalan kuasa analog cip ADC/DAC mewah, dsb.

Kira kapasiti: Jumlahkan nilai VA keadaan mantap semua beban dan simpan margin yang mencukupi untuk beban induktif (adalah disyorkan bahawa jumlah kapasiti adalah 1.3-1.5 kali jumlah jumlah keadaan mantap). Pastikan anda mengesahkan bahawa model standard pengubah ketepatan tinggi siri SBK mempunyai tahap kapasiti ini.

2. Tentukan voltan dan frekuensi

Voltan input: Tentukan mengikut grid kuasa di tapak (seperti 220V fasa tunggal, 380V tiga fasa).

Voltan keluaran: Mesti dipadankan dengan tepat dengan voltan masukan berkadar peralatan beban (seperti 220V ±0.5%).

Kekerapan: 50Hz atau 60Hz.

3. Sahkan kaedah pemasangan

Sahkan sama ada pengubah ketepatan tinggi SBK dipasang dalam rak, diletakkan secara menegak atau disepadukan ke dalam casis tersuai. Semak dimensi luaran dan berat.

Keadaan penyejukan: Transformer mempunyai kecekapan tinggi, tetapi masih terdapat kerugian. Pastikan lokasi pemasangan mempunyai pengudaraan yang baik, dan simpan ruang penyejukan udara paksa jika perlu.

Parameter persekitaran: Sahkan sama ada suhu, kelembapan dan kebersihan persekitaran pemasangan berada dalam julat yang dibenarkan yang dinyatakan dalam helaian spesifikasi produk.

Kesalahan dan Perlindungan Transformer Ketepatan Tinggi SBK

1. Keadaan Tidak Normal

Kerosakan dalaman: litar pintas antara fasa pada belitan, litar pintas antara belokan, kerosakan pembumian satu fasa

Kesalahan luaran: litar pintas antara fasa pada petunjuk, kesalahan pembumian satu fasa sesendal

2. Operasi Tidak Normal

Arus lebih yang disebabkan oleh litar pintas antara fasa luaran

Lebihan voltan titik arus lebih dan neutral disebabkan oleh litar pintas pembumian fasa tunggal luaran

Lebihan beban disebabkan oleh melebihi kapasiti undian

3. Langkah-langkah Perlindungan untuk Kerosakan Dalaman

Kesalahan dalaman transformer berketepatan tinggi SBK menjana arka dan suhu tinggi, yang akan merosakkan penebat dan belitan dengan cepat. Perlindungan teras ialah "tersandung serta-merta".

Segera (biasanya <30ms) mengeluarkan arahan tersandung untuk memotong semua bekalan kuasa pada sisi input dan output pengubah ketepatan tinggi SBK. Ini adalah perlindungan paling teras dan terpantas untuk melindungi pengubah itu sendiri.

Penderia Pt100 pra-dikuburkan di tempat panas penggulungan pengubah ketepatan tinggi SBK bekerjasama dengan pengawal suhu pintar untuk penggera apabila suhu melebihi had dan tersandung apabila suhu berbahaya dicapai.

4. Langkah-langkah Perlindungan untuk Kerosakan Luaran

Apabila arus litar pintas melebihi ambang tinggi yang ditetapkan, pemutus litar bergerak serta-merta (<100ms), dengan cepat memotong litar pintas teruk berhampiran punca.

Pantau jumlah vektor bagi arus tiga fasa (arus jujukan sifar), secara sensitif mengesan kerosakan pembumian satu fasa sesendal atau petunjuk, dan penggera atau trip mengikut nilai yang ditetapkan.

5. Langkah-langkah Perlindungan untuk Operasi Tidak Normal

Sistem penstabilan voltan pengubah sendiri adalah barisan pertahanan pertama, tetapi apabila bahagian bekalan kuasa tidak normal, peranti perlindungan harus bertindak sebagai sandaran dan trip apabila voltan terlampau teruk.
