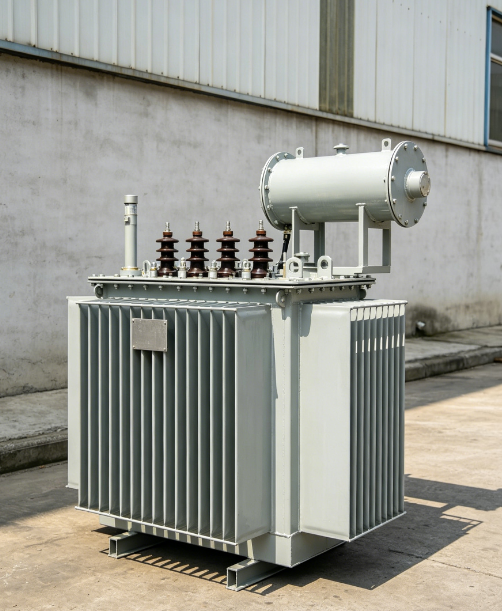

Apakah itu Transformer Pengagihan Rendam Minyak S13?

Pengubah S13 ialah pengubah pengagihan terendam minyak tiga fasa, yang biasa digunakan dalam sistem pengedaran 10kV/0.4kV. Fungsi terasnya mudah: turunkan elektrik voltan tinggi kepada elektrik voltan rendah untuk digunakan di kilang, komuniti kediaman dan pusat beli-belah.

Walau bagaimanapun, ia berbeza daripada model S11 dan S9 terdahulu—ia lebih cekap tenaga.

"Kecekapan tenaga" ini tidak bergantung pada "mod eko" tetapi pada peningkatan reka bentuk fizikal:

Teras besi menggunakan kepingan keluli silikon berorientasikan gelek sejuk gred lebih tinggi.

Mengguna pakai proses penyusunan pusingan sepenuhnya untuk litar magnet yang lebih lancar.

Kehilangan tanpa bebannya adalah 20-30% lebih rendah secara purata daripada transformer pengedaran terendam minyak S11.

Pendek kata, apabila bertenaga 24 jam sehari, S13 menggunakan kuasa yang jauh lebih sedikit dengan sendirinya.

Kenapa AdakahTransformer Pengagihan Rendam Minyak S13"Keuntungan daripada Simpanan"?

Kerugian pengubah dibahagikan kepada dua kategori utama:

Kehilangan tanpa beban (kehilangan teras): Berlaku selagi pengubah bertenaga, tanpa mengira beban, kerana teras besi menggunakan kuasa. Ini ialah "kos tetap."

Kehilangan beban (kehilangan kuprum): Dijana oleh haba apabila arus melalui belitan di bawah beban. Kerugian meningkat dengan beban yang lebih berat.

S13 mengoptimumkan kedua-dua jenis kerugian.

Contoh

Untuk pengubah 500kVA:

Pengubah pengedaran terendam minyak S11: ~960W kehilangan tanpa beban

Pengubah pengedaran terendam minyak S13: ~680W kehilangan tanpa beban

Perbezaan: 280W

Ini mungkin kelihatan remeh, tetapi mari kita hitung:280W × 24 jam × 365 hari = Kira-kira 2,452.8 kWj setahun

Pada harga elektrik industri 0.8 yuan/kWj, ini menjimatkan hampir 1,962.24 yuan setiap tahun. Dengan hayat perkhidmatan 20-30 tahun untuk transformer, penjimatan bertambah dengan ketara.

Ia bukan sekadar "simpanan kecil"—ia sudah cukup untuk membiayai pengubah kecil sepanjang hayatnya.

Di ManaTransformer Pengagihan Rendam Minyak S13Sesuai Digunakan?

Ciri Teknikal: Tiada Teknologi Mewah, Hanya Prestasi Pejal

Pengubah pengedaran terendam minyak S13 bukanlah produk "termaju". Kelebihannya datang dari bahan yang lebih baik dan mutu kerja yang kukuh:

Teras Besi – Keluli silikon berorientasikan gelek sejuk kebolehtelapan tinggi, disusun dengan sambungan pusingan bermiter sepenuhnya. Rintangan magnet rendah, kehilangan arus pusar rendah.

Penggulungan – Kuprum tulen standard (atau aluminium ketulenan tinggi jika diminta). Penebat lapisan dilakukan dengan berhati-hati — tiada jalan pintas.

Minyak Penebat – Minyak pengubah berkualiti baik. Sebelum ia meninggalkan kilang, kami mengujinya untuk kekuatan dielektrik, kandungan lembapan dan kehilangan dielektrik.

Tangki – Radiator beralun atau bersirip, dimeterai sepenuhnya dan dikimpal. Tahan bocor dan tahan kakisan.

Struktur tertutup sepenuhnya pilihan – Mengedap minyak dari udara. Melambatkan penuaan, mengurangkan penyelenggaraan.

Ini bukan produk "cukup baik". Ia direka untuk berjalan secara berterusan selama bertahun-tahun.

Perkara utama yang perlu dipertimbangkan semasa memilih satu

Kapasiti (kVA) – Tambahkan semua kuasa beban anda, kemudian tinggalkan margin keselamatan 30 50%. Jangan potong terlalu ketat.

Kuprum berbanding aluminium - Kos kuprum lebih tinggi. Kos aluminium lebih murah. Jika peralatan anda berjalan siang dan malam, gunakan tembaga.

Tangki Tertutup Sepenuhnya lwn. Tangki Konservator: Tertutup sepenuhnya untuk kegunaan luar tanpa penyelenggaraan tanpa pengawasan; tangki konservator membenarkan pemerhatian aras minyak untuk pemeriksaan biasa.

Gred Kecekapan Tenaga: S13 memenuhi arus perdana kecekapan tenaga Kelas 1 semasa mengikut piawaian kebangsaan baharu. Untuk kerugian yang lebih rendah, pertimbangkan S20 atau pengubah aloi amorf (kos yang lebih tinggi).

Persekitaran Pemasangan

Transformer tenggelam minyak berfungsi dengan baik di luar rumah. Cuma pastikan anda menjaga tiga perkara: kalis air, anti kecurian dan pengudaraan. Jangan hanya menetapkan mereka dan melupakannya.

Contoh Dunia Nyata

Sebuah kilang tekstil mempunyai dua pengubah tua S9 800kVA yang telah berjalan selama lebih sepuluh tahun. Keluaran pengeluaran tidak banyak berubah, tetapi bil elektrik mereka terus meningkat setiap tahun.

Mereka menjalankan nombor: menukar kepada pengubah S13 800kVA tidak akan mengurangkan kehilangan beban daripada kira-kira 1,800W (S9) kepada kira-kira 800W (S13). Itu hampir 8,760 kWj disimpan setiap tahun — hanya daripada transformer yang terbiar di sana.

Pengarah kilang berkata: "Selepas memasang transformer baharu, meter elektrik berputar lebih perlahan. Angka-angka itu bercakap untuk diri mereka sendiri."
