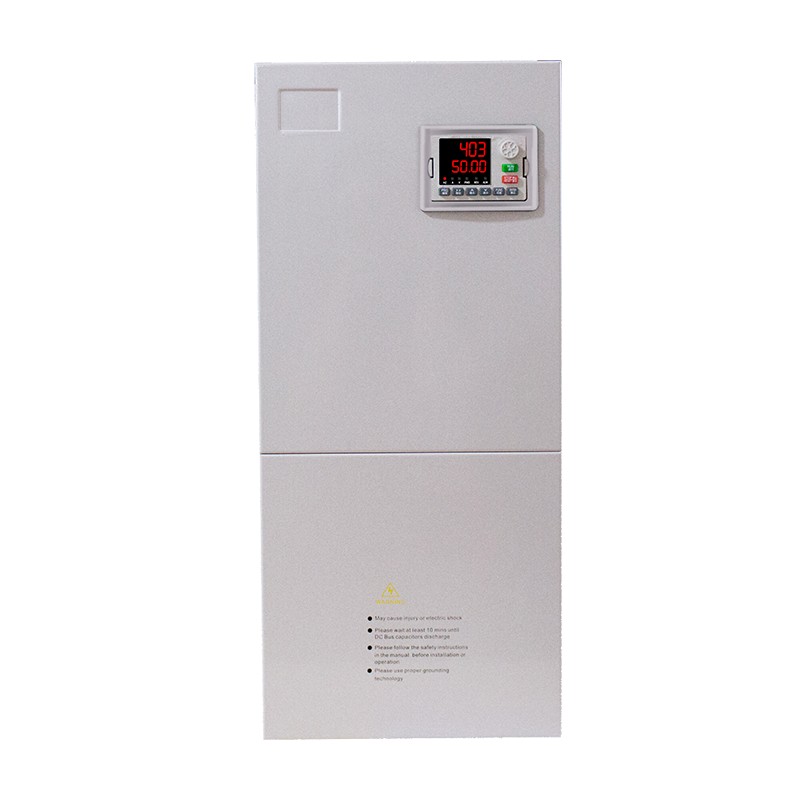

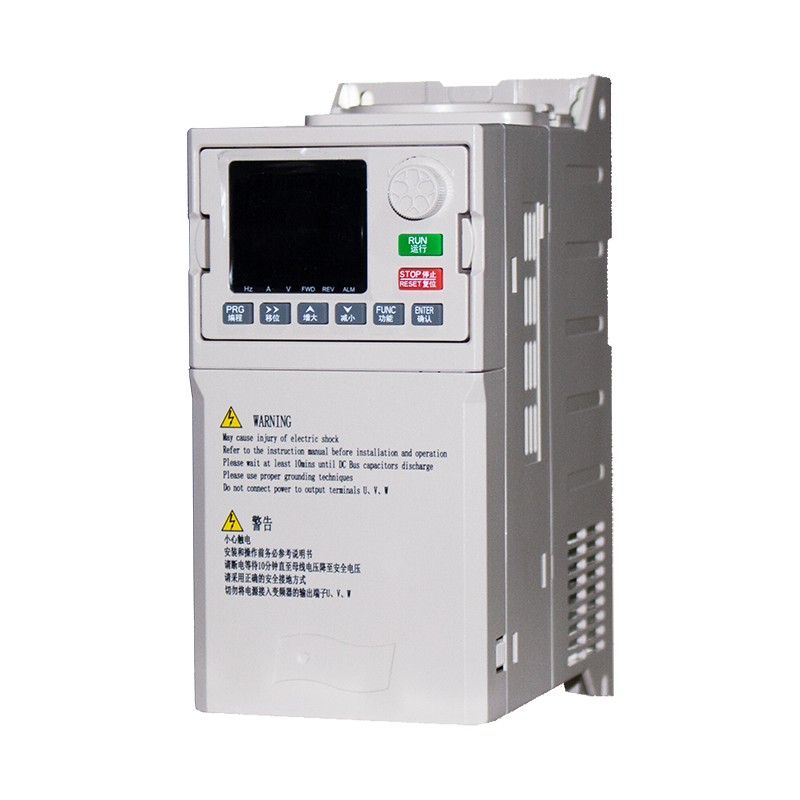

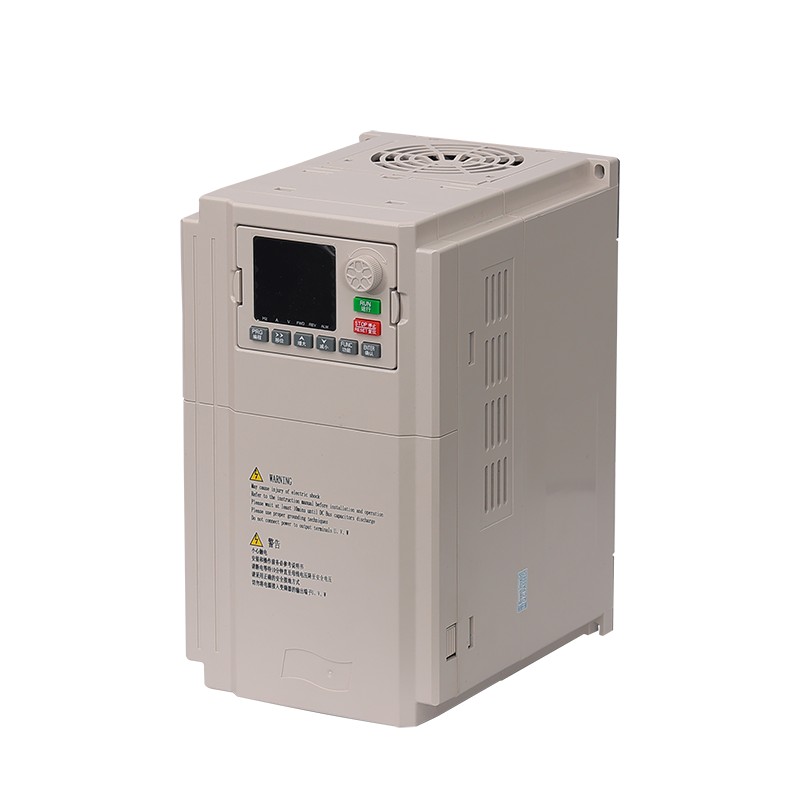

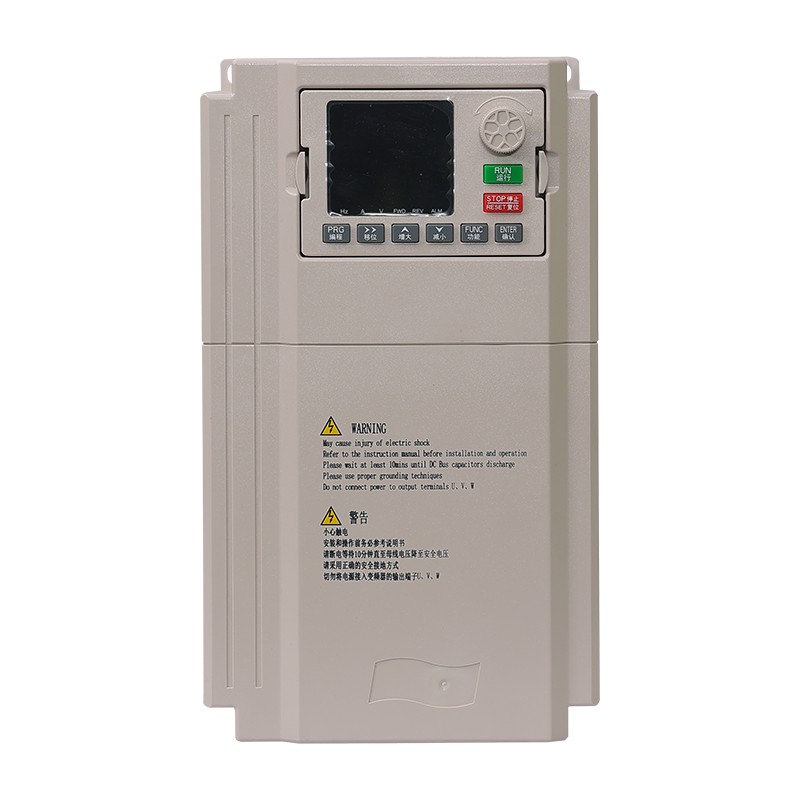

Penukar Frekuensi Khas untuk Peminat dan Pam

Zhejiang Yibaling Power Supply Equipment Co., Ltd. ialah salah satu kilang berskala besar di China yang mengkhusus dalam Penukar Frekuensi Khas untuk Kipas dan Pam. Kilang kami telah terlibat dalam industri ini selama bertahun-tahun dan penukar frekuensi khas yang kami hasilkan bukan sahaja berkualiti tinggi tetapi juga menawarkan harga yang kompetitif. Kami mengalu-alukan anda untuk membeli produk berkualiti tinggi dari kilang kami.

Hantar Pertanyaan

Penerangan Produk

Penukar frekuensi khas Yibaling untuk kipas dan pam ialah peranti kawalan kuasa yang telah dioptimumkan secara mendalam berdasarkan ciri kipas dan pam. Ia mengawal isipadu udara atau kadar aliran dengan tepat dengan melaraskan kelajuan motor secara bijak.
Penukar frekuensi khas untuk kipas dan nilai teras pam terletak pada mengubah mod kawalan kasar pendikit pendikit injap tradisional kepada mod operasi penjimatan tenaga yang diperhalusi peraturan kelajuan berasaskan permintaan.
Penukar frekuensi jenis ini dilengkapi dengan fungsi khusus yang sesuai untuk kipas dan pam, seperti lengkung V/F undang-undang linear atau segi empat sama, fungsi tidur dan bangun, operasi penjimatan tenaga automatik, dan kawalan kitaran berbilang pam, dsb.
Hasilnya, ia berfungsi dengan sangat baik dalam HVAC (pemanasan, pengudaraan dan penyaman udara), bekalan air, rawatan kumbahan, penyejukan industri dan sistem lain.
Berbanding dengan penukar frekuensi tujuan umum, yang istimewa boleh mengurangkan penggunaan tenaga beban sedemikian dengan lebih berkesan semasa operasi beban separa, mencapai kesan penjimatan tenaga yang ketara (biasanya sehingga 20%-50%), sambil mengurangkan kejutan mekanikal, memanjangkan jangka hayat peralatan, dan meningkatkan tahap automasi sistem dan fleksibiliti kawalan.

Profil Syarikat

Special Frequency Converter for Fans and Pumps

Senario Aplikasi

Senario aplikasi penukar frekuensi khas untuk kipas dan pam berkisar pada dua matlamat teras: pengawalan tepat parameter proses seperti aliran, tekanan dan suhu serta mengurangkan penggunaan tenaga dengan ketara.
Sebarang beban kipas dan pam yang memerlukan pelarasan keluaran media bendalir dengan menukar kelajuan motor dan meneruskan kawalan automasi dan peningkatan kecekapan tenaga ialah senario aplikasi semula jadi untuk penukar frekuensi khas. Berikut adalah beberapa medan aplikasi biasa:

1. Sistem Penyaman Udara Pusat

Ini adalah aplikasi paling tipikal bagi penukar frekuensi khas untuk kipas dan pam, untuk bangunan awam dan kemudahan komersial. Ia mengawal kelajuan putaran pam penyejuk, pam air sejuk dan kipas menara penyejuk untuk memadankan perubahan beban secara dinamik, menggantikan injap yang tidak cekap dan pendikitan pintu udara, mencapai penjimatan tenaga sehingga 30%-50% dan meningkatkan keselesaan kawalan suhu.

2. Bekalan Air Bandar dan Rawatan Kumbahan

Dalam bidang ini, penukar frekuensi khas memacu pam bekalan air, pam penggalak dan peniup pengudaraan untuk mencapai bekalan air tekanan malar dan pengudaraan yang tepat berdasarkan oksigen terlarut (DO), memastikan kualiti air sambil mengurangkan penggunaan tenaga dengan ketara.

3. Proses Pengilangan Perindustrian

Seperti dalam industri kimia dan metalurgi, penukar frekuensi khas digunakan untuk mengawal pam proses pengeluaran dan kipas, dengan tepat mengawal parameter proses untuk menstabilkan kualiti produk.

4. Senario Khas

Dalam pengairan pertanian, pemanasan berpusat dan senario khas lain seperti lombong dan kapal, produk kami mencapai pemuliharaan sumber dan operasi sistem yang boleh dipercayai dengan melaraskan mengikut keperluan.

Teras Penukar Frekuensi Khas untuk Peminat dan Pam

teras	Komponen Teras	Fungsi dan Ciri Reka Bentuk
Litar utama penukaran kuasa	unit pembetulan	Menukarkan arus ulang alik kepada arus terus. Model pertengahan hingga tinggi menggunakan IGBT untuk pembetulan, yang boleh mencapai faktor kuasa tinggi (>0.95) dan harmonik rendah.
	bas DC	Ia terdiri daripada kumpulan kapasitor elektrolitik dan perintang penyamaan/shunting voltan, dan digunakan untuk penyimpanan tenaga dan penapisan. Kapasiti kapasiti dan tahap rintangan suhu komponen ini secara langsung mempengaruhi jangka hayat dan kebolehpercayaannya.
	Unit penyongsang	Teras teras terdiri daripada modul IGBT dan litar pemacu khusus. Kelajuan tindak balas perlindungan (pada tahap μs) litar pemacu adalah penting kerana ia menentukan keselamatan IGBT.
Teras kawalan pintar	pengawal induk	Biasanya, DSP 32-bit atau MCU berprestasi tinggi diterima pakai, yang bertanggungjawab untuk menjalankan algoritma kawalan, memproses isyarat dan melaksanakan logik perlindungan.
	Litar pensampelan isyarat	Penderia Dewan semasa/voltan berketepatan tinggi dan penderia suhu memberikan maklum balas masa nyata dan tepat untuk kawalan.
Algoritma khusus dan modul berfungsi	Keluk kawalan V/F yang dioptimumkan	Peranti ini dilengkapi dengan lengkung V/F yang direka khusus untuk ciri-ciri beban tork jatuh persegi bagi kipas dan pam. Ia secara automatik mengurangkan voltan semasa beban ringan untuk mencapai penjimatan tenaga yang optimum.
	Pengawal selia PID terbina dalam	Fungsi teras. Ia boleh terus menerima isyarat proses seperti tekanan, suhu dan aliran (4-20mA/0-10V), dan secara automatik melaraskan kelajuan dalam gelung tertutup, menghapuskan keperluan untuk instrumen PID luaran.
	Logik kawalan pelbagai pam	Program terbina dalam membolehkan kawalan permulaan lembut kitaran 2 hingga 8 pam, serta penukaran berurutan dan pengimbangan haus. Ini merealisasikan stesen pam pintar berbilang unit yang benar-benar.

Maklumat Produk

Model	InputVoltage	Voltan Keluaran	kuasa	Model	RatedCurrent	G.W.Berat Kasar(kg)	Dimensi(mm)	Saiz pemasangan (mm)
760-G2.2-T4	380V	380V	2.2kW	JE1	5.1	1.4	21295154	212*78
760-G4.0-T4	380V	380V	4.0kW	JE1	8.5	1.5
760-G5.5-T4	380V	380V	5kW	JE1	13	1.5
760-G7.5-T4	380V\|C	380V	7.5kW	JE2	16	3.36	2401401805	230*129
760-G11-T4	380V	380V	11kW	JE2	24	3.42	2401401805	230*129
760-G15-T4	380V	380V	15kW	JE3	32	5.7	322205199	305*188
760-G18.5-T4	380V	380V	18.5KW	JE3	36	5.82
760-G22-T4	380Vc	380V	22kW	JE3	44	6.72
760-G30-T4	380V	380V	30kW	JE3	58	6.66
760-G37-T4	380V	380V	37kW	JE4	70	14.9	460230210	470*160
760-G45-T4	380V	380V	45kW	JE4	90	15.04	460230210	470*160
760-G55-T4	380V	380V	55kW	JE5	110	18	530270205	505*195
760-G75-T4	380V	380V	75kW	JE5	152	18.12	530270205	505*195
760-G90-T4	380V	380V	90kw	JE6	172	38	650270290	630*145
760-G110-T4	380V	380V	110kW	JE6	205	38
760-G132-T4	380V	380V	132kW	JE6	253	39
760-G160-T4	380V	380V	160kW	JE7	304	6	800310320	775*250
760-G185-T4	380V	380V	185kW	JE7	334	52.5
760-G200-T4	380V	380V	200kW	JE7	377	52.5
760-G220-T4	380V	380V	220kW	JE8	426	72.8	800470320	775*360
760-G250-T4	380V	380V	250kW	JE8	465	73.4
760-G285-T4	380V	380V	285kW	JE8	520	74
