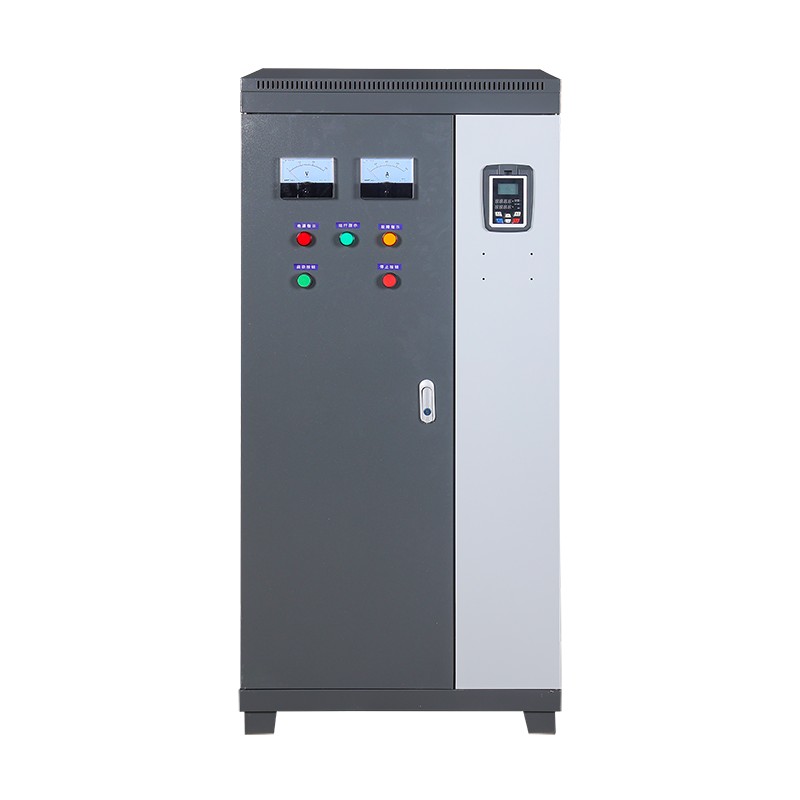

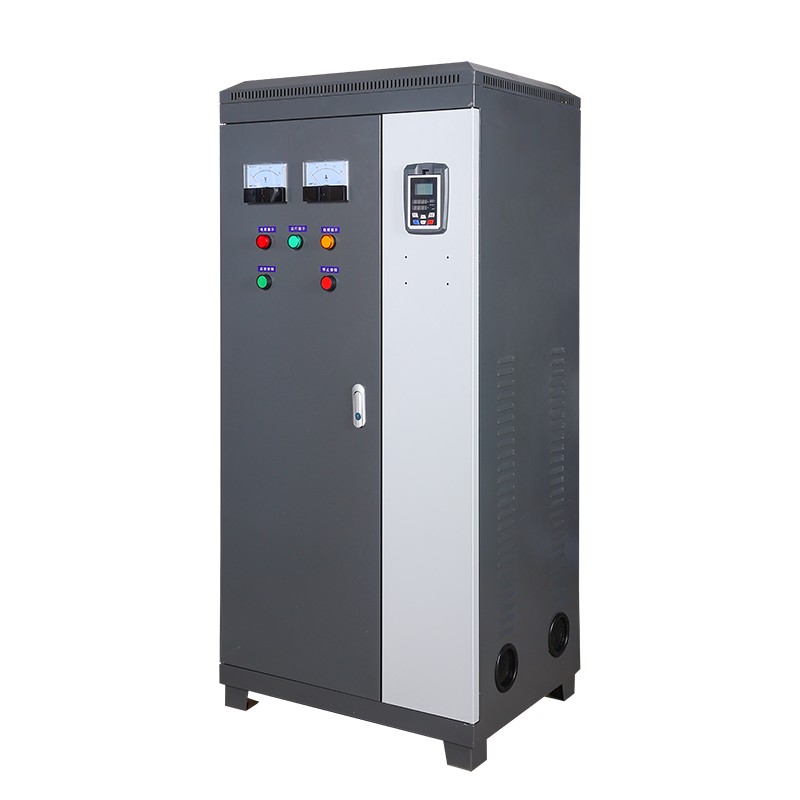

Pintas Kabinet Pemula Lembut

Kabinet Pemula Lembut Bypass adalah salah satu produk utama yang dikeluarkan oleh Kilang Yibaling. Ia menampilkan kualiti cemerlang yang melebihi piawaian kebangsaan, dan pelanggan secara konsisten membuat pesanan berulang. Kami berharap untuk menjadi rakan kongsi jangka panjang anda.

Hantar Pertanyaan

Penerangan Produk

Kabinet mula lembut pintasan ialah peranti permulaan dan kawalan motor bersepadu dan pintar. Ia dengan bijak menggabungkan unit permulaan lembut thyristor dengan sistem penyentuh pintasan dalam kabinet standard.
Mod kerja teras dibahagikan kepada dua peringkat: Apabila motor dimulakan, voltan dan arus yang dikenakan pada motor dikawal dengan tepat oleh pemula lembut di dalam kabinet, mencapai permulaan lembut yang lancar dan tanpa hentaman, dengan berkesan menyelesaikan masalah kejutan grid dan tekanan mekanikal yang disebabkan oleh permulaan terus.

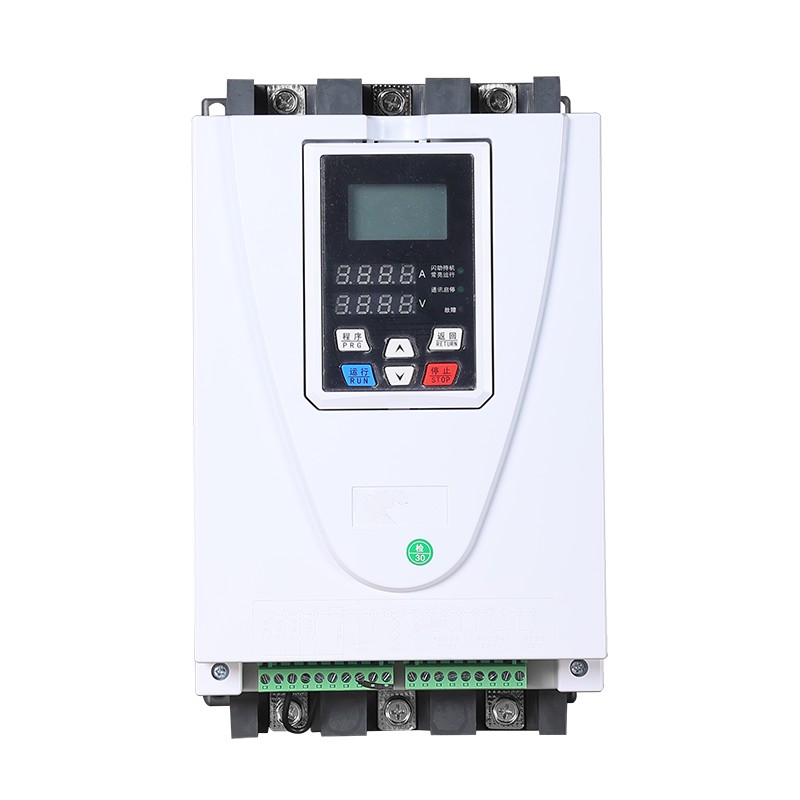

Kabinet Permulaan Lembut Dalam Talian VS. Pintas Kabinet Permulaan Lembut

Nama	Kabinet Permulaan Lembut Dalam Talian	Pintas Kabinet Pemula Lembut
Komposisi Struktur	Terutamanya menggunakan pemula lembut sebagai elemen kawalan, dilengkapi dengan suis, kabinet, dsb.	Berdasarkan jenis dalam talian, kontaktor pintasan tambahan ditambah.
Prinsip Kerja	Thyristor terus beroperasi selepas motor dihidupkan, menyediakan permulaan yang lancar dan operasi normal.	Selepas permulaan selesai, penyentuh pintasan menggantikan thyristor dan memberikan voltan terkadar kepada motor.
Kos dan Penjanaan Haba	Kos kabinet soft starter dalam talian adalah lebih tinggi. Semasa operasi, thyristor mempunyai penurunan voltan pada keadaan, yang akan menghasilkan sedikit haba.	Kosnya rendah, ia tidak menghasilkan haba semasa operasi, dan kecekapannya hampir 100%.
Adegan yang Berlaku	Kabinet pemula lembut dalam talian diperlukan untuk kawalan dan perlindungan penuh, menangani aplikasi yang menampilkan beban berubah-ubah atau sumber kuasa rapuh, yang bersifat kritikal dan kompleks.	Kabinet pemula lembut pintasan hanya direka bentuk untuk mengendalikan aplikasi beban rutin dan stabil yang melibatkan kesan permulaan dan pemberhentian.

Bahan Teras

Komponen teras kabinet mula lembut pintasan boleh dianggap sebagai sistem yang dicapai melalui kerjasama beberapa bahagian penting:
Teras berfungsi terletak pada thyristor (separa konduktor berasaskan silikon) bagi unit permulaan lembut dan penyentuh berkapasiti besar (dengan sesentuh aloi perak) bagi unit pintasan.
Yang pertama mencapai kawalan voltan lancar semasa peringkat permulaan, manakala yang kedua membawa arus penuh semasa operasi keadaan mantap. Teras kawalan kabinet mula lembut pintasan ialah cip mikropemproses terbina dalam, yang bertanggungjawab untuk logik dan pengiraan keseluruhan sistem.

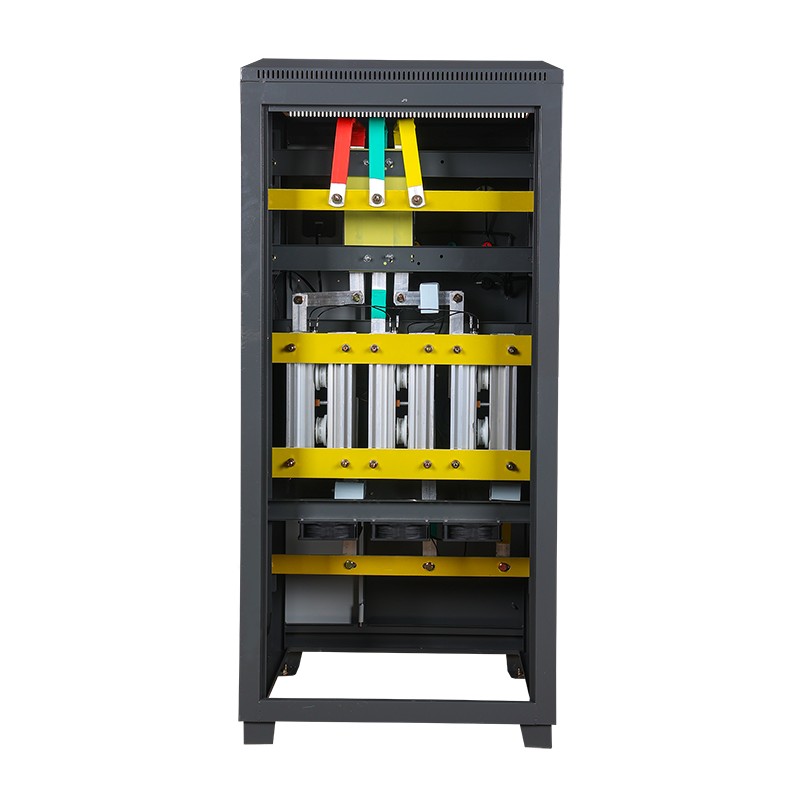

Laluan arus elektrik keseluruhan sistem disambungkan oleh busbar tembaga ketulenan tinggi.

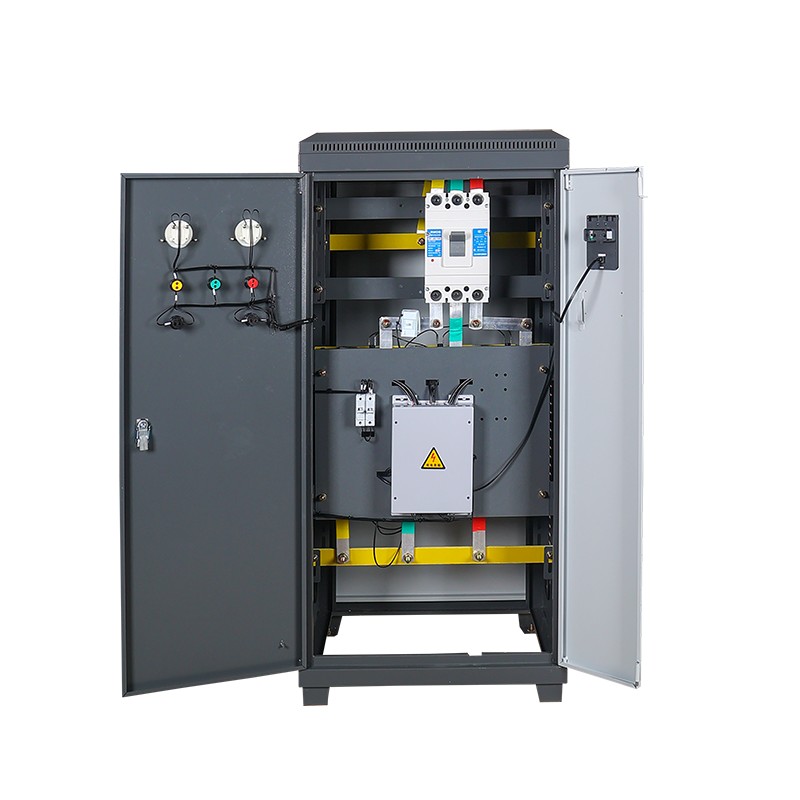

Semua komponen dipasang pada struktur rangka bersalut aluminium-zink anti-karat, dan keselamatan elektrik dipastikan oleh bahagian penebat plastik kejuruteraan.
Untuk model berkuasa tinggi, radiator aloi aluminium dan kipas penyejuk juga dilengkapi untuk mengendalikan haba, dan garis pertahanan keselamatan dibentuk oleh komponen perlindungan seperti fius dan geganti terma.
Sinergi bahan-bahan ini akhirnya mencapai matlamat reka bentuk untuk permulaan yang lancar, operasi yang cekap, serta keselamatan dan kebolehpercayaan untuk peralatan.
Bahan teras yang digunakan dalam kabinet permulaan lembut pintasan kami semuanya telah dipilih dengan teliti oleh jurutera Ibaling kami dan berkualiti tinggi. Kabinet permulaan lembut pintasan yang dihasilkan dengan bahan teras ini mempunyai kualiti yang jauh melebihi standard dan prestasi yang sangat stabil.

Proses Pengujian

Ujian kilang kabinet pemula lembut pintasan ialah proses pengesahan sistematik yang ketat yang direka bentuk untuk mensimulasikan keadaan operasi sebenar dan memastikan fungsi, keselamatan dan kebolehpercayaan memenuhi piawaian. Keseluruhan proses mengikut prinsip statik dahulu, kemudian dinamik; asingkan komponen dahulu, kemudian keseluruhan mesin.
Langkah pertama ialah ujian berasingan dan statik kabinet pemula lembut pintasan. Tanpa menyambung kepada bekalan kuasa utama, semua komponen teras di dalam kabinet mula lembut pintasan diuji secara individu, seperti menguji ciri-ciri mekanikal dan rintangan sentuhan penyentuh pintasan, mengesahkan nisbah transformasi dan kekutuban pengubah arus/voltan, dan menjalankan pemeriksaan ketepatan pendawaian 100% dan rintangan penebat (≥10MΩ) (eg voltan kawalan sekunder.k.2) (eg voltan menengah.2) (eg. litar untuk memastikan keselamatan dan ketepatan asas.

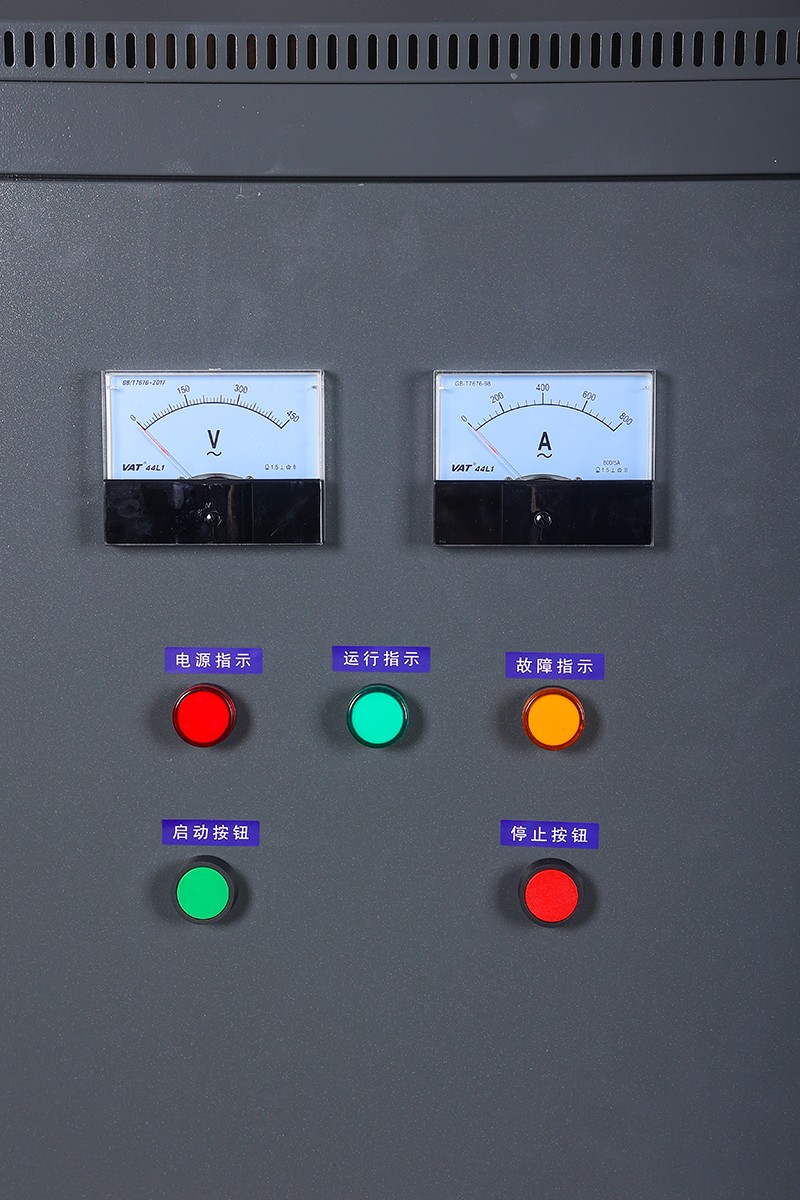

Pada masa yang sama, mengikut keperluan pelanggan, pratetapkan parameter permulaan dan lengkapkan semua ujian fungsi antara muka manusia-mesin.
Kemudian, masukkan peringkat ujian dinamik dan fungsi teras. Selepas menyambung kepada bekalan kuasa penyahpepijatan, mula-mula sahkan jujukan fasa dan paparan voltan litar utama. Bahagian yang paling kritikal ialah ujian logik pensuisan pintasan, yang memerlukan penggunaan osiloskop untuk menangkap dan mengesahkan bahawa output thyristor dan penyentuh pintasan boleh mencapai pensuisan yang lancar, bebas arka dan bebas hentaman pada titik silangan sifar voltan. Ini ialah nilai teras reka bentuk pintasan kabinet permulaan lembut pintasan.
Selepas itu, sambungkan kotak beban simulasi motor atau motor kuasa kecil untuk menjalankan ujian proses permulaan lembut dan berhenti lembut yang lengkap, dan simulasi pelbagai kerosakan seperti lebihan arus, kehilangan fasa dan rotor terkunci untuk mengesahkan bahawa semua fungsi perlindungan boleh bertindak dengan tepat dan cepat mengikut nilai yang ditetapkan. Akhir sekali, lakukan operasi beban berterusan selama beberapa jam (ujian penuaan) semasa pengimejan terma inframerah digunakan untuk memantau kenaikan suhu bahagian penting seperti sink haba thyristor dan titik sambungan bar bas, memastikan ia kekal dalam had selamat (mis. kenaikan suhu ≤ 70K), untuk mendedahkan sebarang kemungkinan proses atau kecacatan reka bentuk.
Selepas semua ujian diluluskan, lakukan pemeriksaan pembersihan akhir, ketatkan semula pengikat, dan lampirkan "Laporan Ujian Kilang untuk Kabinet Mula Lembut Pintasan" (termasuk semua data yang diukur), lukisan, sijil pematuhan, dsb., sebelum pembungkusan untuk penghantaran.
