Apakah Penstabil Voltan Pampasan Pintar SBW dan Mengapa Ia Penting?

Penstabil voltan pampasan pintar SBW ialah peranti pengawalseliaan voltan automatik tiga fasa termaju yang menggabungkan teknologi pampasan dengan kawalan digital pintar untuk menyampaikan kuasa bersih yang stabil untuk aplikasi industri, komersial dan perubatan.

Tidak seperti penstabil jenis servo tradisional yang bergantung pada berus karbon mekanikal yang bergerak merentasi belitan pengubah, SBW menggunakan pengubah pampasan yang menambah atau menolak voltan mengikut keperluan — pendekatan yang lebih pantas, cekap dan tahan lama.

Mengapa perkara itu penting?

Kerana peralatan industri moden — mesin CNC, sistem pengimejan perubatan, pusat data dan talian pengeluaran automatik — semakin sensitif terhadap turun naik voltan. Voltan yang merosot yang berlangsung selama sepersekian saat boleh menutup barisan pengeluaran, merosakkan data atau menghasilkan imej perubatan yang tidak boleh digunakan.

SBW terletak di antara bekalan utiliti dan beban kritikal, menyerap kendur, lonjakan dan ketidakseimbangan sebelum ia mencapai peralatan sensitif. Ia memantau, membetulkan dan melindungi — secara berterusan dan automatik.

Ringkasnya: ia menukar kuasa grid yang tidak stabil kepada kuasa industri yang boleh dipercayai.

Bagaimana anPenstabil Pampasan Pintar SBW Berfungsi

SBW menggunakan prinsip pampasan — tetapi dengan kecerdasan.

Langkah 1 — Penderiaan voltan

Litar pensampelan berketepatan tinggi memantau voltan input pada setiap fasa secara berterusan. Sistem kawalan mengesan sebarang penyelewengan dari titik set serta-merta.

Langkah 2 – Kawalan pintar

Data voltan dimasukkan ke dalam mikropemproses gred industri — biasanya sesuatu seperti STM32 atau cip serupa. Ia memecahkan nombor, mengira jumlah pembetulan yang diperlukan, dan menghantar arahan kepada sistem pampasan. Banyak model menggunakan kawalan digital PID dengan pensampelan RMS benar, jadi walaupun bentuk gelombang input sangat herot, pengukuran tetap tepat.

Langkah 3 – Pampasan voltan

Berdasarkan pengiraan, sistem kawalan melaraskan voltan masuk ke dalam pengubah pampasan. Pengubah ini disambungkan secara bersiri dengan litar utama — apabila belitan sekundernya menambah atau menolak voltan, voltan keluaran berubah dengan sewajarnya, semuanya tanpa sebarang gangguan.

Jika voltan masukan turun sebanyak 10%, pengubah pampasan menambah 10% untuk menaikkannya semula. Jika ia melonjak sebanyak 10%, pengubah menolak 10% untuk menariknya ke bawah. Keluaran kekal stabil — dalam ±1% hingga ±3% daripada titik tetapan — tanpa mengeluarkan peluh.

Langkah 4 – Pemantauan berterusan

Keseluruhan sistem berjalan dalam gelung tertutup — mengesan, mengira, mengimbangi dan menyemak — berulang kali, dalam masa nyata. Masa tindak balas biasa adalah di bawah 1 saat untuk perubahan voltan, dan sesetengah model boleh bertindak balas dalam masa seawal 20 milisaat. Itu cukup pantas untuk menangkap kebanyakan gangguan grid sebelum ia mencapai peralatan anda.

Langkah 5 — Fasa pampasan bebas

Untuk model tiga fasa, pampasan boleh digunakan secara bebas untuk setiap fasa. Ini bermakna penurunan voltan pada satu fasa tidak menjejaskan yang lain — kritikal untuk peralatan tiga fasa di mana ketidakseimbangan fasa menyebabkan pemanasan motor dan kecekapan berkurangan.

Hasilnya: kuasa yang stabil dan seimbang disampaikan secara berterusan — tanpa herotan atau gangguan.

Jenis dan Kapasiti Biasa SBW PenstabilPenstabil SBW datang dalam pelbagai kapasiti dan konfigurasi untuk memadankan keperluan beban yang berbeza.

Julat voltan input:

Standard: 304V – 456V (380V ±20%)

Julat luas: ±30% atau ±40% tersedia atas permintaan

kenapaPenstabil Pampasan Pintar SBWPerkara

Kerana kuasa "cukup baik" tidak cukup baik untuk industri moden.

Inilah yang menjadikan SBW komponen kritikal untuk operasi sensitif kuasa:

1. Kecekapan tinggi

Penstabil SBW memberikan kecekapan ≥98% pada beban penuh — jauh lebih tinggi daripada kebanyakan pengawal selia voltan elektronik. Tenaga terbuang adalah minimum, yang mengurangkan kos operasi dan keperluan penyejukan.

2. Tiada herotan bentuk gelombang

Tidak seperti beberapa penstabil elektronik yang memperkenalkan harmonik, SBW menghasilkan bentuk gelombang keluaran yang sama dengan input — tiada herotan tambahan. Untuk peralatan sensitif seperti sistem pengimejan perubatan atau instrumen makmal, ini penting.

3. Julat input yang luas

Model SBW standard beroperasi dari 304V hingga 456V (380V ±20%), dengan julat yang lebih luas tersedia untuk persekitaran grid yang lemah. Ini bermakna penstabil boleh mengendalikan keadaan grid yang paling teruk tanpa kehilangan peraturan.

4. Perlindungan menyeluruh

Penstabil SBW termasuk perlindungan bersepadu untuk:

Voltan lebih dan voltan bawah

Lebihan arus dan litar pintas

Kehilangan fasa dan urutan fasa

Lebih suhu

Kerosakan mekanikal

5. Pampasan fasa bebas

Ini amat penting untuk beban industri tiga fasa. Apabila satu fasa menurun, hanya fasa itu sahaja yang akan diperbetulkan — yang lain kekal seperti sedia ada. Ini menghalang motor daripada terlalu panas akibat ketidakseimbangan fasa dan menghentikan peralatan daripada bertindak dengan cara yang pelik.

6. Kawalan pintar dengan paparan digital

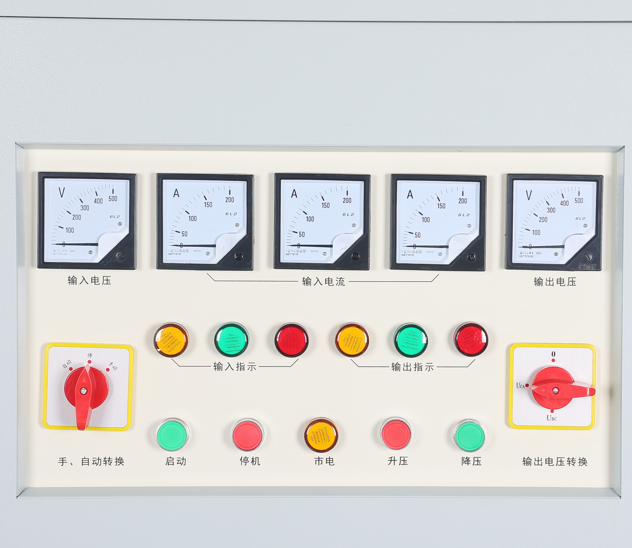

Unit SBW moden datang dengan kawalan mikropemproses. Panel hadapan menunjukkan voltan input, voltan keluaran, arus, kuasa dan status kerosakan. Banyak model juga menyokong komunikasi RS485 atau Modbus, jadi anda boleh menyambungkannya ke sistem pengurusan bangunan untuk pemantauan jarak jauh.

7. Fungsi pintasan

Kebanyakan penstabil SBW termasuk suis pintasan manual. Apabila anda perlu melakukan penyelenggaraan, anda boleh menukar beban kepada kuasa sesalur terus tanpa memotong bekalan — penting untuk tempat seperti hospital dan pusat data yang masa hentinya bukan pilihan.

8. Boleh disesuaikan dengan sebarang beban

Penstabil SBW boleh mengendalikan beban rintangan (pemanas, pencahayaan), beban induktif (motor, transformer), dan beban kapasitif (bank kapasitor, elektronik). Mereka meliputi hampir apa sahaja yang anda lemparkan kepada mereka.

9. kapasiti beban lampau yang tinggi

Biasanya, unit SBW boleh mengendalikan 150% arus undian selama satu minit, dan 120% selama sepuluh minit. Margin tambahan itu penting apabila anda memulakan motor atau pemampat besar.

Tanpa penstabil SBW, peralatan mahal anda berada di bawah kuasa grid. Dengan satu, pengeluaran terus berjalan, peranti sensitif kekal selamat dan masa henti yang tidak dijangka menjadi semakin jarang berlaku.

Memilih Penstabil SBW yang Tepat

Memilih penstabil SBW memerlukan perhatian kepada kapasiti, persekitaran dan ciri beban.

Langkah 1 — Tentukan beban anda

Jumlahkan penggunaan kuasa semua peralatan yang akan disambungkan. Sertakan arus permulaan (arus masuk) untuk motor dan pemampat. Gunakan margin — biasanya 20 30% untuk pengembangan masa hadapan. Langkah 2 — Semak keadaan grid anda

Langkah 3 — Tentukan keperluan output

Voltan keluaran — biasanya 380V untuk tiga fasa

Ketepatan penstabilan — ±2% standard, ±1% untuk model berketepatan tinggi

Masa tindak balas — di bawah standard 1 saat; pilihan lebih pantas tersediaLangkah 4 — Pertimbangkan persekitaran pemasangan

Langkah 5 — Menilai keperluan perlindungan dan kawalan

Pintasan manual — penting untuk pemasangan kritikal

Komunikasi — RS485/Modbus untuk pemantauan jarak jauh

Paparan digital — untuk maklumat voltan, arus dan kerosakan masa nyata

Pintasan automatik — tersedia untuk pemindahan segera jika berlaku kerosakan dalaman

Langkah 6 — Semak laporan ujian pengilang

Pembekal yang bereputasi harus menyediakan:

Ujian rintangan penebat

Ujian tahan dielektrik

Tiada pengukuran kehilangan beban

Ujian peraturan voltan

Ujian keupayaan beban lampau

Langkah 7 — Sahkan perkhidmatan dan waranti

Tempoh waranti — biasanya 1 2 tahun dengan pilihan lanjutan

Sokongan teknikal — panduan pemasangan dan diagnostik jauh

Ketersediaan alat ganti — terutamanya untuk unit tersuai yang lebih besar

Fikiran Akhir

Penstabil voltan pampasan pintar SBW bukanlah komponen paling terang dalam sistem kuasa industri. Ia tidak mempunyai skrin sentuh, kemas kini perisian atau sambungan wayarles. Tetapi cuba jalankan barisan pengeluaran kritikal, sistem pengimejan perubatan atau pusat data tanpa satu, dan anda akan menyedarinya dengan serta-merta.

Ia duduk di dalam bilik kuasa, dengan senyap melakukan tugasnya, tahun demi tahun. Ia menyerap penurunan voltan yang sebaliknya akan mematikan mesin CNC. Ia melancarkan lonjakan yang akan memusnahkan elektronik sensitif. Ia mengimbangi fasa yang sebaliknya akan menyebabkan motor menjadi terlalu panas dan gagal sebelum waktunya.

Perkara yang disampaikan adalah mudah tetapi penting: kuasa yang boleh dipercayai, stabil — bila dan di mana anda memerlukannya.

Dan dalam era di mana barisan pengeluaran semakin automatik dan peralatan semakin sensitif terhadap kualiti kuasa, kuasa yang boleh dipercayai bukanlah pilihan. Ia adalah asas operasi yang konsisten.
