Bagaimana SBK Auto Transformer Berfungsi?

– Membuka Kunci Rahsia Di Sebalik Kotak Voltan Berguna Itu

Berjalan ke hampir mana-mana lantai kilang, dan anda akan melihat kotak logam persegi dengan "SBK" dicetak pada labelnya. Ia duduk diam di sudut, tetapi ia menyelesaikan sakit kepala yang terus timbul: anda mempunyai mesin baharu berkilat yang diimport dari luar negara, namun penarafan voltannya tidak sepadan dengan grid tempatan anda. Palamkan kotak ini di antaranya, dan mesin akan hidup. Itulah pengubah auto SBK di tempat kerja.

Jadi apa sebenarnya yang berlaku di dalam?

Mari kita langkau jargon buku teks yang berat dan pecahkannya dalam bahasa mudah.

Satu gegelung, dua kerja

Transformer pengasingan biasa mempunyai dua belitan berasingan - primer dan sekunder - yang berpenebat elektrik antara satu sama lain. Kuasa bergerak melalui aruhan magnet, tetapi litar input dan output tidak pernah bersentuhan.

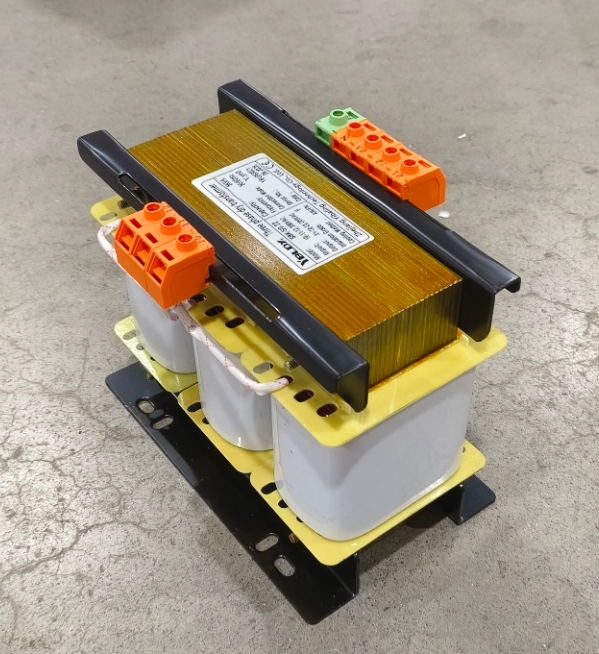

TheSBK auto transformermengambil pendekatan yang lebih menjimatkan. Ia hanya menggunakan satu belitan berterusan, dengan beberapa titik paip dibawa keluar sepanjang panjangnya. Anda menyambungkan input ke satu bahagian gegelung, dan output ke bahagian lain.

Fikirkan ia seperti tali panjang: anda mengikat simpulan di suatu tempat di tengah. Cangkuk satu hujung ke sumber kuasa, dan ambil output anda dari tempat yang berbeza - voltan berubah kerana anda hanya menggunakan sebahagian daripada tali. Oleh kerana input dan output berkongsi sebahagian besar penggulungan yang sama, pengubah bergantung pada gandingan magnetik dan sambungan elektrik langsung.

Naik atau turun? Semuanya bergantung pada tempat anda mengetik.

Berikut adalah contoh konkrit. Katakan anda menggunakan 380V di seluruh penggulungan, tetapi anda mengambil output dari paip pada kedudukan 200V - anda mendapat 200V keluar. Itu berundur. Balikkannya: suapkan 200V ke bahagian itu dan tarik 380V dari belitan penuh, dan anda telah mendapat langkah ke atas.

Fizik adalah aruhan elektromagnet lama biasa - arus AC mencipta medan magnet yang berubah-ubah, yang mendorong voltan di sepanjang gegelung. Gerakkan paip, gerakkan nisbah voltan. Mudah, lugas dan mantap.

Mengapa begitu banyak pembuat peralatan bersumpahSBK Auto transformer?

Tiga sebab besar.

Pertama, ia menjimatkan bahan dan wang. Oleh kerana sebahagian daripada belitan melakukan tugas dua kali, anda memerlukan kurang tembaga (atau aluminium) dan teras yang lebih kecil daripada pengubah pengasingan dengan penarafan kuasa yang sama. Ini bermakna unit yang lebih ringan dan padat pada kos yang lebih rendah.

Kedua, kecekapan yang lebih tinggi, haba yang lebih rendah. Kurang kehilangan kuprum dan kurang kehilangan besi diterjemahkan kepada kurang tenaga terbuang. Dari masa ke masa - terutamanya untuk unit besar dalam ratusan atau ribuan kVA - penjimatan elektrik benar-benar bertambah.

Ketiga, ia adalah pembaikan serba boleh untuk gear "voltan asing". Banyak alatan mesin ketepatan, pemacu servo, mesin pengacuan suntikan dan elektronik datang dari Jepun, Eropah atau AS, dengan voltan nominal seperti 200V, 220V, 110V atau 100V. Grid tempatan kami biasanya mengeluarkan 380V/220V. Siri SBK membolehkan anda menyesuaikan kombinasi berbilang paip, supaya anda boleh mendail dengan tepat voltan peralatan anda "suka makan".

Satu perkataan berhati-hati: ia bukan pengubah pengasingan

Ini penting. Transformer auto SBK tidak menyediakan pengasingan elektrik antara input dan output. Oleh kerana belitan berkongsi bahagian yang sama, primer dan sekunder disambungkan secara elektrik. Jika anda memerlukan pengasingan galvanik untuk keselamatan, penapisan hingar atau perlindungan kejutan, anda harus memilih pengubah pengasingan yang benar. Tetapi jika satu-satunya keperluan anda ialah penukaran voltan - dan anda sedar kos - SBK ialah pilihan yang sangat cekap.

Di mana anda sebenarnya mencari SBK Auto transformerdalam kehidupan sebenar?

Selain alatan mesin dan peralatan import yang saya nyatakan, anda juga akan melihat pengubah SBK dalam panel pengedaran lampu, peringkat hujung hadapan untuk penerus, stesen pengecasan, sistem kuasa terowong dan kereta api bawah tanah, kabinet kawalan lif di bangunan bertingkat - hampir di mana-mana sahaja anda perlu menukar tahap voltan tanpa memerlukan pengasingan.

Untuk membungkusnya

Pengubah auto SBK bukan sains roket. Pada terasnya, ia hanyalah satu belitan yang diketuk dan aruhan elektromagnet lama yang baik. Ia menggunakan lebih sedikit bahan, mengurangkan tenaga dan menyelesaikan salah satu sakit kepala ketidakpadanan voltan paling biasa yang anda akan temui di tingkat kedai. Tiada gimik mewah - hanya kuda kerja yang kukuh dan praktikal yang terus berjalan dengan senyap selama bertahun-tahun. Dan itu, dalam buku saya, adalah betul-betul peralatan perindustrian yang baik.
