Transformer Jenis Kering: Mengapa Ia Sangat Diperlukan dalam Pengagihan Kuasa Moden?

Elektrik adalah nadi kehidupan masyarakat moden. Kilang perlu beroperasi, hospital perlu melakukan pembedahan, dan pusat data perlu mengemas kini data. Semua ini bergantung pada bekalan kuasa yang stabil.

Transformer jenis keringadalah berbeza daripada transformer terendam minyak biasa yang kita kenali. Dalam transformer yang direndam minyak, minyak diisi di dalam untuk menyediakan penebat dan penyejukan. Dalam transformer jenis kering, tiada minyak digunakan. Sebaliknya, gegelung dituangkan sepenuhnya dengan resin epoksi, atau diproses melalui impregnasi tekanan vakum, yang setara dengan memberikan perlindungan "perisai" yang ketat kepada gegelung.

Apakah pengubah jenis kering?

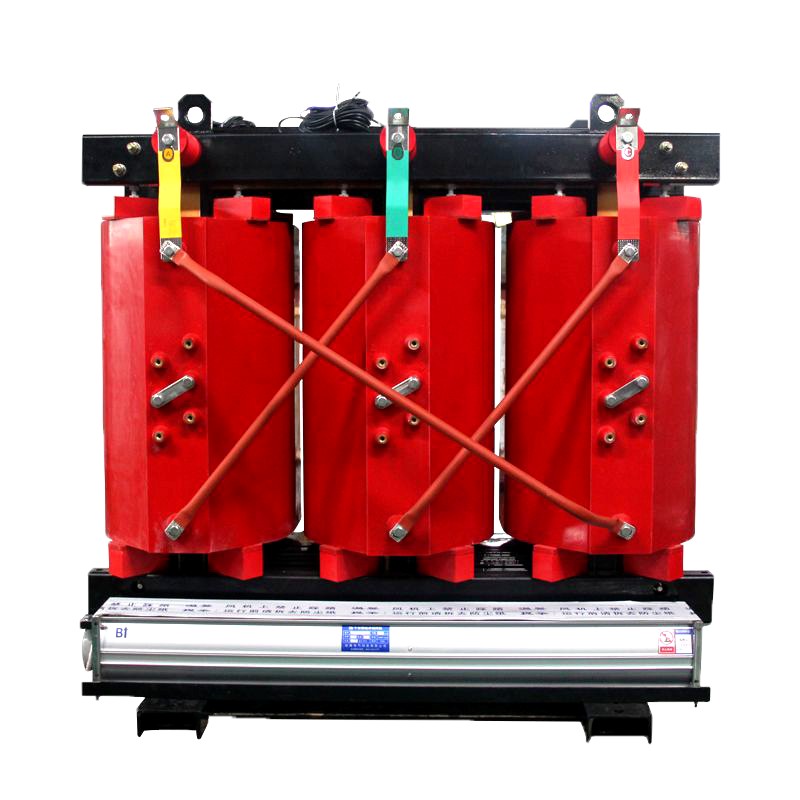

Secara ringkasnya, pengubah jenis kering ialah sejenis pengubah yang tidak menggunakan minyak untuk penebat atau penyejukan. Gegelungnya diperbuat daripada wayar tembaga tulen atau kerajang tembaga. Selepas penggulungan, ia sama ada dibuang ke dalam tangki vakum dengan resin epoksi atau dirawat dengan impregnasi tekanan vakum untuk memastikan varnis penebat menembusi dengan teliti setiap celah, akhirnya menjadi pejal menjadi unit yang tertutup sepenuhnya. Ini menghasilkan belitan yang tahan lembapan, kalis api dan sangat teguh.

Di manakah transformer jenis kering digunakan terutamanya?

Bangunan bertingkat tinggi, stesen kereta api bawah tanah, hospital, pusat data dan pusat membeli-belah yang besar - mana-mana tempat dengan aliran orang ramai, keperluan perlindungan kebakaran yang ketat atau peralatan berharga - secara amnya tidak boleh dilakukan tanpa transformer jenis kering.

Fungsi transformer jenis kering adalah banyak, seperti:

1. Prestasi keselamatan yang tinggi

Tidak sepertitransformer terendam minyak, transformer jenis kering tidak mengandungi sebarang minyak mineral mudah terbakar di dalamnya. Ini secara asasnya menghapuskan risiko kebakaran, letupan dan pencemaran kebocoran minyak. Penggulungannya dibuang dengan resin epoksi kalis api dan mempunyai sifat pemadaman sendiri. Walaupun berlaku kerosakan yang melampau, ia tidak akan menyebabkan kebakaran. Ini membolehkan pengubah jenis kering dipasang dengan selamat di pusat beban, terus di dalam bilik pengedaran, aci lantai, atau kawasan berpenduduk padat, tanpa memerlukan kemudahan pengasingan kebakaran yang kompleks.

2. Menjimatkan kos

Sama ada pengubah jenis kering menjimatkan elektrik atau tidak sebenarnya bergantung kepada dua aspek: teras dan gegelung.

Untuk teras, kami menggunakan kepingan keluli silikon berorientasikan gelek sejuk gred tinggi, seperti gred 30ZH120. Apabila menyusunnya, kami menggunakan proses sendi punggung penuh, dengan matlamat tunggal untuk meminimumkan tenaga elektrik yang digunakan oleh teras itu sendiri.

Mengenai gegelung, kami sentiasa mematuhi penggunaan tembaga bebas oksigen ketulenan tinggi. Kekonduksian boleh mencapai lebih 99.95%, dan kuprum mempunyai rintangan yang rendah, menyebabkan kurang penjanaan haba dan, akibatnya, kurang elektrik terbuang apabila membawa beban. Tembaga mempunyai rintangan yang rendah dan menghasilkan haba yang lebih sedikit, menyebabkan tenaga elektrik yang kurang terbuang apabila membawa beban.

Ambil SCB11 dengan kecekapan tenaga Kelas I sebagai contoh. Kehilangan tanpa bebannya adalah kira-kira 30% lebih rendah daripada model lama. Ini mungkin kelihatan seperti nombor kecil, tetapi transformer ialah peranti yang beroperasi secara berterusan. Lebih setahun, tenaga elektrik yang disimpan boleh berkisar antara puluhan ribu hingga ratusan ribu yuan, cukup untuk membeli mesin kecil yang lain.

3. Penebat Elektrik Cemerlang dan Rintangan Litar pintas

Apakah yang paling ditakuti oleh transformer? litar pintas. Sebaik sahaja kerosakan berlaku dalam sistem dan arus besar masuk, jika belitan tidak dapat menahannya, keseluruhan mesin akan rosak.

Bagaimanakah pengubah jenis kering menyelesaikan masalah ini? Kuncinya terletak pada proses "penghamburan tekanan vakum". Selepas belitan dilukai, ia diletakkan di dalam tangki vakum, udara dikeluarkan, dan varnis penebat dipaksa ke dalam setiap celah belitan, kemudian dipadatkan. Penggulungan yang terhasil membentuk unit yang tertutup sepenuhnya dan bebas gelembung, seperti bongkah pepejal. Dengan cara ini, tidak kira betapa kuatnya daya elektrik semasa litar pintas, belitan kekal tidak bergerak, tanpa ubah bentuk atau anjakan. Inilah yang sebenarnya "tahan".

4. Kebolehsuaian Persekitaran yang Kuat dan Operasi Tanpa Penyelenggaraan

Oleh kerana tiada minyak penebat, transformer jenis kering tidak perlu risau tentang penurunan paras minyak, kemerosotan kualiti minyak, atau kebocoran minyak. Lapisan penebat resin epoksi tertutup sepenuhnya boleh menahan kelembapan, semburan garam, habuk dan pencemaran kimia dengan berkesan, mengekalkan prestasi penebat yang sangat baik walaupun dalam persekitaran yang keras. Di bawah keadaan operasi biasa, transformer jenis kering hanya memerlukan pembersihan habuk permukaan biasa dan tidak memerlukan penyelenggaraan minyak yang kompleks, dengan ketara mengurangkan kos penyelenggaraan dan beban kerja.

Mengapakah pengubah jenis kering merupakan pilihan yang tidak dapat dielakkan untuk pengagihan kuasa moden?

1. Memenuhi Peraturan Keselamatan Kebakaran yang Tegas

Dengan pecutan urbanisasi, keperluan keselamatan kebakaran untuk peralatan elektrik di tempat berpenduduk padat seperti bangunan bertingkat tinggi, kereta bawah tanah dan hospital menjadi semakin ketat. Peraturan keselamatan kebakaran negara mewajibkan pengubah yang dipasang dalam struktur utama bangunan mestilah jenis kering atau jenis penebat gas. Ciri-ciri bebas minyak, kalis api dan pemadaman sendiri transformer jenis kering menjadikan mereka satu-satunya pilihan yang sesuai.

2. Menjajarkan dengan Konsep Perlindungan Alam Sekitar Hijau

Transformer jenis kering tidak mempunyai risiko kebocoran minyak dan tidak mencemarkan tanah atau air bawah tanah. Ciri kecekapan tinggi dan penjimatan tenaga mereka juga secara langsung menyumbang kepada matlamat pengurangan karbon. Menurut statistik, menggantikan produk lama dengan transformer jenis kering berkecekapan tinggi boleh mengurangkan pelepasan karbon dioksida sebanyak berpuluh-puluh tan seunit setiap tahun.

3. Memastikan Kesinambungan Bekalan Kuasa untuk Beban Kritikal

Di tempat seperti pusat data, bilik operasi hospital dan talian pengeluaran semikonduktor, kuasa tidak boleh diganggu. Walaupun kelipan singkat boleh menyebabkan ranap pelayan, kerosakan peralatan pembedahan atau kehilangan keseluruhan kumpulan wafer. Mana-mana senario ini boleh mengakibatkan kerugian yang ketara. Transformer jenis kering, dengan kebolehpercayaan yang tinggi, kadar kegagalan yang rendah, dan kelebihan bebas penyelenggaraan, adalah peralatan bekalan kuasa pilihan untuk beban kritikal ini.

Penyelenggaraan Harian dan Pemantauan Keadaan Transformer Jenis Kering

Walaupuntransformer jenis keringdikenali sebagai "bebas penyelenggaraan", pemeriksaan keadaan biasa kekal sebagai cara penting untuk memanjangkan hayat perkhidmatannya dan mengelakkan kegagalan mengejut.

1. Ujian Rintangan Penebat

Gunakan megohmmeter 2500V atau 5000V untuk sentiasa mengukur nilai rintangan penebat belitan ke tanah dan voltan tinggi ke voltan rendah. Nilai normal tidak boleh kurang daripada 100MΩ (bergantung pada tahap voltan). Jika rintangan penebat didapati semakin berkurangan secara berterusan, ini mungkin menunjukkan bahawa belitan adalah lembap atau penebat semakin tua, dan rawatan pengeringan atau diagnosis lanjut perlu dijalankan.

2. Penampilan dan pemeriksaan kebersihan

Setiap enam bulan atau sekali setahun, semasa gangguan bekalan elektrik, buka selongsong pelindung pengubah jenis kering dan gunakan udara termampat kering untuk menerbangkan habuk terkumpul dalam teras besi, gegelung, penebat dan saluran udara. Juga, periksa sama ada skru longgar, jika terdapat sebarang keretakan atau tanda nyahcas pada permukaan penebat, dan jika kipas penyejuk beroperasi dengan lancar. Tugas-tugas ini tidak rumit, tetapi sama ada untuk melakukannya atau tidak membuat perbezaan yang besar.

3. Ujian pelepasan separa (pilihan)

Jika pengubah jenis kering telah digunakan untuk beberapa lama, atau jika ia adalah titik bekalan kuasa kritikal, adalah dinasihatkan untuk mengupah institusi profesional untuk menjalankan ujian nyahcas separa. Pelepasan separa adalah tanda awal penuaan penebat. Pengesanan awal dan pengendalian tepat pada masanya boleh mengelakkan kerosakan dan kerosakan secara tiba-tiba pada peralatan, mengelakkan masalah besar.

Untuk memastikan penggunaan jangka panjang transformer jenis kering, kuncinya terletak pada penyelenggaraan biasa?

1. Memilih Kelas Perlindungan yang Salah

Pilih kelas perlindungan yang sesuai (kod IP) berdasarkan persekitaran pemasangan. Untuk bilik pengedaran dalaman biasa, IP20 adalah mencukupi; tetapi jika tapak itu berdebu atau dalam persekitaran yang keras, penutup kelas perlindungan IP23 atau lebih tinggi harus dipilih. Selain itu, adalah perlu untuk memasang penapis habuk dan penyahlembap untuk transformer jenis kering untuk mengelakkan habuk dan kelembapan daripada masuk, yang boleh mengurangkan jangka hayat pengubah dengan ketara.

2. Pengudaraan dan Pelesapan Haba Mesti Dipelihara

Penyejukan transformer jenis kering bergantung sepenuhnya pada peredaran udara. Semasa pemasangan, jurang yang mencukupi harus ditinggalkan di sekeliling pengubah, secara amnya tidak kurang daripada setengah meter. Bukaan pengudaraan tidak boleh disekat oleh sebarang objek. Jika kapasiti pengubah jenis kering adalah besar atau ia dipasang di ruang terkurung, sistem penyejukan udara paksa dikawal suhu mesti dilengkapi. Suhu mula dan berhenti kipas hendaklah ditetapkan mengikut beban sebenar pengubah jenis kering. Jangan benarkan pengubah jenis kering berjalan apabila ia tidak sepatutnya, atau berjalan pada kelajuan yang tidak betul.

3. Mewujudkan Rekod Kesihatan Peralatan

Wujudkan rekod operasi dan penyelenggaraan bebas untuk setiap pengubah jenis kering, merekodkan tarikh pentauliahan, data pemeriksaan daripada pemeriksaan terdahulu, nilai rintangan penebat, rekod suhu dan kejadian tidak normal. Data ini adalah asas penting untuk penilaian keadaan dan penyelenggaraan ramalan.

Kesimpulan

Transformer jenis kering, dengan kelebihan cemerlangnya iaitu selamat dan tahan api, sangat cekap tenaga, mesra alam dan mudah diselenggara, telah menjadi peralatan teras yang amat diperlukan dalam sistem pengagihan kuasa moden. Ia bukan sahaja "penukar" untuk penghantaran kuasa tetapi juga "pelindung" memastikan keselamatan elektrik dan meningkatkan kecekapan tenaga.
