Apakah Penstabil Voltan Servo DBW？

Satu Fasa, Kuasa Serius

Kebanyakan orang menganggap pengawal selia voltan sebagai kotak kecil yang dipasang di sebelah komputer atau TV. Dan ya, itu wujud. Tetapi terdapat satu lagi jenis pengawal selia sepenuhnya — jenis yang tidak terletak di atas meja. Ia terletak di kilang, di sebelah barisan pengeluaran, menyalurkan kuasa kepada peralatan yang menarik puluhan atau bahkan ratusan kilowatt.

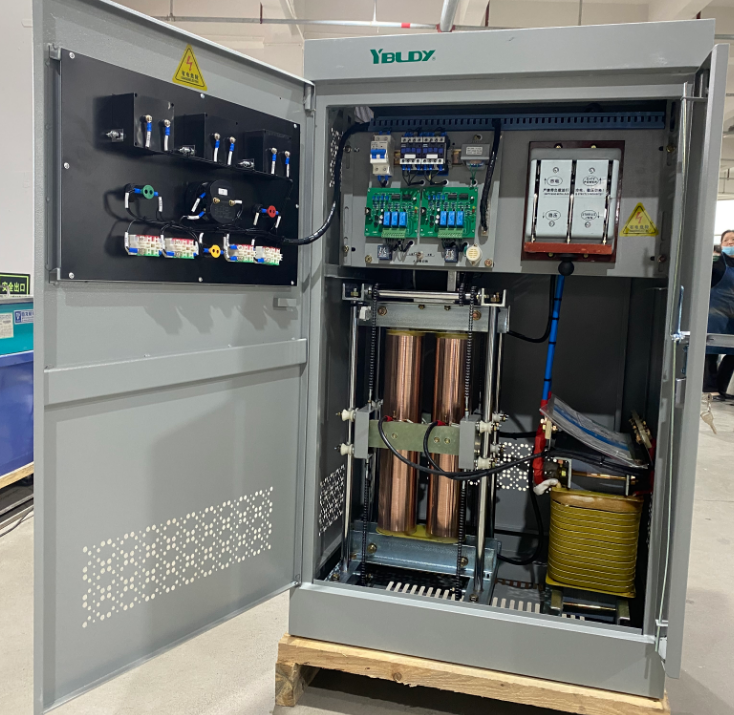

Penstabil Voltan Servo DBWdibina untuk beban besar.

Mereka mengendalikan barangan berat: mesin CNC, sistem pengimejan perubatan, pencetak format besar, ketuhar industri, saluran pengeluaran, sistem penghawa dingin pusat dan bank lif. Jika ia menarik arus yang serius dan berjalan pada kuasa fasa tunggal, ia mungkin memerlukan salah satu daripada ini di belakangnya.

Mengapa "Kuasa Tinggi" Penting

Pengawal selia fasa tunggal biasa melebihi pada beberapa kilovolt amp (kVA). Mungkin 5kVA, mungkin 10kVA jika anda menolaknya.

Pengawal selia kuasa tinggi bermula di mana ia berhenti. Unit siri DBW, contohnya, berjulat daripada 10kVA sehingga 180kVA — dan sesetengah reka bentuk mencapai 300kVA. Itu sudah cukup untuk menjalankan pencahayaan, penghawa dingin dan peralatan pengeluaran keseluruhan bengkel daripada satu suapan stabil.

Cabaran dengan beban yang besar ialah mereka bukan sahaja menarik lebih arus — mereka melukisnya dengan cara yang menghukum pengawal selia biasa. Motor mula. Pemampat menyepak masuk. Arka peralatan kimpalan. Setiap peristiwa ini menyebabkan voltan menurun atau melonjak, kadangkala secara ganas. Pengawal selia kecil akan tersandung, terlalu panas, atau hanya gagal bertindak balas dengan cukup pantas.

Pengawal selia kuasa tinggi direka untuk menyerap hentakan tersebut dan memastikan output stabil, tidak kira apa yang dilakukan oleh beban.

BagaimanaPenstabil Voltan Servo DBWBerfungsi- Prinsip Pampasan

Siri DBW, yang merupakan salah satu reka bentuk fasa tunggal kuasa tinggi yang paling biasa, menggunakan apa yang dipanggil peraturan jenis pampasan.

Ia adalah susunan yang bijak. Di dalam unit, terdapat dua komponen utama:

Pengubah pampasan — disambungkan secara bersiri dengan talian kuasa utama

Pengatur voltan sentuhan — yang melaraskan voltan pampasan

Litar kawalan sentiasa memantau voltan keluaran. Apabila ia mengesan sisihan — katakan, voltan input menurun kerana motor besar baru dimulakan — ia menghantar isyarat kepada motor servo. Motor menggerakkan berus karbon melintasi belitan pengatur sesentuh. Itu mengubah voltan masuk ke belitan utama pengubah pampasan. Transformer pampasan kemudian menambah atau menolak voltan daripada talian utama, membawa keluaran kembali ke tempat yang sepatutnya.

Semua ini berlaku secara automatik, berterusan dan pantas — biasanya dalam masa 1.5 saat untuk perubahan voltan input sebanyak 10%.

Keindahan reka bentuk ini ialah ia tidak mengganggu aliran kuasa. Ia tidak menghidupkan dan mematikan. Ia hanya menaikkan voltan ke atas dan ke bawah, membetulkan semasa ia berjalan.

Apa yang membezakan Yang Baik

1. Ia tidak kacau dengan bentuk gelombang

Sesetengah pengawal selia memutarbelitkan bentuk gelombang AC apabila ia membetulkan voltan. Yang ini tidak. Apa yang keluar adalah sama dengan apa yang masuk — hanya lebih mantap. Untuk peralatan pengimejan perubatan, instrumen makmal dan mesin ketepatan, itu tidak boleh dirunding.

2. Ia cekap

Pada beban penuh, kecekapan berada di atas 95% . Pada 50kVA dan ke atas, ia lebih baik — sekitar 98% . Ini bermakna kurang haba, kurang elektrik terbuang dan kos operasi yang lebih rendah sepanjang hayat unit.

3. Ia mengendalikan lebihan beban

Siri DBW boleh mengambil 200% arus undian selama satu minit. Itulah jenis margin yang anda perlukan apabila pemampat dimulakan atau barisan pengeluaran memasuki gear tinggi.

4. Ia melindungi dirinya sendiri — dan peralatan anda

Perlindungan standard termasuk voltan lebih, voltan bawah, arus lebih, litar pintas dan kehilangan fasa. Sesetengah model juga menawarkan pensuisan manual/automatik, mod pintasan dan mulakan semula automatik selepas kegagalan kuasa. Jika berlaku masalah, pengawal selia menutup dengan selamat dan bukannya membiarkan kerosakan mengenai peralatan anda.

5. Ia berjalan secara berterusan

Ini bukan peranti tugas terputus-putus. Mereka direka bentuk untuk berjalan 24/7, 365 hari setahun, dengan penyelenggaraan yang minimum.

Di Mana Anda Akan TemuiPengatur Voltan Servo DBW

Senarai aplikasi adalah luas — dan semakin berkembang.

Pembuatan industri — Mesin CNC, pusat pemesinan, barisan pengeluaran, peralatan kerja logam

Kemudahan perubatan — Pengimbas CT, mesin MRI, sistem sinar X, penganalisis makmal

Bangunan komersial — Lif, penghawa dingin pusat, pencetak format besar, sistem pencahayaan

Telekomunikasi — Stesen pangkalan, pusat data, peralatan komunikasi

Penyelidikan dan ujian — Makmal, pelantar ujian, peralatan penentukuran

Pertanian dan pengangkutan — Sistem pengairan, isyarat kereta api, sokongan tanah lapangan terbang

Pendek kata: di mana-mana sahaja kuasa fasa tunggal itu perlu bersih, stabil dan mampu mengendalikan arus yang serius.

Memilih Saiz yang Tepat

Memilih pengawal selia kuasa tinggi tidak rumit, tetapi ia memerlukan sedikit pemikiran.

Langkah 1 — Tambahkan beban anda

Senaraikan semua yang akan disambungkan. Motor dan pemampat menarik lebih banyak semasa permulaan berbanding semasa berjalan — kadangkala tiga hingga lima kali lebih banyak. Jangan saiz berdasarkan arus larian sahaja.

Langkah 2 — Gunakan margin keselamatan

Amalan industri adalah untuk menambah 20 30% kepada jumlah. Itu meliputi pengembangan masa depan dan beban berlebihan yang tidak dijangka.

Langkah 3 — Semak grid anda

Unit DBW standard menerima input daripada 176V hingga 264V. Jika tapak anda kerap berada di luar julat itu, nyatakan versi input yang lebih luas.

Langkah 4 — Pertimbangkan persekitaran

Unit ini direka bentuk untuk pemasangan dalaman, dengan suhu ambien dari 10°C hingga +40°C dan kelembapan relatif di bawah 90%. Jika tapak anda berdebu, lembap atau kurang pengudaraan, faktor itu.

Fikiran Akhir

Penstabil Voltan Servo DBW tidak glamor. Ia tidak mempunyai skrin sentuh atau aplikasi mudah alih. Ia tidak menjadi tajuk utama.

Tetapi ia melakukan sesuatu yang penting: ia memastikan beban besar berjalan apabila grid tidak dapat.

Untuk kilang, hospital dan bangunan komersial yang tidak mampu menanggung masa henti berkaitan voltan, pengawal selia bukanlah pilihan — ia adalah infrastruktur. Ia terletak di antara grid yang tidak boleh dipercayai dan peralatan yang mahal, melakukan satu kerja secara senyap dan berterusan: memastikan voltan kekal di tempat yang sepatutnya.

Beban besar memerlukan perlindungan yang besar. Itulah gunanya ini.
