SJW Tiga fasa Pampasan Voltan AC Penstabil

Penstabil Voltan AC Terkompensasi Tiga fasa Yibaling SJW ialah penstabil kuasa tiga fasa pantas yang dibina untuk tempat yang kualiti kuasa sangat penting - seperti talian pembuatan ketepatan, pusat data, bilik pengimejan perubatan dan stesen komunikasi.
Ia menggunakan reka bentuk berbilang paip pintar digabungkan dengan kawalan fasa bebas. Ini bermakna ia boleh membetulkan turun naik voltan, ketidakseimbangan fasa, melorot dan lonjakan dalam masa nyata.

Apakah Fungsi Penstabil Voltan Siri SJW dalam Pelbagai Aplikasi?

1. Di kilang dan bengkel

Voltan sering menurun apabila mesin besar dihidupkan. Kadangkala, voltan kekal tidak seimbang kerana beban fasa tunggal tersebar secara tidak sekata.
SJW mengesan perubahan ini hanya dalam 20 hingga 40 milisaat dan serta-merta membetulkan setiap fasa secara berasingan.
Sebagai contoh, dalam loji semikonduktor, walaupun penurunan voltan satu kitaran boleh merosakkan keseluruhan kumpulan wafer. SJW mengekalkan voltan keluaran dalam ±1% daripada titik tetapan, melindungi peralatan sensitif daripada masalah grid huluan.

2. Di bangunan komersial

Di bangunan ini, pencahayaan, penghawa dingin dan peralatan IT berada pada fasa yang berbeza - voltan jarang seimbang. Penstabil biasa dengan teras yang dikongsi selalunya tidak dapat menangani perkara ini.
Tetapi tiga unit pampasan bebas SJW merawat setiap fasa dengan sendiri. Ini bermakna tiada lagi wayar neutral yang terlebih beban, kurang kehilangan kuasa dan tiada kerlipan cahaya yang menjengkelkan.

3. Di lokasi terpencil

Sebagai contoh, loji rawatan air atau lombong, kuasa sering disalurkan oleh talian overhed yang panjang. Semasa waktu puncak, voltan boleh turun kepada 320V atau lebih rendah.
Julat peraturan SJW yang luas (biasanya ±20% hingga ±30%) menaikkan voltan kembali kepada 380V atau 400V biasa.
Akibatnya, pam, peniup dan penghancur mendapat tork yang mereka perlukan dan tidak akan tersandung kerana voltan rendah.

Bahan Teras dan Teknologi

Prestasi penstabil SJW dibina berdasarkan set bahan dan komponen yang dipilih dengan teliti, setiap satu dipilih untuk memenuhi objektif kejuruteraan tertentu: penukaran pantas, kehilangan rendah, keupayaan tahan lonjakan tinggi dan hayat perkhidmatan yang panjang.

1. Pengubah Pampasan

Inti penstabil SJW ialah tiga pengubah pampasan bebas – satu untuk setiap fasa.
Belitannya diperbuat daripada tembaga bebas oksigen ketulenan tinggi (tiada aluminium murah di sini), dengan sistem penebat kelas H yang boleh mengendalikan suhu sehingga 180°C dengan selamat.
Teras besi dibina daripada keluli silikon gelek sejuk berkualiti tinggi (seperti 30Q130), menggunakan teknik sendi pusingan langkah. Ini bermakna kurang tenaga terbuang dan kehilangan tanpa beban yang lebih rendah.
Reka bentuk juga memastikan kearuhan kebocoran sangat rendah, jadi voltan pampasan bertindak balas hampir serta-merta apabila sistem kawalan memerlukannya.

2. Sistem Kawalan & Persampelan

"Otak" SJW ialah DSP (pemproses isyarat digital) atau MCU berprestasi tinggi.
Ia sentiasa memantau voltan tiga fasa menggunakan pengubah voltan berketepatan tinggi (kelas ketepatan 0.2) dan penderia arus kesan Hall.
Sistem kawalan menggunakan pampasan PID bebas untuk setiap fasa – yang bermaksud setiap fasa dibetulkan secara berasingan, tanpa mengganggu yang lain.
Semua ciri perlindungan – voltan lebih, voltan bawah, arus lebih, kehilangan fasa, jujukan fasa yang salah – terbina dalam perisian, tetapi terdapat juga sandaran perkakasan khusus untuk memastikan unit gagal dengan selamat jika berlaku kesilapan.

3. Perlindungan Lonjakan & Penapisan EMI

Setiap input fasa disertakan dengan perlindungan lonjakan terbina dalam:
MOV (metal oxide varistor) – menyerap pancang voltan
Tiub nyahcas gas (GDT) – mengendalikan lonjakan yang lebih besar
Bersama-sama, mereka menghentikan lonjakan kedua-dua mod biasa dan mod pembezaan daripada mencapai peralatan anda.
Jika anda memerlukan kuasa yang lebih bersih, anda boleh menambah penapis EMI pilihan untuk mengurangkan hingar frekuensi tinggi – amat berguna apabila anda mempunyai muatan elektronik yang sensitif berdekatan.

4. Penutup & Penyejukan

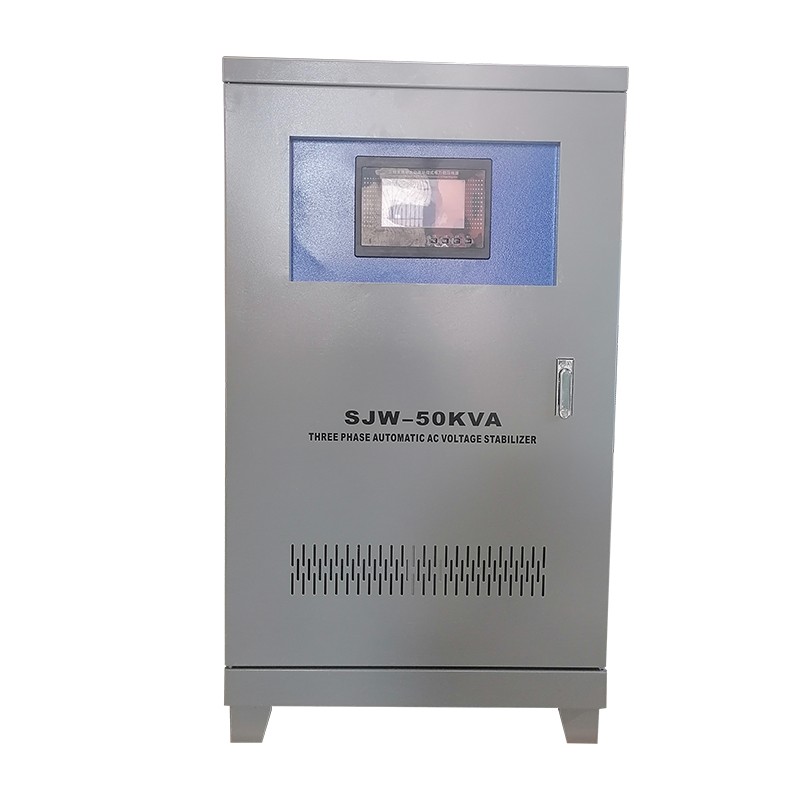

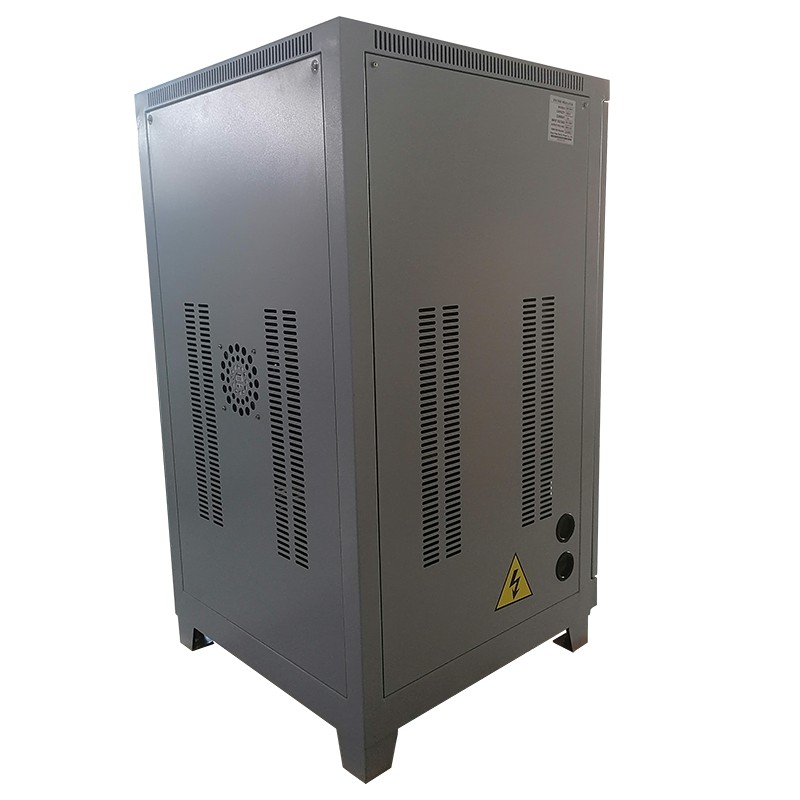

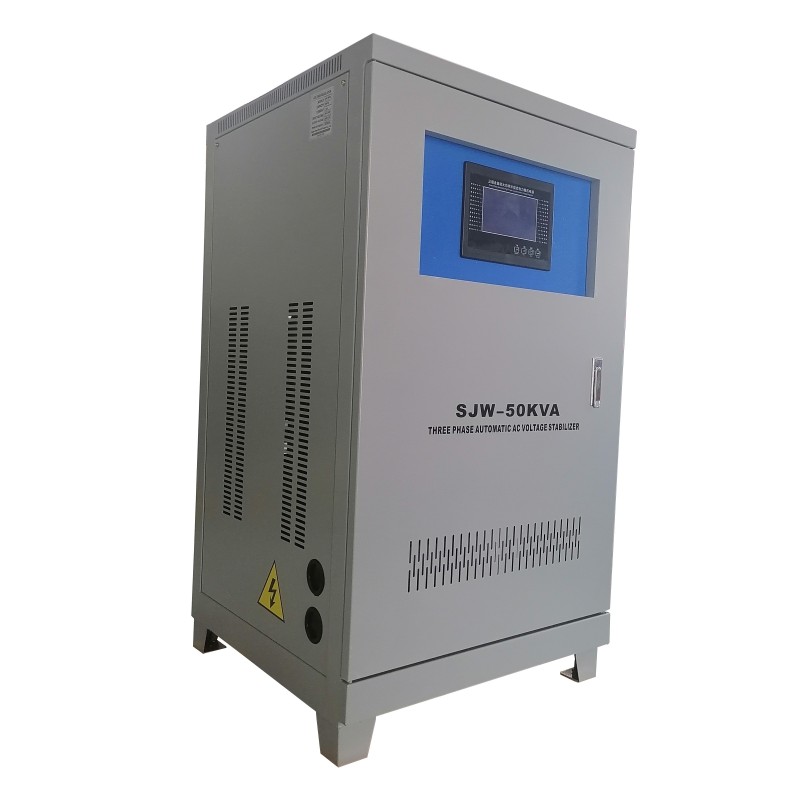

SJW datang dalam kepungan keluli tugas berat (sekurang-kurangnya 1.5mm tebal), dengan salutan serbuk elektrostatik (≥80μm) untuk rintangan kakisan yang baik.
Perlindungan standard: IP20 – baik untuk bilik elektrik dalaman
Perlindungan yang lebih tinggi pilihan: IP23, IP54, atau lebih banyak lagi – untuk kawasan berdebu atau kegunaan luar
penyejukan:
Untuk unit sehingga 100kVA, perolakan semula jadi biasanya cukup (tiada bunyi kipas, tiada bahagian bergerak yang gagal)
Untuk unit yang lebih besar, kipas terkawal suhu dengan galas bebola tahan lama hanya boleh digunakan apabila diperlukan
Dalam kata mudah: Sarungnya lasak, penyejukannya pintar dan anda boleh memilih tahap perlindungan yang sesuai untuk tapak anda.

Penyesuaian Penstabil Tiga Fasa SJW

1. Pengesahan Parameter Utama

Sebelum pengeluaran, parameter berikut mesti ditakrifkan dengan jelas dengan pelanggan:

2. Dokumen Teknikal yang Kami Sediakan kepada Pelanggan

Apabila kami membina penstabil SJW anda, anda tidak akan dibiarkan meneka. Inilah yang kami hantar kepada anda:
Lukisan pengubah pampasan – menunjukkan saiz teras, reka letak penggulungan dan gred penebat.
Laporan pemilihan modul SCR – menerangkan thyristor yang kami gunakan, jumlah margin keselamatan yang kami tinggalkan dan cara kami mengurus haba.
Kawalan versi skematik & perisian tegar PCB – termasuk kaedah pensampelan, tetapan perlindungan dan protokol komunikasi (Modbus, RS485 atau Ethernet jika perlu).
Lukisan mekanikal & susun atur terminal – memberitahu anda cara melekapkannya, tempat kabel masuk dan cara menyambung suis pintasan jika perlu.

3. Bagaimana Kami Membinanya – Langkah Pengilangan Utama

Kami bukan hanya "mengumpul" bahagian. Kami mengikuti proses terkawal.
Penggulungan gegelung – dilakukan pada mesin dikawal komputer dengan ketegangan berterusan. Setiap lapisan penebat adalah seragam. Tiada penggulungan tangan "tekaan bertuah".
Impregnasi tekanan vakum (VPI) – belitan direndam dalam resin epoksi kelas H bebas pelarut di bawah vakum tinggi (≤133Pa), kemudian diawetkan dalam ketuhar yang dikawal suhu.
Sebab ini penting: Ini menjadikan belitan kalis air, kalis habuk, kalis getaran dan lebih baik dalam menghilangkan haba. Tanpa VPI, penebat gagal beberapa tahun lebih awal.
Pemasangan SCR – modul dipasang pada sink haba dengan gris haba dan diketatkan dengan sepana tork yang ditentukur. Ini memastikan rintangan sentuhan rendah dan mengelakkan terlalu panas.

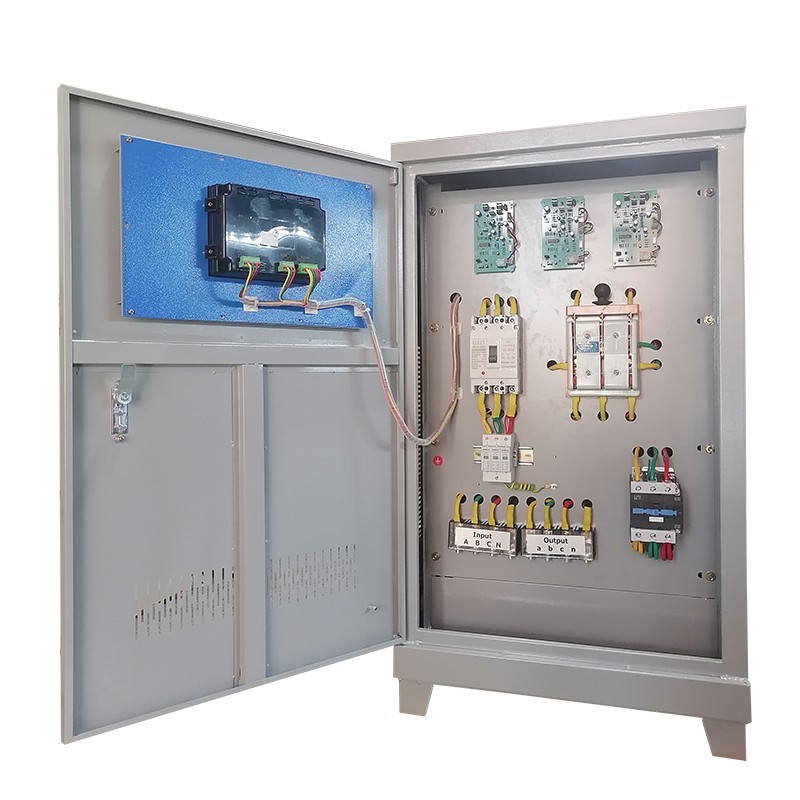

Pemasangan akhir – bahagian kuasa dan kawalan diasingkan secara fizikal untuk mengurangkan bunyi elektrik. Semua busbar dalaman adalah kuprum tulen bersalut timah (bukan aluminium). Tembaga bermaksud rintangan yang lebih rendah, kurang haba, dan hayat yang lebih lama.

4. Ujian Kilang

Setiap unit SJW menjalani set lengkap ujian rutin dan jenis:
Rintangan penebat (≥ 100MΩ dengan 2500V megger)
Tahanan dielektrik (AC 3500V / 1min antara belitan dan tanah)
Ujian peraturan bebas fasa – voltan input tidak seimbang digunakan secara buatan (mis., A:+15%, B:0%, C:−10%) dan ketidakseimbangan output diukur (mesti ≤±1%).
Ujian tindak balas dinamik – langkah pemuatan 50% digunakan; penurunan voltan keluaran dan masa pemulihan direkodkan dengan penganalisis kuasa berkelajuan tinggi; ia mesti kembali ke dalam ±1% dalam 40ms.
Ujian longgokan muatkan – beban penuh dialih keluar secara tiba-tiba; transient lebihan voltan tidak boleh melebihi +5% daripada titik set.
Ujian perlindungan arus lebih / litar pintas – kesalahan simulasi mengesahkan bahawa SCR disekat dan pemutus input tersandung dalam masa yang ditetapkan.
Setiap keputusan ujian direkodkan dalam Laporan Ujian Kilang, yang dihantar kepada pelanggan bersama-sama dengan produk.

Jika anda menghadapi cabaran seperti penggera peralatan yang tidak dapat dijelaskan, pemberhentian pengeluaran berkaitan voltan, atau ketidakseimbangan tiga fasa dalam kemudahan anda, siri SJW mungkin jawapannya. Pasukan kejuruteraan Yibaling bersedia untuk membantu dengan saiz, penyesuaian dan sokongan teknikal.
