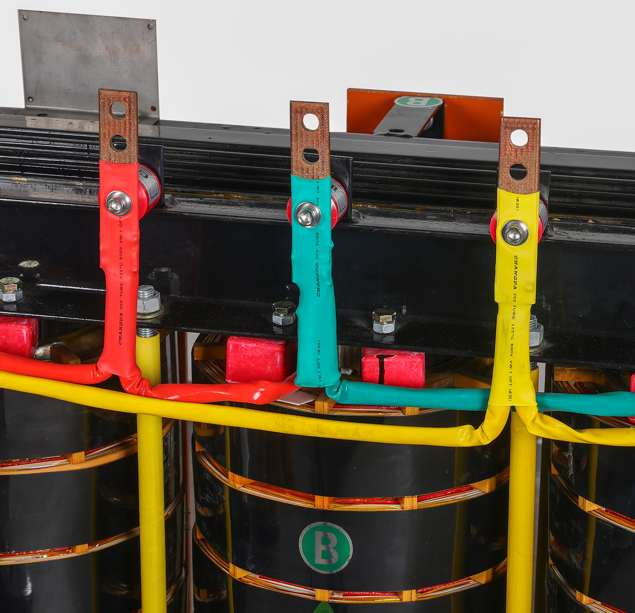

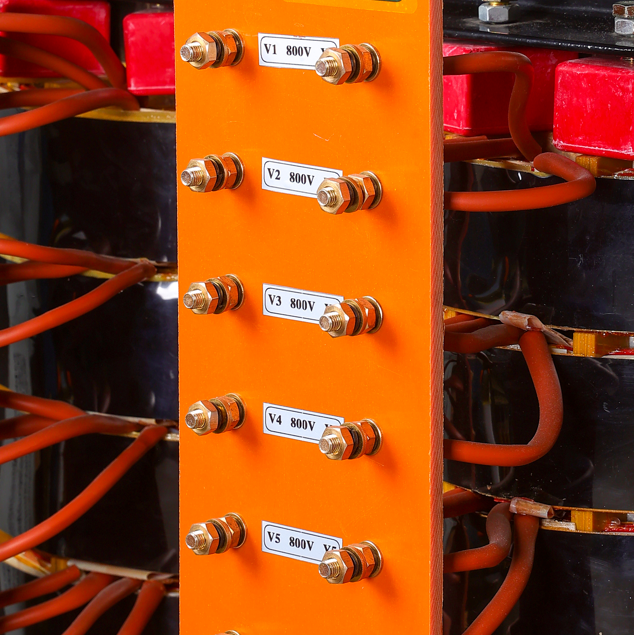

Apakah itu Pengubah Pemanas DDG dan Mengapa Ia Penting?

A Pengubah pemanasan DDGialah pengubah jenis kering voltan rendah, arus tinggi khusus yang direka untuk aplikasi pemanasan industri.

Tidak seperti pengubah kuasa standard yang menaikkan atau menurunkan voltan untuk peralatan am, pengubah DDG melakukan sesuatu yang berbeza: ia mengambil voltan talian biasa (biasanya 380V atau 220V) dan menukarkannya kepada voltan yang sangat rendah — selalunya hanya beberapa puluh volt — sambil menghantar arus yang besar, kadangkala beribu-ribu amper.

Mengapa perkara itu penting?

Kerana banyak proses pemanasan industri — pencairan, penyepuhlindapan, penempaan, pemanasan tiub kuarza, pemanasan rintangan — memerlukan voltan rendah dan arus tinggi untuk menjana haba dengan cekap dan selamat.

Bekalan kuasa standard tidak boleh menghasilkan output seperti itu. Pengubah DDG ialah alat khusus untuk kerja ini.

Ringkasnya: ia menukar elektrik kepada haba pekat, tepat di mana dan bagaimana anda memerlukannya.

Bagaimana aDDG Pemanas Transformer Berfungsi

Prinsip kerja adalah sama seperti mana-mana pengubah - aruhan elektromagnet - tetapi keutamaan reka bentuk adalah berbeza.

Langkah 1 – Input

Penggulungan utama bersambung kepada bekalan AC standard, biasanya 380V atau 220V pada 50/60Hz.

Langkah 2 – Berundur

Belitan sekunder mempunyai lilitan jauh lebih sedikit daripada lilitan primer. Ini secara mendadak mengurangkan voltan keluaran — selalunya kepada 10V, 20V, 40V atau 60V — sambil meningkatkan arus secara berkadar.

Langkah 3 – Output arus tinggi

Kerana kuasa dipelihara (mengabaikan kerugian), langkah turun 10:1 dalam voltan menghasilkan peningkatan 10:1 dalam arus yang tersedia. Sekunder 40V boleh menghantar ratusan atau ribuan ampere.

Langkah 4 – Disambungkan kepada elemen pemanas

Voltan rendah, keluaran arus tinggi bersambung terus ke elemen pemanasan — rod grafit, elektrod molibdenum, wayar rintangan atau tiub kuarza. Arus yang tinggi menyebabkan unsur-unsur menjadi panas dengan cepat dan sengit.

Langkah 5 – Dikawal oleh pengawal selia kuasa

Dalam kebanyakan pemasangan, pengubah DDG dipasangkan dengan pengatur kuasa thyristor (SCR). Pengawal selia melaraskan kuasa input pengubah, membenarkan kawalan tepat arus keluaran dan oleh itu suhu pemanasan.

Hasilnya: bersih, boleh dikawal, haba berintensiti tinggi untuk proses perindustrian.

Jenis Biasa Pengubah Pemanas DDG

Pengubah DDG bukan satu saiz yang sesuai untuk semua. Ia biasanya dibina untuk aplikasi tertentu.

Kebanyakan unit dibina mengikut pesanan — tidak disimpan di rak. Voltan, arus, kaedah penyejukan dan saiz fizikal semuanya dipadankan dengan proses pemanasan pelanggan.

kenapaPengubah Pemanas DDGPerkara

Industri berat tidak boleh berjalan tanpa mereka. Inilah sebabnya:

1. Mereka menghasilkan haba pekat dengan selamat

Voltan rendah bermakna kurang risiko arka, kerosakan atau kejutan tidak sengaja dalam persekitaran suhu tinggi. Pengasingan antara primer dan sekunder juga melindungi sistem kuasa huluan.

2. Mereka direka untuk beban berat yang berterusan

Pemanasan industri tidak terputus-putus. Relau boleh berjalan selama beberapa hari atau minggu. Transformer DDG dibina dengan belitan kuprum bersaiz besar, teras tugas berat dan penyejukan yang teguh untuk mengendalikan kitaran tugas tersebut.

3. Mereka bertolak ansur dengan harmonik dan herotan

Pengawal selia thyristor — yang mengawal keluaran pengubah — menjana arus harmonik. Transformer DDG direka untuk berjalan panas dan bising tanpa gagal, tidak seperti elektronik sensitif.

4. Ia boleh diperbaiki di lapangan

Apabila sesuatu gagal (dan akhirnya, ia akan berlaku), reka bentuknya adalah mudah. Penggulungan kuprum boleh dilukai semula. Terminal boleh diganti. Kipas penyejuk boleh ditukar. Dalam industri berat, kebolehbaikan lebih penting daripada kos pertama.

5. Mereka sangat cekap

Transformer DDG yang direka bentuk dengan baik yang beroperasi berhampiran beban terkadarnya boleh mencapai kecekapan 95-98%. Kerugian masuk ke dalam proses pemanasan juga — tetapi kerugian yang lebih rendah bermakna kos operasi yang lebih rendah dan kurang tekanan pada pemutus dan kabel huluan.

Tanpa pengubah DDG, relau elektrik, penanam kristal dan pemanas industri akan menjadi tidak praktikal, tidak selamat atau tidak cekap.

5. Memilih Pengubah Pemanas DDG yang Tepat

Memilih pengubah pemanasan tidak seperti memilih unit pengedaran standard. Silap faham, dan relau anda tidak akan mencapai suhu — atau pemutus akan tersandung sentiasa.

Langkah 1 – Tentukan beban pemanasan

Apa yang anda panaskan? Grafit? logam? Kuarza? kaca? Setiap bahan mempunyai ciri rintangan yang berbeza apabila suhu berubah. Anda memerlukan voltan sekunder pengubah untuk memadankan rintangan beban pada suhu operasi — bukan pada suhu bilik.

Langkah 2 – Kira voltan dan arus sekunder

Gunakan hukum Ohm dan kuasa sasaran (kW):

Kuasa (kW) = Voltan × Arus ÷ 1,000

Contoh: Anda memerlukan 100kW kuasa pemanasan pada elemen.

Jika voltan sekunder = 50V, maka arus = 100,000W ÷ 50V = 2,000A.

Jika voltan sekunder = 20V, maka arus = 100,000W ÷ 20V = 5,000A.

Voltan lebih rendah = arus lebih tinggi = kabel lebih tebal, bar bas lebih berat, dan lebih perhatian kepada rintangan sambungan.

Langkah 3 – Pilih kaedah penyejukan

Langkah 4 – Periksa voltan primer

Standard: 380V, 400V, 415V, 460V. Sesetengah unit dibina untuk fasa tunggal 220V, tetapi tiga fasa adalah lebih biasa untuk pemanasan.

Langkah 5 – Nyatakan peraturan dan kawalan

Kebanyakan pengubah DDG dipasangkan dengan pengatur kuasa thyristor (timbunan SCR) yang terletak di bahagian utama. Pengawal selia melaraskan voltan untuk mengawal suhu.

Tentukan:

Gelung terbuka (pelarasan manual) atau gelung tertutup (maklum balas termokopel + PID)?

Kawalan analog (0-10V, 4-20mA) atau digital (Modbus, Profibus)?

Adakah anda memerlukan paparan tempatan arus, voltan dan kuasa?

Langkah 6 – Sahkan kekangan fizikal

Ruang lantai yang tersedia

Titik angkat dan berat

Arah kemasukan kabel (atas, bawah, sisi)

Suhu ambien (persekitaran panas bermakna penurunan atau penyejukan yang lebih besar)

Fikiran Akhir

Pengubah pemanasan DDG bukanlah peralatan yang "glamour". Ia tidak berkomunikasi secara wayarles, mendiagnosis diri atau menghasilkan graf yang menarik.

Tetapi apabila relau yang tumbuh kristal memerlukan 4,000 ampere pada 30 volt - hari demi hari, minggu demi minggu - tiada apa-apa lagi yang akan melakukan kerja itu.

Ia adalah kuda kerja. Berat, panas dan kuat, tetapi boleh dipercayai sepenuhnya apabila dibina dengan betul.

Jika anda mereka bentuk, menaik taraf atau menyelenggara sistem pemanasan industri — relau vakum, penarik kristal, pemanas kuarza, mandi garam atau garis penyepuhlindapan rintangan — pengubah DDG adalah terasnya.

Betulkan pengubah, dan segala-galanya di hiliran hanya berfungsi.
