Apakah Transformer Pengasingan Perubatan IT dan Mengapa Ia Sangat Penting?

Transformer pengasingan perubatan IT ialah pengubah pengasingan fasa tunggal khusus yang direka khusus untuk sistem IT perubatan (Terra Terpencil — sistem tidak berasas) dalam kemudahan penjagaan kesihatan.

Tidak seperti transformer biasa yang hanya menaikkan atau menurunkan voltan,Pengubah perubatan ITmelakukan sesuatu yang berbeza secara asasnya: ia mencipta bekalan kuasa yang terpencil dan tidak dibumikan untuk peralatan perubatan kritikal di bilik bedah, ICU dan unit penjagaan jantung.

Mengapa perkara itu penting?

Kerana dalam sistem kuasa pembumian standard, kerosakan penebat tunggal boleh menyebabkan pemutus tersandung — memotong kuasa kepada peralatan sokongan hayat. Di bilik bedah, itu bukan pilihan.

Transformer perubatan IT, bersama-sama dengan peranti pemantauan penebat (IMD) , memastikan bahawa kerosakan pertama tidak mengganggu kuasa. Ia membimbangkan, tetapi ia tidak tersandung. Pakar bedah boleh menyelesaikan prosedur. Nyawa tidak terancam.

Ringkasnya: ia adalah perbezaan antara penggera dan gangguan. Antara amaran dan tragedi.

Cara Transformer Pengasingan Perubatan IT Berfungsi

Prinsipnya mudah, tetapi pelaksanaannya tidak memaafkan.

Langkah 1 – Pengasingan

Pengubah mempunyai dua belitan yang berasingan sepenuhnya - primer (sebelah utama) dan sekunder (sebelah pesakit). Tiada sambungan elektrik langsung antara mereka. Pemindahan kuasa melalui medan magnet.

Langkah 2 – Menengah tidak berasas

Bahagian kedua tidak disambungkan ke bumi — tidak seperti sistem kuasa standard di mana neutral dibumikan. Ini adalah teras sistem IT (Terra Terpencil).

Langkah 3 – Tingkah laku kesalahan pertama

Jika satu kerosakan berlaku — katakan, kord kuasa pembedahan terjepit dan menyentuh casis logam — peranti pemantauan penebat (IMD) mengesan penurunan rintangan penebat dan membunyikan penggera. Tetapi pengubah tidak tersandung. Kuasa terus mengalir. Pasukan pembedahan dimaklumkan, tetapi tidak terganggu.

Langkah 4 - Kesalahan kedua

Hanya jika kerosakan kedua berlaku pada talian yang berbeza, peranti pelindung akhirnya tersandung. Pada masa itu, prosedur biasanya selesai, dan pesakit selamat.

Langkah 5 – Pemantauan berterusan

IMD secara berterusan mengukur rintangan penebat antara litar terpencil dan tanah. Jika nilai jatuh di bawah ambang yang ditetapkan (biasanya 50kΩ hingga 100kΩ), ia mencetuskan penggera visual dan boleh didengar — tetapi sekali lagi, tiada gangguan kuasa.

Gabungan ini — pengubah pengasingan + IMD — mencipta bekalan kuasa paling selamat untuk peralatan sentuhan pesakit secara langsung.

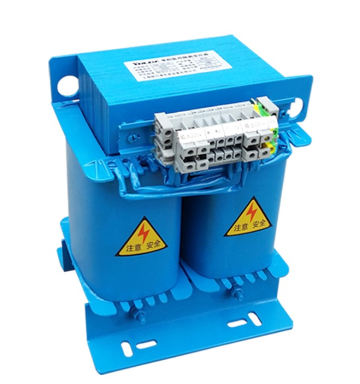

Jenis BiasaTransformers Perubatan IT

Transformer pengasingan perubatan tidak berada di luar unit rak. Ia dibina khas untuk aplikasi penjagaan kesihatan.

Dalam amalan, unit fasa tunggal 5kVA hingga 8kVA adalah yang paling biasa untuk bilik operasi standard. Ia membekalkan kuasa kepada:

Lampu pembedahan

Unit pembedahan elektrik

Pemantauan pesakit

Mesin anestesia

Salur keluar kuasa dalam medan operasi

kenapaTransformers Perubatan ITPerkara

Kerana di hospital, gangguan bekalan elektrik bukanlah menyusahkan. Ia adalah peristiwa yang mengancam nyawa.

Inilah yang disediakan oleh sistem pengubah perubatan IT yang direka dengan betul:

1. Kuasa tidak terganggu semasa kerosakan pertama

Sistem pembumian standard tersandung pada kerosakan pertama. Sistem IT tidak. Perbezaan tunggal itu membolehkan pembedahan selesai dengan selamat.

2. Arus kebocoran yang sangat rendah

Transformer pengasingan perubatan dibina dengan penebat berganda atau bertetulang dan kapasitans gandingan ultra rendah. Arus kebocoran biasanya di bawah 0.1mA — jauh lebih rendah daripada transformer standard. Ini penting apabila peralatan disambungkan terus ke badan pesakit (cth., petunjuk ECG, probe endoskopik).

3. Pemantauan penebat berterusan

IMD menonton sistem 24/7. Ia mengesan kemerosotan sebelum ia menjadi kegagalan kritikal. Pasukan penyelenggaraan mendapat amaran awal, bukan panggilan kecemasan.

4. Perlindungan terhadap gangguan bawaan grid

Pengasingan menyekat hingar frekuensi tinggi, harmonik dan lonjakan daripada bekalan utama. Elektronik perubatan sensitif — monitor, pam infusi, peralatan diagnostik — beroperasi dengan bersih dan boleh dipercayai.

5. Pematuhan piawaian keselamatan perubatan

IEC 60601-1, GB 9706.1, dan piawaian kebangsaan lain memerlukan sistem kuasa IT di kawasan penjagaan pesakit di mana peralatan digunakan terus pada badan. Tiada pengubah IT, tiada kelulusan kawal selia.

Tanpa pengubah perubatan IT, pembedahan moden akan dijalankan pada jalur kuasa tujuan umum - risiko yang tidak mampu diambil oleh hospital.

Memilih Transformer Perubatan IT yang Tepat

Memilih pengubah perubatan IT bukanlah tentang mencari unit termurah. Ia adalah mengenai memenuhi keperluan keselamatan dan peraturan yang ketat.

Langkah 1 – Tentukan penarafan kVA yang diperlukan

Jumlahkan penggunaan kuasa semua peralatan yang akan disambungkan ke sistem IT. Jangan hanya menambah penarafan papan nama — gunakan kuasa larian yang diukur atau dijangka sebenar.

Peraturan praktikal: 5kVA hingga 8kVA adalah memadai untuk bilik bedah moden tunggal. Jangan besarkan saiz secara mendadak — pengubah 15kVA mempunyai arus bocor yang lebih tinggi dan masuk lebih besar.

Langkah 2 – Sahkan had arus kebocoran

IEC 60601-1 mengehadkan arus kebocoran pesakit kepada 0.1mA untuk bahagian yang digunakan. Reka bentuk pengubah — termasuk pemisahan belitan, perisai dan pembinaan teras — secara langsung mempengaruhi nilai ini. Minta laporan ujian yang menunjukkan ukuran arus kebocoran.

Langkah 3 – Semak keserasian pemantauan penebat

Pengubah perubatan IT mesti serasi dengan peranti pemantauan penebat (IMD). Kebanyakan sistem moden menggunakan voltan pengukur standard (cth., 20V DC atau AC frekuensi rendah). Pastikan pengubah tidak mempunyai pembumian atau penapisan terbina dalam yang akan mengelirukan IMD.

Langkah 4 – Pilih kepungan dan pelekap

Bingkai terbuka – Untuk pemasangan di dalam panel elektrik gred perubatan (paling biasa).

Terlampir – Untuk pemasangan lantai atau pemasangan dinding di mana pengubah boleh diakses oleh kakitangan bukan elektrik.

Penarafan IP - IP20 adalah tipikal untuk pemasangan panel dalaman. IP54 mungkin diperlukan untuk pemasangan tertentu.

Langkah 5 – Semak pensijilan

Cari:

IEC 60601-1 (keselamatan peralatan elektrik perubatan)

IEC 61558-2-15 (keselamatan transformer pengasingan untuk kegunaan perubatan)

GB 9706.1 (standard perubatan Cina)

CE / UL / CCC seperti yang dikehendaki oleh pasaran tempatan anda

Jangan terima "kami mengikut piawaian ini." Minta jenis laporan ujian daripada makmal bertauliah.

Langkah 6 – Rancang untuk redundansi

Untuk aplikasi kritikal (berbilang OR, ICU jantung), pertimbangkan sistem IT dwi dengan suis pemindahan automatik (ATS) atau sandaran UPS yang menyuap pengubah IT. Satu pengubah - satu titik kegagalan. Dua transformer — redundansi sebenar.

Fikiran Akhir

Pengubah pengasingan perubatan IT bukanlah komponen yang pernah difikirkan oleh sesiapa dalam bilik operasi. Pakar bedah tidak berterima kasih. Jururawat tidak membersihkannya. Kakitangan penyelenggaraan jarang menyentuhnya.

Tetapi ia sentiasa ada - secara senyap, tanpa jemu, dan benar-benar boleh dipercayai.

Dalam dunia di mana satu kerosakan elektrik boleh bermakna perbezaan antara pembedahan yang telah selesai dan krisis, pengubah perubatan IT adalah wira yang tidak didendang. Ia melakukan satu kerja, dan ia melakukannya dengan sempurna: kekalkan kuasa apabila ia paling penting.

Jika anda mereka bentuk, menaik taraf atau menyelenggara sistem elektrik hospital, jangan anggap pengubah perubatan IT sebagai komoditi. Ia adalah alat keselamatan nyawa, bukan alat ganti.

Pilih dengan teliti. Nyatakan dengan teliti. Uji dengan teliti.

Kerana apabila lampu di dalam bilik operasi kekal menyala — walaupun berlaku masalah — itulah pengubah perubatan IT yang menjalankan tugasnya.
