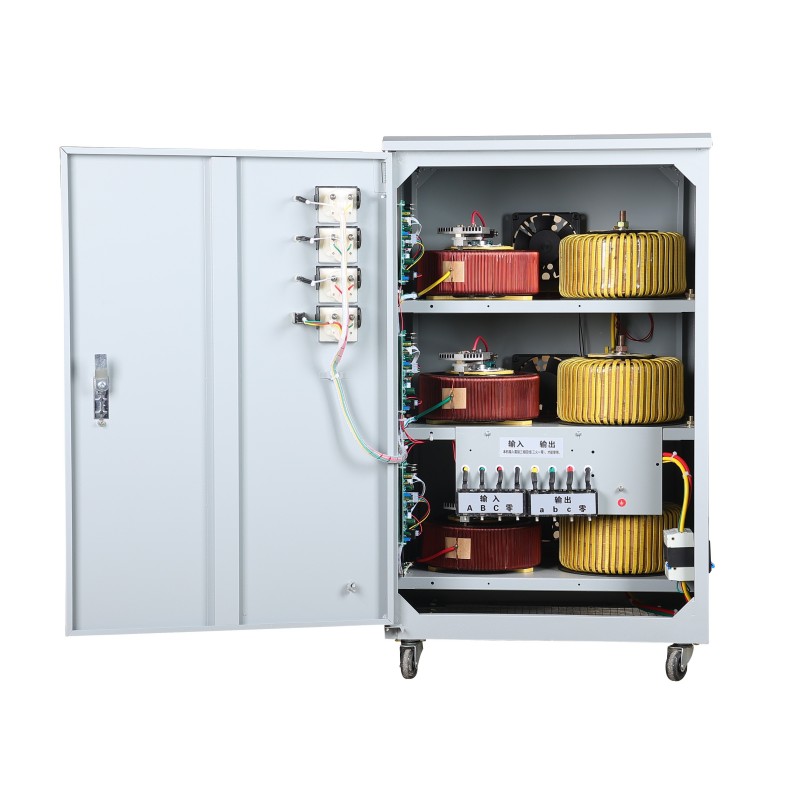

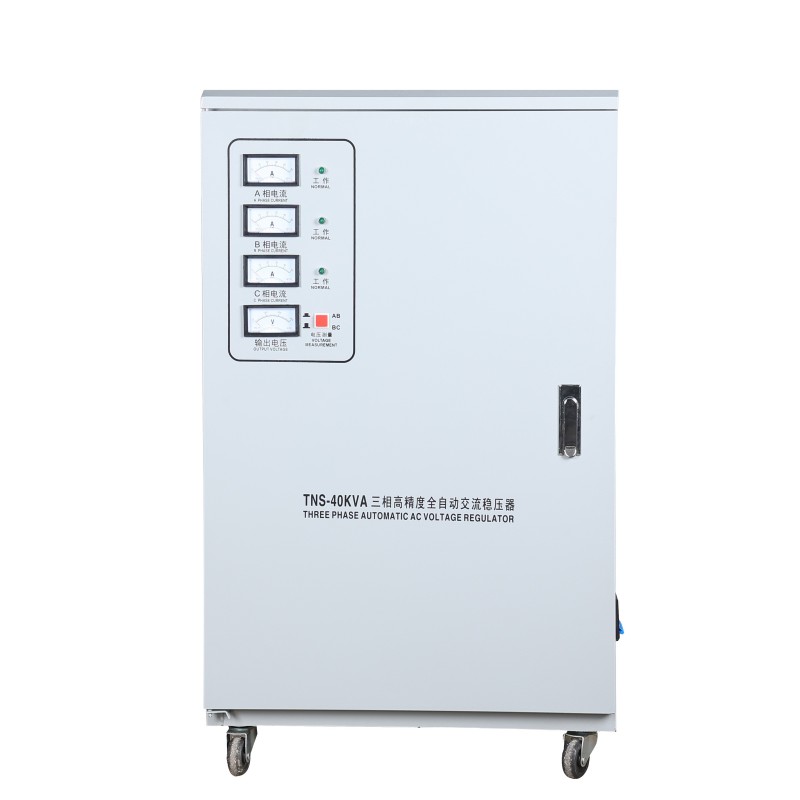

Penstabil Voltan AC Automatik Sepenuhnya TNS

Siri Yibaling TNS pengatur voltan AC automatik sepenuhnya ialah peranti perlindungan kuasa tiga fasa berprestasi tinggi yang direka khusus untuk kemudahan industri dan kritikal. Ia menggunakan belitan modular termaju dan teknologi peraturan fasa demi fasa pintar. Ia boleh memantau dan secara automatik membetulkan turun naik, ketidakseimbangan, dan isu voltan bawah/voltan lebih dalam voltan tiga fasa dalam masa nyata, dan mengeluarkan kuasa tulen yang berterusan dan stabil.

Aplikasi Produk

Dalam aplikasi praktikal, penstabil voltan AC automatik sepenuhnya TNS memainkan peranan sebagai penjaga jantung industri.

1. Bengkel Pemprosesan Ketepatan

Apabila penekan tebukan CNC yang besar dimulakan dan menyebabkan penurunan voltan grid secara tiba-tiba, penstabil voltan siri TNS boleh mengimbangi dengan cepat dalam masa berpuluh-puluh milisaat, memastikan bahawa motor servo pusat pemesinan lima paksi bersebelahan tidak bergegar, dengan itu mengelakkan pemotongan puluhan ribu bahagian ketepatan akibat penyimpangan saiz.

2. Bilik Pengagihan Kuasa Kompleks Komersial

Disebabkan tempoh penggunaan kuasa yang tidak sekata di setiap kedai di tingkat, beban tiga fasa adalah tidak seimbang. Pengawal selia voltan tradisional mungkin terharu, manakala fungsi kawal selia fasa demi fasa pintar produk ini boleh secara bebas dan tepat menstabilkan setiap voltan fasa, secara asasnya menghapuskan masalah pemanasan lampau talian neutral dan kelipan yang disebabkan oleh ketidakseimbangan voltan, dan memastikan kelancaran operasi penyaman udara, pencahayaan dan sistem lif keseluruhan pusat beli-belah.

3. Loji Rawatan Kumbahan di Kawasan Terpencil

Di tempat-tempat ini, voltan pada penghujung talian bekalan kuasa jarak jauh sering berlegar sekitar 300V pada tahap rendah. Keupayaan pengawalseliaan voltan jarak lebar bagi pengatur voltan AC automatik sepenuhnya TNS boleh menaikkannya secara berterusan kepada 380V standard, memastikan peralatan kuasa utama seperti peniup dan pam lif menerima tork yang mencukupi, dan mengelakkan kegagalan peralatan mula-henti dan pengurangan kecekapan rawatan kumbahan disebabkan kuasa yang tidak mencukupi.

Maklumat Produk

Bahan Teras

Sistem bahan teras penstabil voltan AC automatik sepenuhnya Yibaling TNS membentuk asas fizikal untuk mencapai bekalan kuasa stabil peringkat industri. Ia dibina berdasarkan tiga matlamat utama: peraturan voltan yang cekap, kawalan pintar, dan perlindungan yang teguh.
Penstabil voltan TNS yang boleh dipercayai pada asasnya ialah integrasi kejuruteraan sistem bagi keluli silikon gred tinggi, bahan tembaga kekonduksian tinggi, bahan komposit tahan haus, peranti semikonduktor dan bahan pelindung.

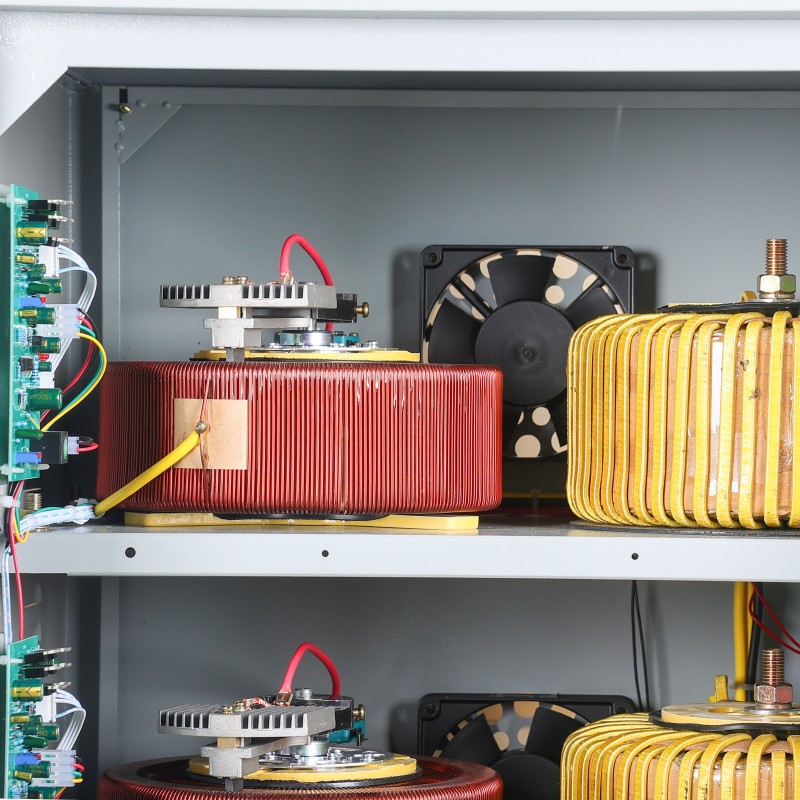

Teras terletak pada penggunaan kepingan keluli silikon gelek sejuk dengan kebolehtelapan magnet yang tinggi dan kehilangan rendah sebagai teras, digabungkan dengan belitan enamel tembaga elektrolitik ketulenan tinggi, untuk membina badan utama penukaran magnet-elektrik kehilangan haba yang cekap dan rendah.
Tindakan pengawalan voltan utama bergantung pada gelongsor tepat berus karbon komposit grafit logam khas pada belitan. Bahan ini mempunyai kekonduksian yang sangat baik, pelinciran diri, dan sifat rintangan haus.
Model mewah menggunakan thyristor atau modul semikonduktor kuasa IGBT untuk mencapai pensuisan tanpa sentuhan, tahap milisaat, tanpa percikan, dengan hayat perkhidmatan yang sangat panjang.
Otak produk terdiri daripada mikropemproses gred industri (MCU) dan pengubah voltan/arus tepat, bertanggungjawab untuk pensampelan tepat masa nyata dan membuat keputusan yang pantas.
Dari segi keselamatan dan struktur, saluran arus tinggi dalaman menggunakan bar tembaga bersalut timah impedans rendah, casis diperbuat daripada plat keluli gelek sejuk berkualiti tinggi selepas rawatan kalis karat, dan varistor oksida logam bersepadu (MOV) dan komponen lain membentuk litar perlindungan anti lonjakan.

Penyesuaian Penstabil Voltan AC Automatik Sepenuhnya TNS

1. Parameter utama dan pengesahan teknologi

Penunjuk prestasi teras:

Ketepatan penstabilan: Nyatakan dengan jelas sama ada ±1% atau ±0.5%, kerana ini secara langsung mempengaruhi tahap ketepatan (seperti kelas 0.2) litar pensampelan dalaman (seperti cip ADC ketepatan 16-bit atau lebih tinggi) dan pengubah voltan (PT).
Masa tindak balas: Nyatakan dengan jelas sama ada masa tindak balas penuh (dari turun naik voltan kepada pemulihan dalam julat ketepatan) atau masa tindak balas langkah. Untuk senario seperti mesin penekan dan mesin kimpalan titik, adalah perlu untuk mengesahkan keperluan untuk kelajuan pampasan kendur voltan serta-merta, yang menentukan sama ada untuk menggunakan suis tanpa sentuh (thyristor) atau penyelesaian motor servo berkelajuan tinggi.

Pembingkaian awal bahan dan proses utama:

Berdasarkan keperluan kecekapannts, nyatakan dengan jelas had atas gred kepingan keluli silikon, sebagai contoh: "Mesti menggunakan Nippon Steel 27ZH100 atau gred domestik 30QG120 atau lebih tinggi daripada kepingan keluli silikon berorientasikan".
Berdasarkan kapasiti beban lampau dan keperluan jangka hayat, nyatakan dengan jelas jenis komponen peraturan voltan: "Dalam senario yang memerlukan pelarasan yang kerap dan bebas penyelenggaraan, nyatakan penggunaan Infineon atau modul thyristor (thyristor) dua hala jenama yang setara; dalam senario beban berimpak tinggi, nyatakan penggunaan berus karbon komposit grafit perak dan belitan kalis haus khas dengan penyelesaian motor servo".
Berdasarkan persekitaran, nyatakan dengan jelas perlindungan dan proses anti-karat: "Untuk persekitaran luar pantai, badan kotak menggunakan bahan keluli tahan karat 304, atau badan kotak keluli karbon menggunakan 'primer yang kaya dengan zink epoksi + cat perantaraan oksida besi epoksi + lapisan atas poliuretana' sistem salutan anti-karat berat, dengan ketebalan keseluruhan filem kering ≥ 250 μm."

2. Reka bentuk skema

Reka bentuk pendalaman elektromagnet dan struktur:

Dokumen pengiraan elektromagnet: Menyediakan pengiraan terperinci, termasuk nilai ketumpatan fluks magnet teras besi (seperti ≤ 1.65T), nilai ketumpatan fluks elektrik, pengiraan impedans litar pintas, pengagihan kerugian (kehilangan tanpa beban, kehilangan beban, kehilangan tambahan) dsb.

Output reka bentuk utama:

Lukisan reka bentuk pengubah pampasan: Nyatakan dengan jelas kapasitinya, nisbah voltan, bentuk belitan (seperti belitan kerajang atau belitan wayar), gred penebat (seperti kelas H 180°C).
Pengatur voltan/pengiraan pemilihan modul kuasa: Jika menggunakan jenis tanpa sentuh, sediakan pengiraan margin keselamatan voltan/arus (biasanya voltan ≥ 2.5 kali, arus ≥ 2 kali) dan pengiraan pelesapan haba.
Gambar rajah logik kawalan: Nyatakan dengan jelas litar perkakasan untuk pensampelan tiga fasa bebas, algoritma kawalan (seperti PID kabur), logik perlindungan (seperti keluk ciri masa songsang arus lebih).

3. Pembelian bahan mentah dan pengeluaran bermula

Pemerolehan bahan teras dan pemeriksaan pergudangan:

Lembaran keluli silikon: Sahkan sijil kualiti pembekal dan sampel untuk nilai kehilangan besi (P1.7/50) dan kekuatan aruhan magnetik (B800).
Kawat elektromagnet/kertas kuprum: Sahkan kadar rintangan DC konduktor, ketebalan lapisan penebat dan nilai voltan tahan.
Modul semikonduktor kuasa: Sahkan laporan kilang asal dan jalankan ujian parameter statik (seperti voltan pencetus, arus).
Bahan penebat: Sahkan pensijilan gred rintangan haba dan keseragaman ketebalan.

Proses utama dan kawalan proses khas:

Susun teras besi: Gunakan perkakas susun berperingkat, kawal pekali susun (> 0.96), dan ukur arus tanpa beban dan nilai kehilangan awal selepas siap.
Penggulungan penggulungan dan rawatan penebat: Gunakan mesin penggulungan tegangan berterusan, dan jalankan ujian voltan tahan nadi antara belitan (seperti 3.5kV, 0.1s) selepas siap. Untuk proses impregnasi, rekod keseluruhan proses lengkung suhu-tekanan "pemanasan-vakum-perendaman-pengawetan".
Pemasangan unit kuasa tanpa sentuh: Sapukan jenis gris silikon konduktif terma yang ditentukan pada sink haba, gunakan sepana tork dengan tork tetap untuk mengetatkan bolt pemasangan, pastikan rintangan haba sentuhan yang konsisten.
