Bukan Semua Transformer "Berbentuk Kiub"?

Kebanyakan orang membayangkan transformer sebagai ketulan besi yang besar dan berkotak-kotak yang bersenandung.

Tetapi tidak semua transformer kelihatan seperti itu.

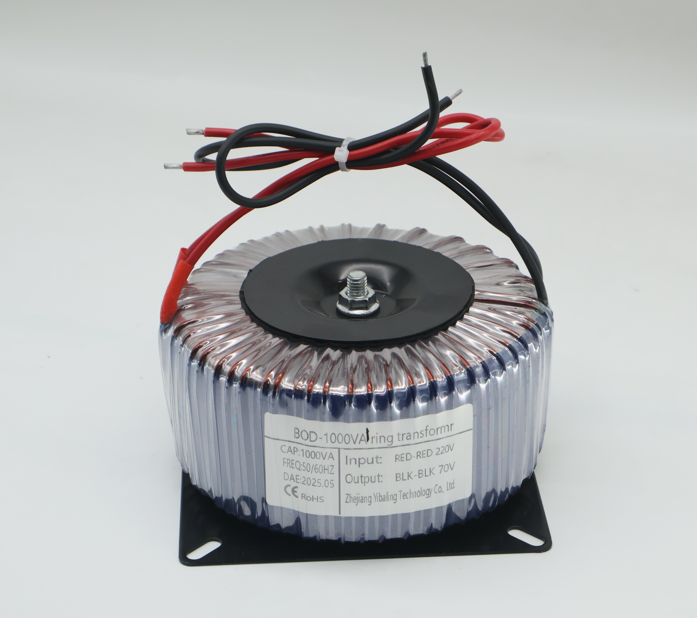

Terdapat satu lagi jenis - yangpengubah toroidal.

Ia kelihatan seperti donat. Berlubang di tengah. Wayar dililit sama rata di sekeliling keseluruhan gelang, bukan hanya di sebelah kaki. Sama sekali berbeza daripada gaya blok biasa.

Apa yang membuatpengubah toroidalberbeza dari yang biasa?

Pengubah EI biasa mempunyai teras yang diperbuat daripada kepingan keluli silikon bertindan, berbentuk sedikit seperti aksara Cina "日". Gegelung mengelilingi kaki tengah. Mudah sahaja. Ia murah. Tetapi ia mempunyai beberapa kelemahan terbina dalam:

Membocorkan sejumlah besar medan magnet

Tidak semua yang cekap

Besar dan berat

Berdengung pada frekuensi sesalur

Sebaliknya, pengubah toroidal menggunakan teras yang diperbuat daripada satu jalur panjang keluli silikon yang digulung ke dalam gelang — tiada sambungan, tiada celah. Litar magnet ditutup sepenuhnya. Wayar itu dililit sama rata di sekeliling cincin, bukan hanya sebelah kaki.

Perbezaan dalam pembinaan itu membawa kepada peningkatan prestasi sebenar.

1. Kebocoran Magnet Minimum

Sambungan dalam teras pengubah EI memecahkan litar magnet, menyebabkan sebahagian daripada fluks magnet bocor. Terima kasih kepada teras tertutup tanpa sambungannya, pengubah toroidal menghasilkan kebocoran magnet yang sangat rendah dan menyebabkan gangguan yang jauh lebih sedikit kepada peralatan sensitif di sekeliling seperti penguat kuasa audio dan instrumen ketepatan.

2. Kecekapan Tinggi

Pada penarafan kuasa yang sama, kehilangan teras transformer toroidal adalah lebih rendah daripada jenis EI. Apabila menggunakan bahan yang sama, kecekapannya boleh mencapai lebih 95%, peningkatan yang ketara berbanding model konvensional.

3. Saiz padat & ringan

Reka bentuk toroid adalah lebih cekap. Untuk penarafan kuasa yang sama, pengubah toroid adalah kira-kira 30% hingga 40% lebih kecil dan lebih ringan daripada jenis EI. Itu penting apabila ruang sempit atau berat penting — fikirkan gear audio, alat pengukur, peranti perubatan.

4. Bunyi operasi yang rendah

Dengung yang anda dengar daripada transformer biasa kebanyakannya berasal dari sendi teras yang bergetar. Teras toroidal tidak mempunyai sendi. Jadi mereka secara semula jadi senyap. Dalam studio rakaman, makmal atau sistem hi fi rumah, anda dapat melihat perbezaannya.

5. Rintangan beban lampau yang kuat

Teras toroidal menumpahkan haba dengan baik. Kenaikan suhu kekal walaupun di seluruh unit. Apabila anda perlu menolaknya dengan kuat untuk seketika, ia boleh menahannya.

Aplikasi Biasa bagiPengubah Toroidal

Pendek kata, jika anda memerlukan kuasa gangguan yang senyap, cekap dan rendah, transformer toroidal sukar untuk dikalahkan.

Tetapi mereka tidak sempurna.

Kos yang lebih tinggi – Lebih rumit untuk dibuat, jadi kosnya lebih tinggi daripada jenis EI.

Arus masuk besar – Apabila anda mula-mula menghidupkannya, ia boleh menarik beberapa kali arus biasa. Pastikan suis dan fius anda boleh mengendalikannya.

Sukar untuk dibaiki - Jika gegelung terbakar, anda biasanya menggantikan semuanya. Membongkarnya adalah satu kesakitan.

Masa pendahuluan yang lebih lama – Kebanyakan transformer toroidal dibina mengikut pesanan. Voltan dan kuasa bukan standard mengambil masa.

Intinya: Jika anda hanya memerlukan sesuatu yang murah dan lasak, dan anda tidak begitu mengambil berat tentang kebocoran atau sedikit hum, gunakan pengubah EI. Jika anda mahukan prestasi yang lebih baik, saiz yang lebih kecil dan operasi yang senyap, toroidal adalah cara untuk digunakan.
