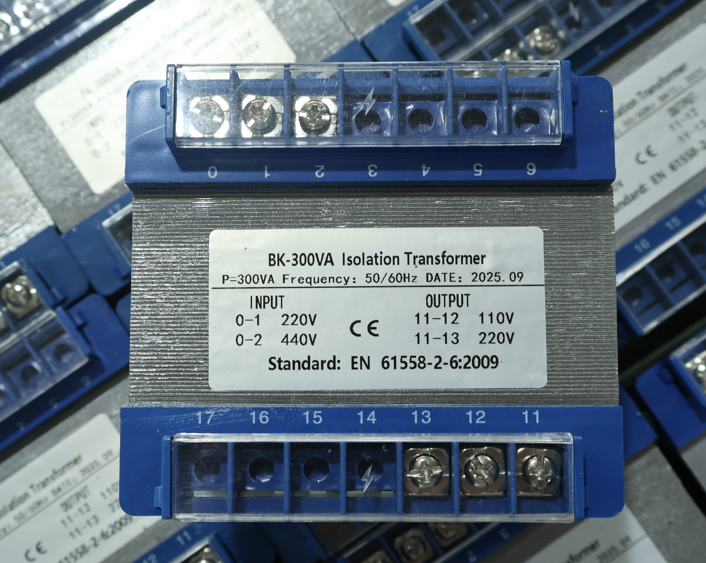

Apakah itu Transformer Kawalan BK dan Mengapa Ia Penting?

A Pengubah kawalan BKialah pengubah jenis kering fasa tunggal yang direka untuk menyediakan kuasa kawalan terpencil yang stabil untuk alatan mesin, sistem automasi dan panel kawalan industri . Tugas terasnya ialah menurunkan voltan bekalan utama — 380V, 220V, atau input lain — kepada voltan kawalan yang sebenarnya diperlukan oleh PLC, geganti, penyentuh, solenoid dan lampu penunjuk.

Penarafan frekuensi 50 60Hz inilah yang menjadikan siri BK amat berharga. Ia boleh digunakan di negara dengan grid 50Hz (Eropah, Asia, Afrika) dan grid 60Hz (Amerika Utara, bahagian Amerika Selatan) tanpa pengubahsuaian. Bagi pengeluar peralatan yang mengeksport ke seluruh dunia, ini menghapuskan keperluan untuk versi pengubah yang berbeza untuk pasaran yang berbeza .

Mengapa perkara itu penting?

Kerana litar kawalan adalah sensitif. Penurunan voltan yang akan diketepikan oleh motor boleh menyebabkan PLC mengalami gangguan, penyentuh berbual atau sensor memberikan bacaan palsu . Pengubah BK mengasingkan litar kawalan daripada bas kuasa utama, menapis bunyi, dan menyediakan bekalan voltan yang stabil dan berdedikasi yang boleh dipercayai oleh sistem kawalan.

Pendek kata: satu pengubah, sebarang frekuensi — kuasa kawalan yang boleh dipercayai di mana sahaja anda berada.

Bagaimana aPengubah Kawalan BKBerfungsi

Prinsipnya mudah dan terbukti selama beberapa dekad.

Langkah 1 — Input

Penggulungan utama bersambung ke bekalan utama — biasanya 220V atau 380V fasa tunggal AC (sehingga 500V atau 1000V bergantung pada model). Pilihan utama ketuk berbilang menampung variasi voltan talian.

Langkah 2 - Aruhan elektromagnet

Voltan AC yang digunakan pada gegelung primer menghasilkan medan magnet berselang-seli dalam teras besi. Ini mendorong voltan dalam belitan sekunder. Nisbah pusingan menentukan voltan keluaran — N1/N2 = V1/V2.

Langkah 3 - Output

Penggulungan sekunder menghasilkan voltan kawalan yang diperlukan — biasanya 110V, 127V, 220V, 36V, 24V atau 12V . Sesetengah model mempunyai berbilang belitan sekunder: satu untuk litar kawalan dan satu untuk pencahayaan tempatan, semuanya dalam satu unit .

Langkah 4 - Pengasingan

Belitan primer dan sekunder adalah berasingan secara elektrik — tiada sambungan langsung. Ini menghalang lonjakan, hingar dan kerosakan tanah daripada sampai ke litar kawalan.

Hasilnya: kuasa bersih, stabil, terpencil untuk sistem kawalan anda.

Jenis dan Penarafan Biasa Transformer BK

Transformer BK meliputi julat kapasiti yang luas.

kenapaTransformer Kawalan BKPerkara

Kerana setiap litar kawalan mesin berhak mendapat bekalan kuasa stabilnya sendiri.

Inilah yang disediakan oleh pengubah kawalan BK:

1. Keserasian global 50/60Hz

Siri BK direka untuk kedua-dua grid 50Hz dan 60Hz. Peralatan eksport boleh menggunakan pengubah yang sama di seluruh dunia — tidak perlu menyimpan model yang berbeza untuk negara yang berbeza .

2. Julat voltan yang luas

Dengan pilihan voltan utama dari 110V hingga 480V dan voltan sekunder dari 6.3V hingga 220V, BK boleh memadankan hampir semua keperluan litar kawalan.

3. Pengasingan elektrik

Sekunder terpencil menjauhkan bunyi litar utama, lonjakan dan kerosakan daripada elektronik kawalan sensitif.

4. belitan keluaran berbilang

Satu pengubah boleh membekalkan voltan kawalan, pencahayaan dan isyarat penunjuk secara serentak — memudahkan pendawaian panel dan mengurangkan kiraan komponen .

5. Pembinaan tahan lama

Transformer BK dibina dengan belitan kuprum ketulenan tinggi dan teras keluli silikon gelek sejuk kebolehtelapan tinggi untuk hayat perkhidmatan yang panjang dan kerugian yang rendah.

6. Padat dan mesra panel

Pemasangan menegak dengan kurungan kaki muat kemas ke dalam panel kawalan. Reka bentuk cekap ruang untuk kabinet yang sesak.

7. Keupayaan tugas berterusan

Transformer BK dinilai untuk operasi berterusan jangka panjang di bawah beban penuh — bukan tugas terputus-putus.

Memilih Transformer BK yang Tepat

Memilih pengubah BK adalah mudah tetapi memerlukan perhatian kepada beberapa butiran penting.

Langkah 1 — Tentukan beban anda

Senaraikan setiap peranti yang akan dikuasakan oleh pengubah:

Bekalan kuasa PLC (kadaran VA)

Geganti geganti dan penyentuh (memegang VA)

Injap solenoid

Lampu penunjuk

Pencahayaan tempatan

Penderia dan pemancar

Tambahkan VA semua peranti yang akan beroperasi secara serentak — bukan hanya watt papan nama. Penyentuh mengeluarkan kuasa reaktif, jadi gunakan VA jika boleh. Langkah 2 — Saiz kapasiti

Petua: Bersaiz besar lebih selamat daripada bersaiz kecil. Transformer yang terlalu kecil akan menjadi terlalu panas dan gagal sebelum waktunya. Transformer yang bersaiz besar sedikit akan berjalan lebih sejuk dan tahan lebih lama.

Langkah 3 — Tentukan voltan primer dan sekunder

Jika anda memerlukan berbilang voltan keluaran (cth., kawalan 110V + lampu 36V + penunjuk 6.3V), sahkan pengubah mempunyai belitan sekunder yang diperlukan.

Langkah 4 — Semak keserasian frekuensi

Transformer BK standard ialah 50/60Hz dwi-kadar — tiada konfigurasi khas diperlukan. Sahkan jika anda mempunyai keperluan luar biasa.

Langkah 5 — Periksa persekitaran

Fikiran Akhir

Transformer kawalan BK bukanlah komponen yang paling menarik dalam panel kawalan. Ia duduk di sudut, melakukan tugasnya dengan senyap, jarang diperhatikan oleh sesiapa — sehingga ia berhenti berfungsi.

Apabila ia berhenti berfungsi, PLC kehilangan kuasa. Kontaktor tercicir. Mesin berhenti. Pengeluaran berhenti.

Itulah sebabnya memilih transformer BK yang betul adalah penting.

Keupayaan dwi frekuensi 50/60Hz bermakna satu reka bentuk pengubah menyediakan peralatan global. Sama ada mesin anda pergi ke Eropah (50Hz), Amerika Syarikat (60Hz), atau mana-mana sahaja di antaranya, siri BK boleh mengendalikannya tanpa pengubahsuaian .

Ia adalah peranti mudah: belitan tembaga, teras keluli silikon, penyejukan udara semula jadi. Tetapi ia dibina untuk tahan lama — selalunya hidup lebih lama daripada mesin yang dikawalnya. Transformer kawalan yang baik tidaklah mahal. Yang buruk adalah.
