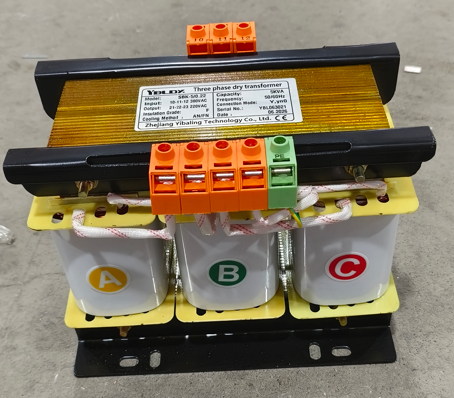

Apakah Transformer Jenis Kering Tiga Fasa SBK dan Mengapa Ia Penting?

AnSBK tiga fasa jenis pengubah keringialah pengubah pengasingan bervoltan rendah yang disejukkan udara yang direka untuk aplikasi yang memerlukan kuasa yang bersih dan stabil — dan di mana transformer yang diisi minyak sememangnya tidak sesuai .

Tidak seperti transformer tenggelam minyak, SBK tidak menggunakan penebat cecair. Belitannya disejukkan dengan peredaran udara semula jadi, dan keseluruhan unit dibina agar bersih, senyap dan selamat — tiada kebocoran, tiada risiko kebakaran, tiada penyelenggaraan minyak.

Mengapa perkara itu penting?

Oleh kerana peralatan perindustrian moden — mesin CNC, talian pengeluaran automatik, peranti perubatan, sistem komunikasi — sensitif terhadap kualiti kuasa dan sering dipasang di dalam, lokasi terhad ruang di mana pengubah minyak yang bocor akan menjadi bencana.

SBK terletak di antara bekalan dan beban, menaikkan atau menurunkan voltan, mengasingkan peralatan sensitif daripada hingar grid, dan menyediakan sumber kuasa yang stabil dan boleh dipercayai yang memastikan pengeluaran berjalan tanpa gangguan .

Ringkasnya: ia memberikan kuasa yang bersih dan senyap di mana sahaja anda memerlukannya — di dalam, di luar, dalam kabinet kawalan anda atau di samping jentera anda.

Bagaimana anPengubah Jenis Kering SBK Tiga FasaBerfungsi

Prinsipnya mudah, tetapi pembinaan itulah yang menjadikan SBK istimewa.

Langkah 1 – Inti

Teras magnet diperbuat daripada kepingan keluli silikon gulung sejuk, disusun dalam susunan pusingan langkah . Ini mengurangkan arus magnetisasi dan tiada kehilangan beban, memberikan pengubah kecekapan tingginya.

Langkah 2 – Penggulungan

Belitan tembaga atau aluminium gred tinggi dililit di sekeliling teras. Bahagian voltan rendah menggunakan kerajang atau belitan lapisan untuk mengendalikan arus yang lebih tinggi; bahagian voltan tinggi menggunakan belitan silinder untuk pengagihan voltan yang lebih baik.

Langkah 3 – Pengasingan

Belitan primer dan sekunder adalah berasingan secara elektrik. Pemindahan kuasa melalui medan magnet — tiada sambungan langsung. Ini menyekat lonjakan, harmonik dan kerosakan tanah daripada sampai ke peralatan anda .

Langkah 4 – Penyejukan

Penyejukan adalah AN — udara semula jadi. Tiada kipas, tiada pam, tiada bahagian yang bergerak. Transformer menghilangkan haba melalui teras dan permukaan penggulungannya, menjadikannya boleh dipercayai dan bebas penyelenggaraan.

Langkah 5 – Kepungan pilihan

Pengubah SBK datang dalam dua konfigurasi utama:

Jenis terbuka — untuk pemasangan di dalam kabinet atau kawasan akses terhad

Jenis terlindung — dipasang dengan penutup keluli untuk keselamatan dan perlindungan tambahan

Langkah 6 – Pemantauan

Aksesori pilihan termasuk voltmeter, ammeter, pengawal suhu dan roda untuk pemasangan mudah alih .

Hasilnya: sumber kuasa penyelenggaraan yang bersih, boleh dipercayai, rendah yang berjalan dengan senyap, tahun demi tahun.

Jenis dan Penarafan Biasa bagiSBK Transformers

Transformer SBK meliputi julat kapasiti yang luas, menjadikannya sesuai untuk segala-galanya daripada peralatan mesin kecil kepada pemasangan industri yang besar.

Julat kapasiti:

Tiga fasa: 1kVA – 3000kVA

Konfigurasi standard:

Ciri	Pilihan
Kekerapan	50Hz / 60Hz (kadar dwi)
Voltan masukan	Sehingga 1000V — standard 380V, 400V, 415V
Voltan keluaran	Boleh disesuaikan — 220V, 200V, 110V, dsb.
Kumpulan sambungan	Y/△, △/Y, DYN11
Kelas penebat	Kelas F (155°C) atau Kelas H (180°C)
Kecekapan	≥98%
Kepungan	Jenis terbuka atau dilindungi (IP00 – IP20)
Reka bentuk kehidupan	30 tahun

Kombinasi voltan biasa:

Input	Keluaran	Permohonan
380V	380V (1:1)	Pengasingan sahaja — perlindungan bunyi
380V	220V	Berundur untuk peralatan yang diimport atau berkadar 220V
380V	200V	Penukaran voltan untuk peralatan Jepun
380V	110V	Berundur untuk litar kawalan atau pencahayaan

kenapaTransformer Jenis Kering SBK Tiga FasaPerkara

Kerana kuasa bersih bukanlah satu kemewahan — ia adalah keperluan untuk operasi industri yang boleh dipercayai.

Inilah yang menjadikan SBK sebagai pilihan pilihan untuk pemasangan moden:

1. Pengasingan elektrik

SBK memisahkan peralatan anda daripada grid, menyekat:

Lonjakan dan sementara

Harmonik dan bunyi frekuensi tinggi

Sesar tanah dan arus bocor

2. Kerugian rendah dan kecekapan tinggi

Kecekapan 98% atau lebih tinggi bermakna kurang tenaga terbuang, kos operasi yang lebih rendah dan keperluan penyejukan yang dikurangkan.

3. Bunyi rendah

Bunyi pengendalian biasanya di bawah 35 40dB pada satu meter — cukup senyap untuk pemasangan di ruang yang diduduki tanpa rawatan akustik .

4. Tiada minyak, tiada kebocoran, tiada risiko kebakaran

Reka bentuk jenis kering menghapuskan kebocoran minyak, ujian minyak dan risiko kebakaran yang berkaitan dengan transformer tenggelam minyak . Ini menjadikannya sesuai untuk pemasangan dalaman, bangunan tinggi dan lokasi sensitif yang lain.

5. hayat perkhidmatan yang panjang

Dengan hayat reka bentuk selama 30 tahun dan keperluan penyelenggaraan yang minimum, SBK menawarkan nilai jangka panjang yang sangat baik.

6. Penukaran voltan fleksibel

SBK boleh menukar voltan untuk memadankan hampir sebarang keperluan peralatan, menjadikannya sesuai untuk:

Peralatan yang diimport dengan keperluan voltan bukan standard

Mesin eksport yang perlu berjalan pada grid asing

Kemudahan dengan peralatan voltan bercampur

7. Boleh disesuaikan

Transformer SBK boleh dibina dengan voltan input/output tertentu, kumpulan sambungan, susunan paip, penutup dan aksesori — disesuaikan dengan aplikasi tepat anda .

8. Penyelenggaraan yang mudah

Tanpa minyak, tiada pensampelan minyak, tiada penapisan, dan tiada tambah nilai. Pembersihan berkala kepungan biasanya semua yang diperlukan.

9. Julat operasi yang luas

SBK beroperasi merentasi julat luas suhu ambien (-15°C hingga +45°C) dan ketinggian (sehingga 5000m dengan penyusutan yang sesuai) .

Memilih Transformer SBK yang Tepat

Memilih pengubah SBK adalah mudah tetapi memerlukan perhatian kepada beberapa butiran penting.

Langkah 1 — Tentukan beban anda

Jumlahkan penggunaan kuasa semua peralatan yang akan disambungkan. Sertakan pengembangan masa hadapan — biasanya margin 20 30%.

Penarafan standard SBK: 1kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA, 80kVA, 100kVA, dan sehingga 3000kVA atas permintaan.Langkah 2 — Tentukan voltan input dan output

Faktor	Soalan untuk Ditanya
Voltan masukan	Apakah bekalan tapak anda? 380V? 400V? 415V?
Voltan keluaran	Apakah voltan yang diperlukan oleh peralatan anda?
Ketik	Adakah anda memerlukan pelarasan paip (±5%) untuk variasi voltan talian?
Kumpulan sambungan	DYN11 adalah perkara biasa — tetapi semak keperluan sistem anda

Langkah 3 — Pilih kelas penebat

Kelas Penebat	Suhu Maks	Disyorkan Untuk
Kelas F	155°C	Aplikasi perindustrian am — paling biasa
Kelas H	180°C	Persekitaran suhu tinggi, beban berterusan tugas berat

Langkah 4 — Pilih jenis kepungan

taip	Penerangan	Bila Memilih
Buka	Tiada kepungan, belitan terdedah	Pemasangan dalam bilik elektrik berkunci dengan akses terhad
Dilindungi	Kepungan keluli	Pemasangan dalaman umum — pilihan standard
Dengan roda	Mudah alih, versi mudah alih	Pemasangan sementara, persediaan ujian, bengkel dengan susun atur yang berubah-ubah

Langkah 5 — Semak persekitaran pemasangan

keadaan	Keperluan
Ketinggian	≤2000m (standard), sehingga 5000m dengan penurunan nilai
Suhu persekitaran	-15°C hingga +45°C
Kelembapan	≤90% (tidak pemeluwapan)
Suasana	Tiada gas menghakis, habuk pengalir, atau bahan letupan
Getaran	Tiada getaran atau impak yang teruk

Langkah 6 — Sahkan standard keselamatan

Semak sama ada pengubah mematuhi piawaian yang berkaitan:

VDE0550

IEC439

JB5555

GB226

ISO9001

CE

Fikiran Akhir

Pengubah jenis kering tiga fasa SBK bukanlah komponen yang paling glamor dalam sistem kuasa industri. Ia tidak mempunyai skrin sentuh atau sambungan wayarles.

Tetapi ia melakukan satu perkara dengan sangat baik: ia memberikan kuasa yang bersih, stabil, andal — dengan senyap, cekap dan dengan penyelenggaraan yang minimum.

Pada zaman di mana barisan pengeluaran semakin automatik dan peralatan semakin sensitif terhadap kualiti kuasa, pengubah SBK ialah asas senyap yang memastikan segala-galanya berjalan. Ia bukan wira cerita. Ia adalah pentas di mana para wira beraksi.
