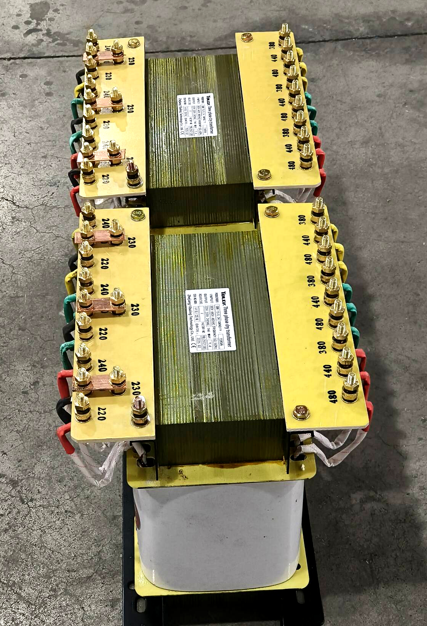

Apakah Transformer Ketepatan Tinggi SBK dan Mengapa Ia Penting?

Pengubah ketepatan tinggi SBK ialah pengubah pengasingan jenis kering tiga fasa. Ia dibina untuk kerja yang memerlukan kuasa yang bersih, stabil dan bebas bunyi.

Kebanyakan transformer pengedaran hanya menaikkan atau menurunkan voltan. SBK melakukan lebih banyak lagi. Ia memberi tumpuan kepada kualiti kuasa. Ia mengasingkan gear sensitif daripada grid. Ia menapis bunyi frekuensi tinggi. Dan ia memberikan output yang stabil, seimbang dan rendah dalam herotan.

Mengapa perkara itu penting?

Kerana peralatan moden — mesin CNC, instrumen makmal, peranti perubatan — memilih kuasa. Lebih cerewet daripada dulu. Dan apabila kuasa tidak bersih, perkara menjadi salah.

Gangguan pengawal CNC. Alat makmal memberikan bacaan yang tidak menentu. Peranti perubatan memberi penggera tanpa sebab. Sistem komunikasi menjatuhkan data.

Masalah ini selalunya bukan kegagalan peralatan — ia adalah masalah kuasa.

Pengubah SBK terletak di antara grid kotor dan beban sensitif. Ia membersihkan kuasa, menstabilkan voltan, dan melindungi peralatan.

Pendek kata: ia menukar kuasa bermasalah kepada kuasa ketepatan.

Bagaimana anTransformer Ketepatan Tinggi SBKBerfungsi

Prinsip operasi ialah pengasingan elektromagnet — tetapi dengan beberapa peningkatan kritikal.

Langkah 1 – Pengasingan

Belitan primer dan sekunder tidak mempunyai sambungan elektrik langsung. Pemindahan kuasa melalui medan magnet. Ini sahaja menyekat hingar mod biasa dan memecahkan gelung tanah.

Langkah 2 – Perisai elektrostatik

Di antara belitan primer dan sekunder, perisai tembaga elektrostatik ditambah dan dibumikan. Perisai ini secara kapasitif mengalihkan hingar frekuensi tinggi — daripada VFD, bekalan kuasa mod suis, pemancar radio — jauh dari bahagian kedua.

Langkah 3 – Kapasiti gandingan rendah

Pembinaan penggulungan khas (pemisahan lapisan, interleaving atau split bobbin) mengurangkan kapasiti parasit antara primer dan sekunder. Kapasiti yang lebih rendah bermakna penolakan hingar frekuensi tinggi yang lebih baik.

Langkah 4 – Peraturan voltan yang ketat

SBK dibina dengan reka bentuk impedans rendah, meminimumkan penurunan voltan daripada tanpa beban kepada beban penuh. Voltan keluaran kekal stabil walaupun beban berubah secara tiba-tiba.

Langkah 5 – Keluaran seimbang

Untuk model tiga fasa, SBK menghasilkan output yang seimbang walaupun input tidak seimbang sedikit. Ini penting untuk beban tiga fasa yang sensitif seperti mesin CNC, pengisar ketepatan dan dirian ujian.

Hasilnya: kuasa bersih, stabil dan seimbang yang boleh dipercayai oleh peralatan sensitif.

Jenis BiasaTransformer Ketepatan Tinggi SBK

Transformer SBK tersedia dalam beberapa konfigurasi untuk memadankan keperluan aplikasi yang berbeza.

Kebanyakan transformer SBK dibina mengikut pesanan, tidak disimpan di luar rak. Voltan, kapasiti, perisai dan penutup semuanya dipadankan dengan beban pelanggan.

kenapaTransformer Ketepatan Tinggi SBKPerkara

Kerana kuasa "cukup baik" tidak cukup baik untuk peralatan sensitif.

Inilah yang disampaikan oleh pengubah SBK yang tidak dapat dilakukan oleh pengubah biasa:

1. Penolakan hingar frekuensi tinggi

Transformer standard menawarkan beberapa pengasingan, tetapi hingar frekuensi tinggi masih berpasangan melalui kapasitans penggulungan. Perisai elektrostatik SBK memotong bunyi itu mengikut urutan magnitud — biasanya 60dB hingga 100dB penolakan mod biasa.

2. Penghapusan gelung tanah

Apabila beberapa peralatan berkongsi titik persamaan, potensi tanah jarang sama. Perbezaan itu mewujudkan arus sesat yang gelung di antara mereka — itulah yang jurutera panggil gelung tanah.

Dalam sistem audio, ia muncul sebagai dengungan frekuensi rendah. Dalam pemerolehan data, ia menyebabkan bacaan tidak menentu atau isyarat hantu. Dalam ukuran ketepatan, anda akan melihat hanyut yang tidak sepatutnya ada.

SBK menyelesaikan masalah dengan memberi beban rujukan tanah terpencilnya sendiri — memecahkan gelung dan menghentikan bunyi pada puncanya.

3. herotan keluaran rendah

SBK tidak memperkenalkan herotan harmonik yang ketara. Bentuk gelombang voltan keluaran ialah gelombang sinus yang bersih, tidak dapat dibezakan daripada input. Untuk instrumentasi sensitif, ini tidak boleh dirunding.

4. Voltan mod biasa dikurangkan

Dalam sistem dengan pembumian yang lemah atau tiada pembumian, voltan mod biasa boleh menyebabkan elektronik bertindak secara tidak dapat diramalkan — gangguan rawak, bacaan palsu, operasi tidak stabil. Pengasingan dan perisai SBK memotong voltan mod biasa tepat pada beban, jadi peralatan anda melihat kuasa yang bersih dan stabil.

5. Perlindungan peralatan

Lonjakan blok pengasingan, pancang, dan fana yang disebabkan oleh kilat. Beban hanya melihat kuasa bersih yang diperlukan — bukan sampah pada grid.

Tanpa pengubah SBK, peralatan sensitif berada pada belas kasihan grid. Dengan satu, ia beroperasi seperti yang direka - boleh diramal, boleh dipercayai, tepat.

Memilih Transformer Ketepatan Tinggi SBK yang Tepat

Memilih pengubah SBK memerlukan perhatian kepada lebih daripada sekadar kVA dan voltan.

Langkah 1 – Tentukan jenis beban

Fasa tunggal atau tiga fasa? Kebanyakan peralatan makmal dan perubatan adalah fasa tunggal. Kebanyakan sistem CNC dan ujian perindustrian adalah tiga fasa.

Berterusan atau terputus-putus? Transformer 5kVA yang berjalan 24/7 mempunyai keperluan haba yang berbeza daripada yang digunakan untuk ujian sekali-sekala.

Langkah 2 – Kira kapasiti yang diperlukan

Tambahkan papan nama VA atau ampere semua peralatan yang akan berjalan serentak. Kemudian tambahkan margin — lazimnya 20% hingga 30% untuk pengembangan masa hadapan atau lebihan beban yang tidak dijangka.

Contoh: Kawalan CNC (1.5kVA), pemacu servo (2kVA), dan pemacu gelendong (3kVA) berjumlah 6.5kVA. Dengan margin 20%: 7.8kVA → pilih 8kVA atau 10kVA.

Jangan terlalu besar secara mendadak. Transformer bersaiz besar mempunyai kehilangan tanpa beban yang lebih tinggi dan arus masuk yang lebih besar, tanpa faedah.

Langkah 3 – Tentukan perisai

Kebanyakan aplikasi SBK memerlukan perisai elektrostatik tunggal. Perisai berganda jarang berlaku tetapi tersedia.

Langkah 4 – Periksa voltan dan kekerapan

Voltan utama — Mesti sepadan dengan bekalan tapak anda (cth., 380V, 400V, 415V, 460V).

Voltan sekunder — Mesti sepadan dengan beban anda (cth., 380V, 220V, 200V, 110V).

Kekerapan — 50Hz, 60Hz atau 50/60Hz dwi-kadar.

SBK boleh dibina dengan paip pada bahagian utama untuk menampung voltan talian yang sedikit berbeza.

Langkah 5 – Pilih kepungan dan pelekap

Bingkai terbuka — Untuk pemasangan di dalam panel elektrik sedia ada. Kos terendah.

Tertutup (IP20) — Kepungan dalaman standard. Melindungi daripada sentuhan tidak sengaja.

Tertutup (IP54) — Kedap habuk dan kalis percikan. Untuk persekitaran industri dengan habuk atau lembapan.

Rack-mount — Untuk rak peralatan 19-inci. Biasa dalam sistem audio dan ujian.

Langkah 6 – Sahkan arus kebocoran (untuk aplikasi perubatan atau berkaitan pesakit)

Transformer SBK gred perubatan mesti memenuhi had arus kebocoran IEC 60601-1 (biasanya <0.1mA untuk bahagian yang boleh diakses oleh pesakit). Minta laporan ujian — jangan bergantung pada tuntutan lisan.

Langkah 7 – Minta laporan ujian

Pembekal yang bereputasi harus menyediakan:

Ujian rintangan penebat

Ujian tahan dielektrik

Pengukuran kehilangan tanpa beban

Ujian peraturan voltan

Pengukuran arus bocor (untuk unit perubatan)

Pilihan: Laporan ujian jenis pihak ketiga

Fikiran Akhir

Transformer berketepatan tinggi SBK bukanlah pengubah termurah di pasaran. Ia bukan yang terkecil atau yang paling ringan.

Tetapi apabila peralatan anda tidak boleh bertolak ansur dengan kuasa "kotor" — apabila gangguan bermakna bahagian yang dibuang, sampel hilang atau MRI berulang — SBK membayar sendiri dengan cepat.

Ia tidak mempunyai skrin sentuh. Ia tidak bersambung ke Wi-Fi. Ia tidak menghasilkan graf mewah.

Ia hanya berfungsi. Secara senyap, boleh dipercayai, tahun demi tahun.

Dalam era di mana bunyi elektrik ada di mana-mana — VFD, lampu LED, bekalan kuasa pensuisan, pengecas wayarles — kuasa bersih semakin jarang berlaku. Pengubah SBK ialah alat yang mengembalikannya kepada anda.

Jika anda mengendalikan pembuatan ketepatan, pengimejan perubatan, ujian makmal atau audio profesional, anda sudah mengetahui nilai kuasa bersih. Jika anda masih menyelesaikan masalah peralatan misteri, SBK mungkin jawapan yang anda belum cuba.

Kuasa bersih bukan kemewahan. Untuk peralatan sensitif, ia adalah satu keperluan.
