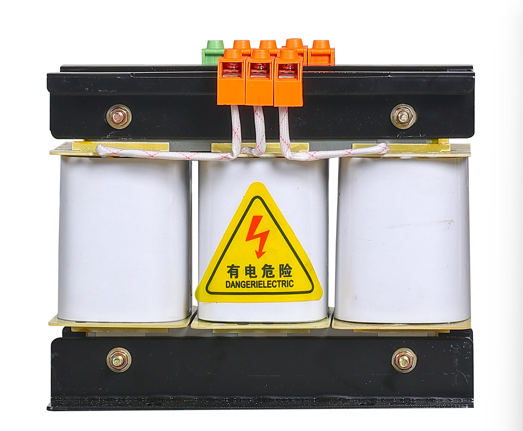

Apakah Transformer Kawalan SBK dan Mengapa Ia Penting?

Transformer kawalan SBK ialah pengubah jenis kering tiga fasa yang direka khusus untuk membekalkan litar kawalan, panel geganti, sistem PLC dan peralatan tambahan dalam persekitaran industri.

Tugasnya bukan untuk menggerakkan motor atau elemen pemanas. Tugasnya adalah untuk memberi makan kepada "otak" mesin — PLC, penyentuh, geganti, penunjuk, penderia — dengan kuasa yang bersih, stabil dan terpencil.

Mengapa perkara itu penting?

Kerana litar kawalan adalah sensitif. Penurunan voltan seketika yang motor akan diabaikan boleh menyebabkan PLC mengalami gangguan, penyentuh berbual atau sensor memberikan bacaan palsu. Dalam barisan pengeluaran, ini bermakna alat ganti, masa henti dan penyelesaian masalah sakit kepala.

Transformer kawalan SBK mengasingkan litar kawalan daripada bas kuasa utama, menapis bunyi, dan menyediakan bekalan voltan stabil yang berdedikasi yang sistem kawalan boleh bergantung.

Pendek kata: ia memastikan otak mesin berfungsi sementara ototnya melakukan pengangkatan berat.

Bagaimana anPengubah Kawalan SBKBerfungsi

Prinsipnya mudah, tetapi aplikasinya khusus.

Langkah 1 – Input

Penggulungan utama bersambung ke bekalan kuasa utama - biasanya 380V, 400V atau 415V tiga fasa. Ia mungkin mempunyai berbilang paip untuk menampung variasi voltan talian.

Langkah 2 – Pengasingan

Penggulungan sekunder secara elektrik berasingan daripada primer. Tiada sambungan langsung. Pemindahan kuasa melalui medan magnet. Ini menyekat hingar, lonjakan, dan kerosakan tanah daripada sampai ke litar kawalan.

Langkah 3 – Output

Penggulungan sekunder menghasilkan voltan yang diperlukan oleh sistem kawalan — selalunya 220V, 110V atau 24V AC. Sesetengah pengubah SBK mempunyai beberapa belitan sekunder untuk voltan kawalan yang berbeza daripada satu unit.

Langkah 4 – Bekalan khusus

Output menyuap panel kawalan — bekalan kuasa PLC, gegelung geganti, gegelung penyentuh, lampu penunjuk dan sebarang peralatan kawalan atau tambahan lain.

Langkah 5 – Dibina untuk berjalan secara berterusan

Litar kawalan sentiasa dihidupkan. SBK direka untuk tugas berterusan — kenaikan suhu rendah, hingar rendah dan jangka hayat yang panjang pada beban penuh.

Hasilnya: bekalan kuasa yang bersih, stabil dan berdedikasi untuk sistem kawalan mesin.

Jenis BiasaTransformer Kawalan SBK

Transformer kawalan SBK tersedia dalam beberapa konfigurasi.

Versi berbilang voltan, terlindung ialah spesifikasi yang paling biasa untuk sistem kawalan industri sederhana hingga besar.

kenapaTransformer Kawalan SBKPerkara

Kerana kegagalan mesin yang paling mahal adalah yang boleh dihalang oleh kuasa yang lebih baik.

Inilah yang disediakan oleh pengubah kawalan SBK yang bekalan kuasa biasa tidak boleh:

1. Pengasingan elektrik

Litar kawalan dipisahkan secara fizikal daripada bas kuasa utama. Jika seluar pendek penggulungan motor, lonjakan berhenti pada pengubah. Sistem kawalan terus berfungsi.

2. Kestabilan voltan

Walaupun apabila bekalan utama menurun atau melonjak, pengubah kawalan mengekalkan voltan keluaran dalam julat yang sempit. PLC dan relay tidak bersembang atau tercicir.

3. Penindasan bunyi

VFD, penyentuh dan bekalan kuasa pensuisan menjana bunyi frekuensi tinggi. Pembinaan penggulungan SBK dan blok pelindung pilihan bunyi bising daripada sampai ke litar kawalan.

4. Penghapusan gelung tanah

Dengan menyediakan sekunder terpencil, SBK memecahkan gelung tanah yang menyebabkan bacaan sensor tidak menentu, ralat komunikasi dan tingkah laku peralatan yang tidak dapat dijelaskan.

5. Satu titik bekalan

Satu pengubah membekalkan semua voltan kawalan. Tiada bekalan kuasa berbilang dengan rujukan tanah yang berbeza. Pendawaian yang lebih mudah, titik kegagalan yang lebih sedikit, penyelesaian masalah yang lebih mudah.

6. hayat perkhidmatan yang panjang

Transformer SBK dibina untuk tugas berterusan. Teras dan belitan bersaiz besar. Penebat biasanya Kelas F (155°C) atau Kelas H (180°C). Mereka berjalan sejuk dan berpuluh tahun lepas.

Tanpa pengubah kawalan yang betul, sistem kawalan mesin anda berada di bawah kuasa bas kuasa utama. Dengan satu, ia beroperasi secara boleh dijangka dan boleh dipercayai.

Memilih Yang BetulPengubah Kawalan SBK

Memilih pengubah kawalan yang betul tidak rumit, tetapi beberapa kesilapan boleh menyebabkan perjalanan kacau ganggu dan tingkah laku tidak menentu.

Langkah 1 – Tentukan beban

Senaraikan setiap peranti yang akan dikuasakan oleh pengubah kawalan:

Bekalan kuasa PLC (kadaran VA)

Gegelung geganti (va tahan dalam)

Gegelung penyentuh (meterai dalam VA)

Lampu penunjuk

Injap solenoid

Penderia dan pemancar

Tambahkan VA (bukan watt) semua peranti yang akan beroperasi secara serentak.

Langkah 2 – Gunakan faktor kewajipan

Transformer kawalan bersaiz berbeza daripada transformer kuasa.

Langkah 3 – Semak arus masuk

Penyentuh dan geganti menarik arus lebih ketara apabila ia ditutup berbanding apabila ia ditahan. Transformer yang cukup besar untuk menahan arus mungkin tersandung atau menjatuhkan voltan semasa penutupan.

Peraturan praktikal: keupayaan masuk pengubah hendaklah sekurang-kurangnya 10 kali ganda beban keadaan mantap untuk beberapa kitaran pertama. Kebanyakan pengubah SBK dibina dengan margin masuk yang mencukupi, tetapi jika anda mempunyai banyak penyentuh besar, besarkan saiznya.

Langkah 4 – Tentukan voltan

Voltan utama – apakah bekalan anda? 380V? 400V? 415V?

Voltan sekunder – apakah yang diperlukan oleh sistem kawalan anda? 220V? 110V? 24V?

Langkah 5 – Tentukan perisai

Langkah 6 – Pilih jenis kepungan

Buka bingkai – Lekapkan di dalam panel kawalan. Kos terendah.

Terlampir – Pemasangan kendiri. Melindungi daripada sentuhan tidak sengaja.

IP54 atau lebih tinggi – Untuk persekitaran yang berdebu atau basah.

Langkah 7 – Semak laporan ujian pengilang

Minta pembekal untuk:

Ujian rintangan penebat

Ujian tahan dielektrik

Pengukuran kehilangan tanpa beban

Ujian peraturan voltan

Fikiran Akhir

Transformer kawalan SBK bukan komponen "wira". Ia tidak mempunyai paparan berkelip atau kemas kini perisian. Tetapi cuba jalankan mesin tanpanya, dan anda akan perasan serta-merta.

Ia terletak di sudut panel kawalan, melakukan tugasnya dengan senyap, tahun demi tahun. Ia melindungi elektronik yang mahal. Ia memastikan PLC berjalan apabila bas utama merosot. Ia menyekat bunyi yang sebaliknya akan menyebabkan penutupan rawak.

Jika anda mereka bentuk panel kawalan, membina mesin atau menaik taraf sistem sedia ada, pengubah kawalan SBK ialah salah satu komponen paling penting yang akan anda tentukan — walaupun tiada siapa yang pernah bercakap mengenainya.

Kerana kuasa kawalan yang boleh dipercayai bukan pilihan. Ia adalah asas automasi yang boleh dipercayai.
