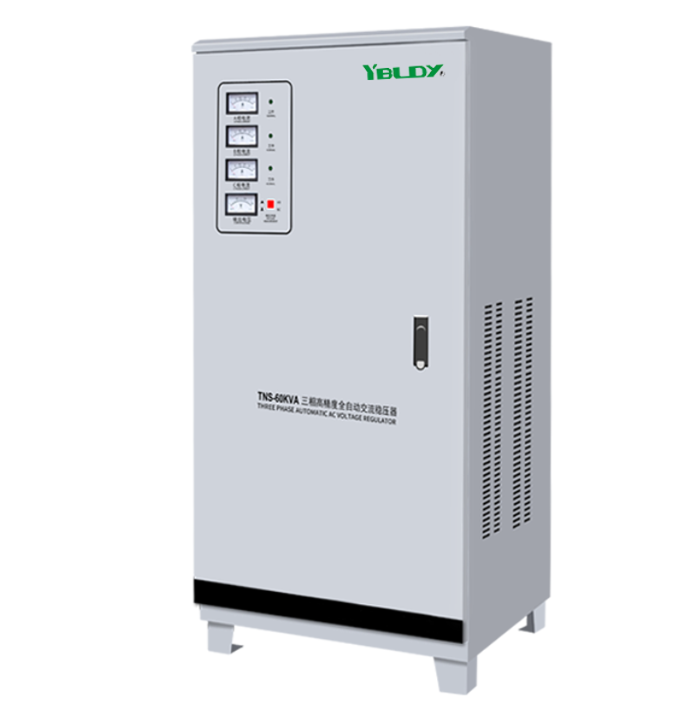

Apakah Penstabil Voltan Tiga Fasa TNS?

A Penstabil voltan tiga fasa TNSpada asasnya ialah pengawal selia voltan automatik berketepatan tinggi yang memastikan kuasa tiga fasa stabil dan seimbang untuk peralatan industri, bangunan komersial dan sistem kritikal.

Apa yang membezakannya daripada unit fasa tunggal ialah reka bentuknya: ia pada asasnya ialah tiga penstabil fasa tunggal bebas yang disambungkan bersama dalam konfigurasi bintang (Y). Setiap fasa mendapat saluran peraturannya sendiri — jadi jika satu fasa dimainkan, yang lain tidak akan terseret dengannya. Setiap fasa dikawal secara berasingan — bermakna jika satu fasa menurun atau melonjak, hanya fasa itu dibetulkan manakala fasa yang lain kekal stabil.

Mengapa perkara itu penting?

Kerana peralatan tiga fasa — mesin CNC, motor industri, sistem pengimejan perubatan, pusat data — bergantung pada voltan seimbang merentas ketiga-tiga fasa. Apabila satu fasa rendah dan satu lagi tinggi, motor berjalan lebih panas, pengawal berkelakuan tidak menentu, dan hayat peralatan menjadi pendek.

Penstabil TNS terletak di antara bekalan utiliti dan peralatan anda, memantau setiap fasa secara berterusan dan membetulkan turun naik voltan sebelum ia boleh menyebabkan masalah. Ia memberikan kuasa yang bersih, seimbang dan stabil — tanpa mengira apa yang dilakukan oleh grid.

Ringkasnya: ia memastikan peralatan tiga fasa berjalan lancar, cekap dan boleh dipercayai.

Bagaimana aPenstabil Voltan Tiga Fasa TNSBerfungsi

Penstabil TNS berfungsi dengan sistem kawalan motor servo yang mudah — tiada yang mewah, tetapi terbukti dapat menyelesaikan tugas.

Begini cara ia sebenarnya berfungsi:

Langkah 1 - Ia memantau voltan

Penderia pada setiap tiga fasa sentiasa mengukur voltan masuk. Apabila sesuatu tergelincir dari titik set, litar kawalan menyedarinya serta-merta.

Langkah 2 - Ia memikirkan apa yang perlu dilakukan

Papan kawalan memproses bacaan voltan itu, mengira perbezaan dan menentukan jumlah pembetulan yang diperlukan. Jika input turun naik atau beban berubah, ia segera menghantar arahan kepada motor servo.

Langkah 3 – Servo bergerak

Motor servo berputar dan menolak berus karbon di sepanjang belitan pengubah automatik. Ini mengubah nisbah pusingan — lancar dan berterusan, tiada jeritan atau langkah.

Langkah 4 – Voltan ditarik balik dalam talian

Jika input rendah, pengubah menambah voltan. Kalau tinggi, tolak. Output berakhir betul-betul di tempat yang sepatutnya — biasanya dalam lingkungan ±1% hingga ±3% daripada sasaran.

Langkah 5 – Pemantauan berterusan

Sistem ini beroperasi dalam gelung tertutup — pengesanan, pelarasan dan penyemakan — secara berterusan. Masa tindak balas biasanya di bawah 1 saat untuk perubahan voltan input 10%.

Langkah 6 – Peraturan fasa bebas

Oleh kerana TNS dibina daripada tiga unit fasa tunggal yang berasingan, setiap fasa dikawal secara bebas. Ini penting untuk aplikasi yang ketidakseimbangan fasa menjadi masalah.

Hasilnya: kuasa tiga fasa yang stabil dan seimbang disampaikan secara berterusan, tanpa herotan bentuk gelombang.

Jenis dan Penarafan Biasa Penstabil TNS

Penstabil TNS tersedia dalam pelbagai kapasiti untuk disesuaikan dengan aplikasi yang berbeza.

Julat kapasiti:

1.5kVA hingga 60kVA (standard), dengan kapasiti yang lebih besar tersedia atas permintaan.

Spesifikasi standard:

Ciri standard:

Input dan output empat wayar tiga fasa

Peraturan fasa bebas

Perlindungan lebihan voltan

Perlindungan litar pintas

Perlindungan kehilangan fasa

Fungsi pintasan manual (pada sesetengah model)

Paparan digital menunjukkan voltan dan arus input/output

kenapaPenstabil Voltan Tiga Fasa TNSPerkara

Kerana kuasa yang tidak seimbang dan tidak stabil memerlukan wang.

Inilah yang disediakan oleh penstabil TNS yang bekalan kuasa biasa tidak boleh:

1. Peraturan fasa bebas

TNS dibina daripada tiga unit penstabil fasa tunggal yang berasingan, masing-masing mengawal fasanya sendiri secara bebas. Jika satu fasa menurun, hanya fasa itu dibetulkan — fasa yang lain kekal stabil. Ini menghalang "kesan riak" yang menyebabkan motor menjadi terlalu panas dan peralatan berkelakuan tidak menentu.

2. Tindak balas yang cepat

Sebaik sahaja voltan berubah, TNS bertindak balas dalam masa kurang dari satu saat. Apabila ia selesai melaraskan, peralatan anda mungkin tidak menyedari bahawa voltan mempunyai masalah.

3. Tiada herotan bentuk gelombang

TNS melaraskan voltan tetapi tidak mengubah bentuk gelombang. Output adalah sama dengan input — tiada bahan tambahan ditambah. Untuk peralatan sensitif seperti pengimejan perubatan atau instrumen makmal, itu masalah besar.

4. Julat voltan masukan yang luas

Ia berfungsi dengan sempurna dari 260V hingga 430V. Walaupun grid berada dalam keadaan buruk, ia tetap stabil dan tidak terkeluar daripada peraturan.

5. kecekapan tinggi

Kecekapan melebihi 90%, jadi kurang tenaga yang dibazirkan. Ini bermakna bil elektrik anda kekal lebih mesra.

6. Perlindungan menyeluruh

Voltan lebih, voltan bawah, arus lebih, litar pintas, kehilangan fasa, terlalu panas — ia meliputi kebanyakan kerosakan elektrik biasa yang mungkin anda alami.

7. Pembinaan yang boleh dipercayai, sepanjang hayat

Ia menggunakan belitan tembaga tulen, motor servo yang boleh dipercayai, dan berus karbon tahan lama. Ia tidak dibina untuk bertahan hanya beberapa tahun — ia direka untuk operasi jangka panjang yang berterusan.

8. Aplikasi serba boleh

TNS boleh membekalkan 380V tiga fasa dalam kapasiti terkadarnya.

Memilih Penstabil TNS yang Tepat

Memilih penstabil TNS memerlukan perhatian kepada kapasiti, voltan dan aplikasi.

Langkah 1 — Tentukan beban anda

Jumlahkan penggunaan kuasa semua peralatan yang akan disambungkan. Sertakan arus permulaan (arus masuk) untuk motor dan pemampat. Gunakan margin keselamatan — biasanya 20-30% untuk pengembangan masa hadapan.

Penarafan standard TNS: 1.5kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA.Langkah 2 — Semak keadaan grid anda

Langkah 3 — Tentukan keperluan output

Voltan keluaran — biasanya 380V (tiga fasa empat wayar)

Ketepatan peraturan — standard ±3%; model berketepatan tinggi tersedia

Langkah 4 — Pertimbangkan persekitaran pemasangan

Langkah 5 — Semak ciri

Paparan digital — untuk pemantauan voltan dan arus masa nyata

Fungsi pintasan — untuk penyelenggaraan tanpa mengganggu bekalan

Komunikasi — RS485/Modbus untuk pemantauan jauh (tersedia pada beberapa model)

Langkah 6 — Sahkan ciri perlindungan

Sahkan unit termasuk:

Perlindungan lebihan voltan

Perlindungan litar pintas

Perlindungan kehilangan fasa

Perlindungan lebih suhu

Senario Aplikasi

Siri TNS digunakan secara meluas dalam pelbagai industri:

Contoh dunia sebenar: Kilang semikonduktor yang beroperasi 24/7 dengan peralatan tanpa pengawasan dipasang penstabil TNS dan mencapai 99.8% kesinambungan pengeluaran tanpa masa henti berkaitan voltan.

Fikiran Akhir

Penstabil voltan tiga fasa TNS bukanlah peralatan yang paling mencolok dalam kilang perindustrian. Ia tidak mempunyai skrin sentuh atau sambungan wayarles.

Tetapi ia melakukan satu perkara dengan sangat baik: ia memberikan kuasa tiga fasa yang stabil dan seimbang — dengan senyap, cekap dan boleh dipercayai.

Pada zaman di mana barisan pengeluaran semakin automatik dan peralatan semakin sensitif terhadap kualiti kuasa, penstabil TNS ialah asas senyap yang memastikan semuanya berjalan.

Kuasa yang stabil bukanlah satu kemewahan. Untuk peralatan tiga fasa, ia adalah satu keperluan.
