Apakah Transformer Agihan S11 dan Mengapa Ia Penting?

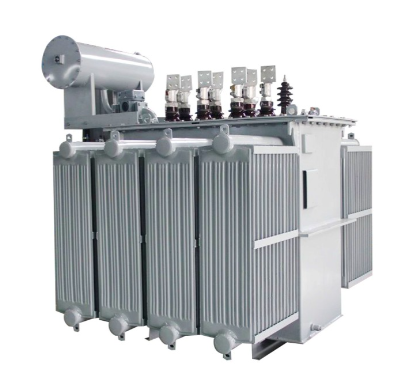

Pengubah pengedaran S11 ialah pengubah pengagihan terendam minyak tiga fasa yang direka untuk menurunkan kuasa voltan sederhana—biasanya 10kV atau 6kV—ke tahap voltan rendah yang digunakan oleh kilang, bangunan dan komuniti. Tersedia dalam kedua-dua jenis tangki tertutup sepenuhnya dan tangki konservator, ia merupakan peningkatan terus daripada siri S9 yang lebih lama, memberikan kerugian yang lebih rendah dan ekonomi operasi yang lebih baik.

Apakah yang membezakan S11 daripada model terdahulu?

Berbanding dengan siri S9, S11 mengurangkan kehilangan tanpa beban sebanyak kira-kira 30% dan arus tanpa beban sebanyak 50%–70%. Itu bukan peningkatan kecil—ia adalah perbezaan yang bermakna dalam kos operasi, hari demi hari, tahun demi tahun.

Mengapa perkara itu penting?

Kerana transformer tidak tidur. Mereka berjalan 24/7, 365 hari setahun. Transformer yang membazirkan lebih sedikit kuasa semasa terbiar menjimatkan wang setiap hari. Lebih daripada 20 hingga 30 tahun hayat perkhidmatan, penjimatan tersebut menambah jumlah yang besar.

Ringkasnya: S11 memberikan kebolehpercayaan pengubah tenggelam minyak dengan kecekapan yang jauh lebih baik daripada model yang digantikannya.

Bagaimana anPengubah Agihan S11Berfungsi

Prinsip operasi ialah aruhan elektromagnet—sama seperti mana-mana pengubah—tetapi S11 mempunyai beberapa penambahbaikan reka bentuk yang meningkatkan kecekapan dan kebolehpercayaan.

Langkah 1 – Inti

Terasnya diperbuat daripada keluli silikon berorientasikan bijirin canai sejuk berkualiti tinggi, dipasang dengan struktur sambungan pusingan bermeterai sepenuhnya 45°. Reka bentuk ini meminimumkan rintangan magnetik dan kehilangan arus pusar. Sesetengah model menggunakan teras luka yang dibina dengan peralatan khusus, mencipta litar magnet tertutup tanpa sambungan punggung—yang seterusnya mengurangkan kehilangan dan bunyi.

Langkah 2 – Penggulungan

Transformer menggunakan belitan kuprum dengan penebat yang lebih baik dan bahan bahagian aktif. Struktur sokongan gegelung direka untuk kestabilan yang tinggi, meningkatkan kebolehpercayaan operasi.

Langkah 3 – Tangki tertutup

Daripada tangki konservator tradisional, kebanyakan model S11 menggunakan tangki minyak beralun dengan pembinaan tertutup sepenuhnya. Alur mengembang dan mengecut dengan perubahan suhu minyak, secara automatik mengimbangi variasi volum. Ini bermakna minyak ditutup secara kekal dari udara—menghalang kemasukan lembapan dan memperlahankan pengoksidaan minyak.

Langkah 4 – Penyejukan

Penyejukan adalah ONAN — Minyak Semulajadi Udara Semulajadi. Tiada kipas, tiada pam, tiada bahagian bergerak tambahan. Transformer bergantung pada perolakan semula jadi melalui dinding tangki beralun untuk menghilangkan haba.

Hasilnya: pengubah yang berfungsi dengan cekap, kekal tertutup dan memerlukan penyelenggaraan yang minimum.

Jenis dan Penarafan Biasa Transformer S11

Siri S11 tersedia dalam julat kapasiti yang luas, biasanya dari 10kVA hingga 2500kVA.

kenapaPengubah Agihan S11Perkara

Kerana pengubah yang membazirkan kurang kuasa dan tahan lebih lama adalah pengubah yang menjimatkan wang.

Inilah yang menjadikan S11 pilihan yang kukuh untuk rangkaian pengedaran:

1. Mengurangkan tiada kehilangan beban

Teras pusingan langkah dan keluli silikon gred tinggi mengurangkan kehilangan beban sebanyak kira-kira 30% berbanding siri S9. Untuk pengubah yang berjalan 24/7, itu adalah penjimatan sebenar dan boleh diukur.

2. Mengurangkan tiada arus beban

Tiada arus beban dikurangkan sebanyak 50%–70% , meningkatkan faktor kuasa dan mengurangkan kerugian huluan.

3. pembinaan tertutup sepenuhnya

Tangki beralun dimeterai sepenuhnya—tiada pernafasan, tiada konservator. Minyak tidak menyentuh udara, yang bermaksud minyak penebat berumur lebih perlahan, mengekalkan kekuatan dielektriknya sepanjang hayat pengubah.

4. Kurangkan bunyi bising

Tahap hingar dikurangkan sebanyak 5 10dB berbanding reka bentuk terdahulu, menjadikan S11 lebih sesuai untuk pemasangan berhampiran kawasan perumahan.

5. hayat perkhidmatan yang panjang

Kerana minyak dimeterai dari udara dan kelembapan, sistem penebat transformer merosot dengan lebih perlahan. S11 direka untuk 20 30 tahun perkhidmatan dengan penyelenggaraan yang minimum.

6. Penyelenggaraan yang rendah

Tiada pensampelan minyak, tiada tambah nilai, tiada penyelenggaraan konservator. Reka bentuk tertutup sepenuhnya bermakna penyelenggaraan rutin sebahagian besarnya terhad kepada pembersihan luaran dan pemeriksaan berkala.

7. Julat aplikasi yang luas

Transformer S11 sesuai untuk kilang, lombong, loji petrokimia, pengedaran perindustrian dan pertanian, serta aplikasi kuasa dan pencahayaan.

Memilih Transformer S11 yang Tepat

Memilih pengubah S11 memerlukan kapasiti, voltan dan keadaan persekitaran yang sepadan dengan aplikasi anda.

Langkah 1 — Tentukan beban anda

Jumlahkan penggunaan kuasa semua peralatan yang akan disambungkan. Gunakan margin keselamatan—biasanya 20 30% untuk pengembangan masa hadapan.

Penarafan standard S11: 10, 20, 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 2000, 2000, 25000, 25000

Langkah 2 — Tentukan voltan primer dan sekunder

Langkah 3 — Pilih kumpulan sambungan

Dyn11 — disyorkan untuk kebanyakan aplikasi. Sambungan voltan tinggi delta menyediakan laluan untuk arus harmonik dan meningkatkan kapasiti litar pintas.

Yyn0 — lebih ringkas, tetapi kurang sesuai untuk beban yang tidak seimbang.

Langkah 4 — Semak persekitaran pemasangan

Langkah 5 — Pertimbangkan jenis tangki

Tertutup sepenuhnya (tangki beralun) — disyorkan untuk kebanyakan aplikasi. Tiada sentuhan udara minyak, penuaan minyak yang lebih perlahan, penyelenggaraan yang minimum.

Tangki konservator — reka bentuk tradisional dengan konservator minyak dan pernafasan. Memerlukan pemeriksaan dan penyelenggaraan paras minyak berkala.

Langkah 6 — Sahkan aksesori perlindungan

Untuk aplikasi kritikal, pertimbangkan:

Relay gas dan peranti pelepas tekanan (untuk unit yang lebih besar)

Pemantau suhu dengan kenalan penggera jauh

Relay Buchholz untuk pengesanan kerosakan

Fikiran Akhir

Pengubah pengedaran terendam minyak S11 mewakili peningkatan kecekapan yang bermakna berbanding model S9 dan S10 terdahulu. Dengan tiada kehilangan beban dikurangkan sebanyak kira-kira 30% dan tiada arus beban dikurangkan sebanyak 50%–70%, ia memberikan kos operasi yang lebih rendah dan kebolehpercayaan yang lebih baik daripada model yang digantikannya.

Apa yang menjadikan S11 sangat praktikal ialah pembinaannya yang tertutup sepenuhnya. Dengan mengasingkan minyak daripada udara dan lembapan, reka bentuk tangki tertutup melambatkan penuaan minyak, memanjangkan hayat penebat, dan hampir menghapuskan penyelenggaraan rutin. Untuk pemasangan luar di lokasi terpencil, ini adalah kelebihan yang ketara.

S11 bukanlah transformer terbaharu di pasaran. Ia telah digantikan dalam kecekapan oleh S13, S20, dan reka bentuk yang lebih baharu. Tetapi ia kekal sebagai kuda kerja yang terbukti, boleh dipercayai, kos efektif untuk berjuta-juta pemasangan di seluruh dunia.

Untuk projek yang bajet dan kebolehpercayaan kedua-duanya penting—menaik taraf pengubah yang lebih lama, menggantikan unit yang gagal atau membina rangkaian pengedaran baharu dengan kekangan kos yang realistik—S11 masih merupakan pilihan yang kukuh dan wajar.

Ia tidak mempunyai kerugian terendah daripada mana-mana pengubah yang pernah dibuat. Tetapi ia mempunyai kerugian yang jauh lebih rendah daripada S9 yang digantikan-dan perbezaan itu muncul pada bil elektrik, bulan demi bulan, tahun demi tahun.
