Apakah Penstabil Voltan Pampasan Pintar DBW？

Voltan Tidak Stabil? DBW Adakah Anda Melindungi

Memandangkan peralatan fasa tunggal menjadi lebih besar dan lebih canggih, seleranya untuk kuasa bersih semakin meningkat seiring dengannya.

Pengisar ketepatan menghasilkan kemasan yang tidak konsisten. Pengimbas CT menunjukkan imej hantu dalam data. Instrumen makmal drift pertengahan eksperimen. Penghawa dingin terputus semasa waktu puncak, menjadikan seluruh bangunan panas dan tidak selesa.

Lebih kerap daripada tidak, masalahnya bukan peralatan - ia adalah voltan.

Voltan grid turun naik sepanjang hari. Rendah semasa beban puncak, tinggi pada waktu malam. Tambah dalam lonjakan permulaan daripada peralatan berat pada talian yang sama, dan kualiti kuasa 220V fasa tunggal menjadi tidak stabil. Untuk perkakas rumah, perubahan voltan mungkin bermakna perbezaan antara "berfungsi" dan "berfungsi sedikit dengan teruk". Untuk peralatan ketepatan dan kuasa tinggi? Ia adalah perbezaan antara berlari dan menutup.

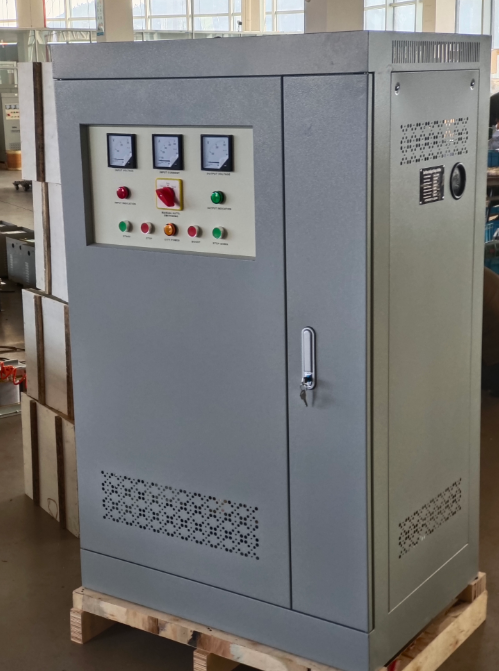

Penstabil Voltan Pampasan Pintar Yibaling DBW dibina untuk menyelesaikan masalah itu dengan tepat.

BagaimanaPenstabil Voltan Pampasan Pintar DBWBerfungsi

DBW menggunakan peraturan voltan jenis pampasan — pendekatan terbukti sama seperti penstabil jenis servo, tetapi dengan kapasiti yang lebih baik dan kecekapan yang lebih tinggi.

Sistem ini terdiri daripada empat bahagian utama:

Pengubah pampasan

Pengatur voltan kenalan

Litar kawalan automatik

Motor servo dengan mekanisme pemacu pengurangan kelajuan

Penggulungan sekunder pengubah pampasan disambung secara bersiri dengan litar utama. Penggulungan utamanya bersambung ke output pengawal selia kenalan.

Kitaran operasi berfungsi seperti ini:

Langkah 1 – Persampelan masa nyata.

Litar kawalan secara berterusan menyampel voltan daripada keluaran penstabil, memeriksa sama ada output ditahan pada titik set.

Langkah 2 – Pengiraan sisihan.

Isyarat sampel diproses untuk menentukan sejauh mana output telah hanyut daripada nilai sasaran.

Langkah 3 – Perintah pelarasan.

Litar kawalan memberi isyarat kepada motor servo untuk berputar. Melalui pengurang kelajuan dan pemacu rantai, motor menggerakkan berus karbon di sepanjang permukaan lilitan pengawal selia.

Langkah 4 – Pembetulan pampasan.

Kedudukan baharu berus karbon menukar voltan keluaran pengawal selia, yang seterusnya mengubah voltan merentasi belitan utama pengubah pampasan. Penggulungan sekunder—disambungkan secara bersiri dengan litar utama—menambah atau menolak voltan mengikut keperluan untuk membawa keluaran kembali ke titik tetapan.

Kitaran gelung tertutup ini berjalan secara berterusan: Pantau → Kira → Laraskan → Pantau semula. Masa tindak balas biasanya di bawah 1.5 saat untuk perubahan voltan input 10%.

Ciri Utama Yang Sebenarnya Penting

Kapasiti besar, kecekapan tinggi

Siri DBW meliputi 10kVA hingga 180kVA, dengan kecekapan beban penuh melebihi 95% — sesetengah model mencapai 98%. Ia mengendalikan beban berat tanpa membazirkan kuasa.

Tiada herotan bentuk gelombang

Bentuk gelombang keluaran sepadan dengan bentuk gelombang input dengan tepat. Tiada harmonik tambahan, tiada herotan. Untuk peralatan pengimejan perubatan dan instrumen ketepatan, ini penting—sangat penting. Herotan secara langsung menjejaskan kualiti imej dan ketepatan pengukuran.

Berfungsi dengan sebarang jenis beban

Resistif (pemanas, pencahayaan), induktif (motor, pemampat), kapasitif (kapasitor bank) — DBW mengendalikan kesemuanya. Satu penstabil, sebarang beban.

Mengendalikan lonjakan permulaan

Motor besar dan pemampat menarik arus besar apabila ia dimulakan. DBW menyerap lonjakan itu tanpa tersandung atau ditutup.

Perlindungan menyeluruh

Voltan lebih, voltan bawah, kehilangan fasa, urutan fasa yang salah, arus lebih, litar pintas — semuanya dilindungi. Apabila grid tidak berfungsi, DBW memotong output dahulu dan melindungi peralatan anda. Sesetengah model menawarkan saluran bekalan dwi — distabilkan dan sesalur terus — dengan operasi manual atau automatik yang boleh dipilih.

Di mana AdakahVoltan Pampasan Pintar DBW Menstabilkanr Pergi?

Hampir di mana-mana sahaja yang memerlukan penstabilan voltan kuasa tinggi fasa tunggal.

Pengilangan ketepatan – Mesin CNC, pengisar ketepatan, peralatan EDM, pemotong laser. Ketidakstabilan voltan menjejaskan ketepatan pemesinan. Kadar skrap naik, margin keuntungan turun.

Peralatan perubatan – Pengimbas CT, sistem sinar X, ultrasound, sistem sokongan MRI. Peralatan pengimejan perubatan sangat sensitif terhadap kualiti kuasa. Voltan turun naik menghasilkan artifak imej yang boleh menjejaskan diagnosis.

Makmal dan R&D – Instrumen analisis, pelantar ujian, sistem pengukuran. Data yang hanyut dan percubaan yang gagal membuang masa, sampel dan memberikan wang.

Kemudahan komersial dan awam – Penyaman udara pusat, lif, pencetak format besar, bilik komunikasi, pusat data. Apabila ini berhenti, seluruh bangunan berhenti bersama mereka.

Tapak perindustrian dan perlombongan – Barisan pengeluaran, jentera tekstil, pengadun, pengangkat, peralatan kimpalan. Talian tidak boleh berhenti dan voltan tidak boleh bersiar-siar.

Terutamanya untuk pengguna di hujung talian pengedaran voltan rendah — jauh dari pencawang, larian kabel panjang, voltan garis dasar rendah. Apabila beban berubah, ayunan voltan lebih teruk. Julat input luas DBW (fasa tunggal 176V 264V) mengendalikannya dengan pasti.

Cara Memilih Yang BetulPenstabil Voltan Pampasan Pintar DBW

Dua perkara yang paling penting: kapasiti (kVA) dan julat voltan input.

Kapasiti – Tambahkan jumlah kuasa semua yang anda sambungkan, kemudian tambahkan margin 30%. Motor dan pemampat menarik beberapa kali arus larian semasa permulaan - tinggalkan ruang yang mencukupi.

Kapasiti DBW standard: 10kVA hingga 180kVA. Tidak pasti yang mana sesuai? Hantar senarai peralatan anda kepada jualan Yibaling — mereka akan menentukan saiznya untuk anda.

Julat voltan input – Model standard meliputi fasa tunggal 176V 264V. Jika tapak anda mempunyai perubahan yang lebih luas — talian bekalan yang panjang, lokasi terpencil, grid lemah — julat input yang lebih luas tersedia atas permintaan.

Voltan keluaran – Output standard ialah fasa tunggal 220V. Ketepatan peraturan boleh ditetapkan antara ±1% dan ±5% . Lalai kilang biasanya ±3%. Jika anda memerlukan ketepatan yang lebih ketat, nyatakan sahaja semasa membuat pesanan.

Persekitaran pemasangan – DBW direka untuk pemasangan dalaman. Suhu ambien -15°C hingga +40°C, kelembapan relatif di bawah 90% , tanpa gas menghakis, wap, mendapan kimia, habuk, atau bahan cemar letupan/konduktif. Tapak hendaklah bebas daripada getaran atau kejutan yang teruk.

Fikiran Akhir

Penstabil Voltan Pampasan Pintar DBW tidak mempunyai skrin sentuh. Ia tidak bersambung ke Wi Fi. Ia tidak menjadi tajuk utama.

Perkara yang dilakukannya adalah mudah: ia menstabilkan voltan kuasa tinggi fasa tunggal, boleh dipercayai dan berterusan.

Bagi kilang, hospital, dan makmal yang telah bergelut dengan kuasa yang tidak stabil selama bertahun-tahun, perbezaannya adalah serta-merta. Peralatan berhenti bertindak. Pengeluaran berhenti berhenti. Orang ramai berhenti bimbang tentang penurunan voltan seterusnya.

Ia bukan peralatan yang paling mencolok di lantai loji. Tetapi ia yang membuat segala-galanya berfungsi.
