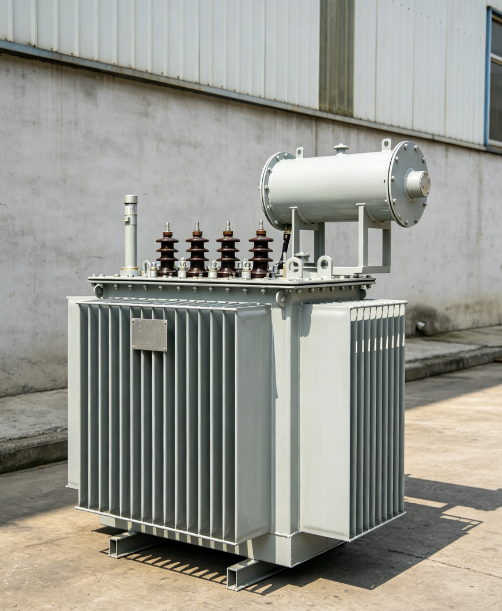

Apakah Transformer Pengagihan Rendam Minyak S11 dan Mengapa Ia Penting?

Transformer pengedaran terendam minyak S11 ialah pengubah pengedaran tiga fasa yang dimeterai sepenuhnya yang direka untuk penukaran kuasa langkah turun yang boleh dipercayai dan cekap dalam aplikasi industri, komersial dan kediaman.

Tugasnya adalah mudah: ambil kuasa voltan sederhana daripada grid — biasanya 10kV atau 11kV — dan turunkannya ke tahap voltan rendah yang sebenarnya digunakan oleh kilang, bangunan dan komuniti, biasanya 380V atau 400V.

Tetapi S11 bukan sebarang pengubah. Ia mewakili peningkatan kecekapan yang ketara berbanding model terdahulu seperti S9. Tiada kehilangan beban dikurangkan sebanyak 20 45% , dan tiada arus beban turun sebanyak 60 80% — yang diterjemahkan terus kepada bil elektrik yang lebih rendah dan kurang tekanan pada grid.

Mengapa perkara itu penting?

Kerana transformer berjalan 24/7, 365 hari setahun. Transformer yang membazirkan lebih sedikit kuasa semasa terbiar menjimatkan wang setiap hari, tahun demi tahun. Untuk utiliti, loji perindustrian, atau bangunan komersial yang besar, penjimatan terkumpul adalah besar.

Pendek kata: S11 membayar sendiri sepanjang hayatnya melalui kerugian yang lebih rendah sahaja.

Bagaimana anS11 Pengubah Rendam MinyakBerfungsi?

Prinsip operasi adalah sama seperti mana-mana pengubah — aruhan elektromagnet — tetapi S11 mempunyai beberapa penambahbaikan reka bentuk yang meningkatkan kecekapan dan kebolehpercayaan.

Langkah 1 - Inti

Teras diperbuat daripada keluli silikon berorientasikan bijirin canai sejuk berkualiti tinggi, dipotong dengan sambungan pusingan langkah 45° pada garisan ricih GEORG buatan Jerman yang jitu. Teras disusun dalam keratan rentas berbilang langkah, mengurangkan bunyi magnetostriction dan penggunaan kuasa.

Langkah 2 - Penggulungan

Penggulungan voltan tinggi adalah jenis luka lapisan silinder. Penggulungan voltan rendah boleh sama ada luka silinder atau foil. Reka bentuk ini mengagihkan lilitan ampere secara sama rata, meningkatkan keupayaan tahan litar pintas, dan merasionalkan laluan magnetik.

Langkah 3 - Penebat

Transformer menggunakan penebat Kelas A dengan sistem kertas minyak. Ruang antara gegelung voltan tinggi dan rendah dipisahkan oleh lengan papan kertas dan halangan pelepasan minyak kecil. Seluruh pemasangan dikeringkan dengan vakum untuk menghilangkan lembapan sebelum mengisi minyak.

Langkah 4 — Tangki minyak tertutup

Daripada tangki konservator tradisional, S11 menggunakan tangki minyak beralun. Alur mengembang dan mengecut dengan perubahan suhu minyak, mengimbangi variasi volum. Ini bermakna minyak ditutup secara kekal dari udara — menghalang kemasukan lembapan dan memperlahankan pengoksidaan minyak.

Langkah 5 - Penyejukan

Penyejukan adalah ONAN — Minyak Semulajadi Udara Semulajadi. Tiada kipas, tiada pam, tiada bahagian bergerak tambahan. Transformer bergantung pada perolakan semula jadi melalui dinding tangki beralun untuk menghilangkan haba.

Hasilnya: pengubah yang berfungsi dengan cekap, kekal tertutup dan memerlukan penyelenggaraan minimum tahun demi tahun.

Jenis dan Penarafan Biasa Transformer S11

Siri S11 meliputi pelbagai kapasiti, biasanya daripada 30kVA hingga 2500kVA, dengan voltan primer standard 6kV, 10kV dan 11kV, dan voltan sekunder 0.4kV.

Julat kapasiti standard:

Kumpulan sambungan:

Dyn11 — disyorkan untuk kebanyakan aplikasi, penindasan harmonik yang lebih baik

Yyn0 — alternatif standard untuk beban yang lebih ringkas

Kaedah penyejukan:

ONAN — tiada penyejukan paksa, tiada kuasa tambahan diperlukan

Bahan penggulungan:

Tembaga — piawai untuk kekonduksian yang lebih baik dan hayat yang lebih lama

Aluminium — tersedia untuk aplikasi sensitif kos

kenapaTransformer Rendam Minyak S11Perkara?

Kerana pengubah yang membazirkan kurang kuasa dan tahan lebih lama adalah pengubah yang menjimatkan wang.

Inilah yang menjadikan S11 pilihan pilihan untuk rangkaian pengedaran:

1. Rendah tiada kehilangan beban

Teras pusingan langkah dan keluli silikon gred tinggi mengurangkan kehilangan beban sebanyak 20 45% berbanding siri S9. Untuk pengubah yang berjalan 24/7, itu adalah penjimatan sebenar dan boleh diukur.

2. Rendah tiada arus beban

Tiada arus beban dikurangkan sebanyak 60 80% , meningkatkan faktor kuasa dan mengurangkan kerugian huluan.

3. pembinaan tertutup sepenuhnya

Tangki beralun dimeterai sepenuhnya - tiada pernafasan, tiada konservator. Minyak tidak menyentuh udara, yang bermaksud minyak penebat berumur lebih perlahan, mengekalkan kekuatan dielektriknya sepanjang hayat pengubah.

4. Bunyi rendah

Tahap hingar dikurangkan sebanyak 7 10dB berbanding reka bentuk terdahulu. Ini menjadikan S11 sesuai untuk pemasangan berhampiran kawasan kediaman, hospital dan pejabat yang membimbangkan sensitiviti bunyi.

5. Kekuatan litar pintas

Gabungan belitan kerajang (jika digunakan), pengapit teguh, dan penebat kering vakum memberikan keupayaan tahan litar pintas S11 yang baik. Ia boleh mengendalikan arus kerosakan tanpa ubah bentuk belitan.

6. Panjang umur

Kerana minyak disegel daripada udara dan lembapan, sistem penebat transformer merosot dengan lebih perlahan. S11 direka untuk 20 30 tahun perkhidmatan dengan penyelenggaraan yang minimum.

7. Penyelenggaraan yang rendah

Tiada pensampelan minyak, tiada tambah nilai, tiada penyelenggaraan konservator. Reka bentuk yang dimeterai sepenuhnya bermakna penyelenggaraan rutin sebahagian besarnya terhad kepada pembersihan luaran dan pemeriksaan berkala bagi sesendal dan terminal.

Memilih Transformer S11 yang Tepat

Memilih pengubah S11 memerlukan kapasiti, voltan dan keadaan persekitaran yang sepadan dengan aplikasi anda.

Langkah 1 — Tentukan beban anda

Jumlahkan penggunaan kuasa semua peralatan yang akan disambungkan. Gunakan margin keselamatan — biasanya 20 30% untuk pengembangan masa hadapan.

Penarafan standard S11: 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 250, 250, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 250002 kVA, 25000, 2000, 2500, 2000, 2000, 2000, 2000, 2000, 2000

Langkah 3 — Pilih kumpulan sambungan

Dyn11 — disyorkan untuk kebanyakan aplikasi. Sambungan voltan tinggi delta menyediakan laluan untuk arus harmonik dan meningkatkan kapasiti litar pintas.

Yyn0 — lebih ringkas, tetapi kurang sesuai untuk beban yang tidak seimbang.

Langkah 4 — Semak persekitaran pemasangan

Langkah 5 — Sahkan bahan penggulungan

Tembaga — hayat lebih lama, kekonduksian yang lebih baik, disyorkan untuk aplikasi kritikal.

Aluminium — kos permulaan yang lebih rendah, tetapi memerlukan keratan rentas yang lebih besar untuk kerugian yang sama.

Langkah 6 — Pertimbangkan aksesori perlindungan

Untuk pengubah melebihi 800kVA, geganti gas dan peranti pelepas tekanan adalah standard. Untuk aplikasi kritikal, pertimbangkan monitor suhu dengan sesentuh penggera jauh.

Fikiran Akhir

Pengubah pengedaran terendam minyak S11 bukanlah model terbaharu atau paling mencolok di pasaran. Ia telah digantikan dalam kecekapan oleh reka bentuk aloi S13, S20 dan bukan amorfus.

Tetapi ia kekal sebagai kuda kerja yang terbukti, boleh dipercayai, kos efektif untuk berjuta-juta pemasangan di seluruh dunia. Ia menawarkan peningkatan kecekapan yang ketara berbanding model S9 dan S10 yang lebih lama, dengan pembinaan tertutup sepenuhnya yang memanjangkan hayat minyak dan meminimumkan penyelenggaraan.

Jika anda sedang menaik taraf pengubah yang lebih lama, menggantikan unit yang gagal atau membina rangkaian pengedaran baharu di mana bajet dan kebolehpercayaan kedua-duanya penting, S11 masih merupakan pilihan yang kukuh dan wajar. Ia tidak mengalami kerugian terendah daripada mana-mana pengubah yang pernah dibuat. Tetapi ia mempunyai kerugian paling rendah berbanding mana-mana pengubah yang sesuai dengan bajet yang realistik untuk banyak projek.
