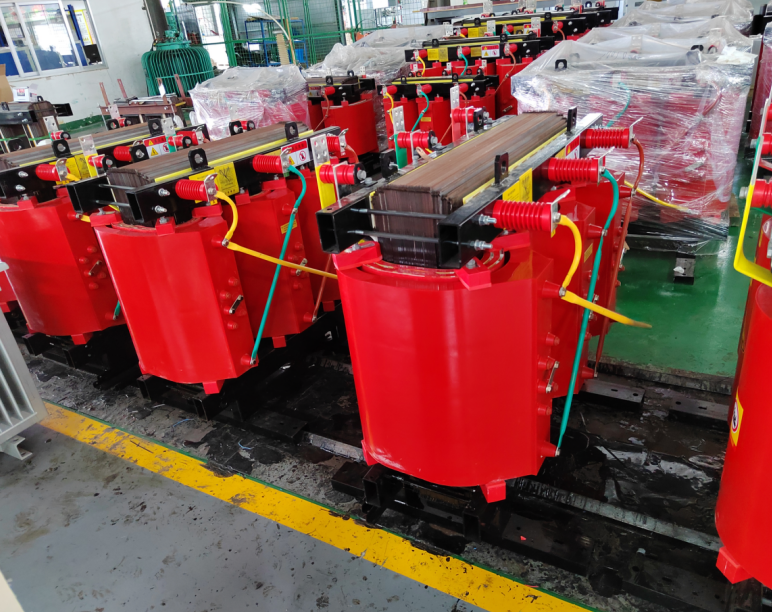

Apakah itu SCB10 Pengubah Jenis Kering？

Transformer jenis kering SCB10 ialah pengubah tuang resin epoksi tiga fasa yang direka untuk aplikasi dalaman di mana keselamatan kebakaran dan alam sekitar adalah yang paling utama. Penamaan "SCB" memberitahu anda apa itu: S untuk tiga fasa, C untuk resin tuang (epoksi), dan B untuk belitan foil pada bahagian voltan rendah. "10" ialah kod prestasi — generasi yang mewakili langkah penting ke hadapan dalam kecekapan apabila ia diperkenalkan.

Tidak seperti transformer tenggelam minyak yang bergantung pada minyak mineral mudah terbakar untuk penebat dan penyejukan, SCB10 menggunakan resin epoksi pepejal untuk membungkus belitannya. Tiada minyak bermakna tiada risiko kebakaran, tiada risiko kebocoran, dan tiada penyelenggaraan minyak. Ia berjalan bersih, senyap dan selamat — betul-betul di tengah-tengah bangunan jika perlu.

Mengapa perkara itu penting?

Kerana bangunan moden - hospital, pusat data, pusat membeli-belah, lapangan terbang - mempunyai keperluan keselamatan kebakaran yang ketat. Transformer berisi minyak di ruangan bawah tanah adalah bahaya kebakaran yang memerlukan pembendungan khas dan pemadaman kebakaran. Transformer jenis kering seperti SCB10 boleh dipasang tanpa langkah berjaga-jaga tambahan tersebut. Ia tahan api, pemadam sendiri, dan tidak membebaskan gas toksik di bawah tekanan haba.

Pendek kata: ia meletakkan pengubah di mana beban berada, tanpa risiko kebakaran.

Bagaimana anSCB10 Pengubah Jenis KeringBerfungsi

Prinsip operasi adalah sama seperti mana-mana pengubah - aruhan elektromagnet. Tetapi pembinaannya pada asasnya berbeza.

Langkah 1 - Inti

Teras magnet dibina daripada keluli silikon berorientasikan bijirin gelek sejuk kebolehtelapan tinggi, dipasang dengan sambungan pusingan langkah untuk meminimumkan kehilangan tanpa beban dan bunyi. Teras diikat dengan struktur plat pengikat yang menghapuskan risiko pelepasan ke bolt melalui.

Langkah 2 — Penggulungan voltan tinggi

Penggulungan voltan tinggi menggunakan wayar segi empat tepat berenamel Kelas H (180°C), dililit dalam konfigurasi silinder bersegmen. Reka bentuk ini memberikan pengagihan voltan yang lebih baik dan keupayaan menahan impuls yang lebih kuat. Penggulungan kemudiannya dituangkan dalam resin epoksi dengan pengisi mineral di bawah vakum. Pengisi meningkatkan pelesapan haba dan kekuatan mekanikal sambil mengurangkan pekali pengembangan haba resin.

Langkah 3 — Penggulungan voltan rendah

Penggulungan voltan rendah menggunakan binaan luka foil. Kerajang kuprum dililit dengan penebat antara lapisan, kemudian ditutup dengan resin epoksi. Struktur ini memberikan keupayaan tahan litar pintas yang sangat baik kerana luas permukaan kerajang yang luas mengagihkan arus secara sama rata dan menghilangkan haba dengan berkesan.

Langkah 4 - Enkapsulasi

Kedua-dua belitan dibuang di bawah vakum dan tekanan. Vakum mengeluarkan udara dan lembapan sebelum resin disuntik, menghapuskan lompang yang boleh menjadi tapak pelepasan separa. Hasilnya ialah sistem penebat yang padat dan bebas lompang yang menahan kelembapan, habuk dan pencemaran.

Langkah 5 - Penyejukan

Penyejukan standard ialah udara semula jadi (AN) — penyejukan perolakan melalui belitan. Untuk keluaran yang lebih tinggi, udara paksa (AF) dengan kipas boleh meningkatkan kapasiti sebanyak kira-kira 40%.

Langkah 6 — Pemantauan suhu

Penderia Pt100 dibenamkan dalam belitan, disambungkan kepada pengawal suhu yang menyediakan:

Kawalan mula/berhenti kipas

Penggera suhu tinggi

Isyarat perjalanan lebih suhu

Hasilnya: pengubah yang boleh dipasang di dalam rumah dengan selamat, berjalan bersih dan senyap, dan melindungi dirinya daripada terlalu panas.

Jenis BiasaPengubah SCB10

Transformer jenis kering SCB10 tersedia dalam pelbagai kapasiti dan konfigurasi.

Pilihan penutup:

IP00 (Terbuka) — Tiada kepungan. Untuk pemasangan di dalam bilik elektrik berkunci.

IP20 — Kepungan jaringan. Melindungi daripada sentuhan tidak sengaja dengan bahagian hidup. Paling biasa untuk kegunaan dalaman.

IP23 — Kepungan tahan cuaca. Sesuai untuk lokasi dalaman dengan air menitis atau pemeluwapan.

Kumpulan sambungan:

Dyn11 — penindasan harmonik yang paling biasa dan lebih baik

Yyn0 — alternatif standard untuk aplikasi umum

kenapaSCB10 Pengubah Jenis KeringPerkara

Kerana transformer yang paling selamat adalah yang tidak terbakar atau bocor.

Inilah yang menjadikan SCB10 pilihan pilihan untuk pemasangan kritikal dan sensitif:

1. Keselamatan kebakaran

Resin epoksi adalah kalis api dan pemadam sendiri. Sekiranya berlaku kerosakan elektrik, resin tidak menyokong pembakaran. Ia tidak membebaskan gas toksik atau menghakis apabila dipanaskan. Inilah sebab utama transformer jenis kering diperlukan dalam banyak kod bangunan.

2. Keselamatan alam sekitar

Tiada minyak bermakna tiada risiko pencemaran tanah atau air bawah tanah. Tiada pembendungan tumpahan diperlukan. Tiada pelupusan minyak pada akhir hayat. Untuk pensijilan bangunan hijau dan lokasi sensitif alam sekitar, ini merupakan kelebihan utama.

3. Penyelenggaraan yang rendah

Enkapsulasi resin adalah kekal. Tiada ujian minyak, tiada penapisan minyak, tiada tambah nilai. Transformer direka untuk 30+ tahun hayat perkhidmatan dengan penyelenggaraan yang minimum — hanya sekali-sekala membersihkan habuk dari kandang.

4. Rintangan kelembapan

Sistem resin tertutup melindungi belitan daripada kemasukan lembapan. Transformer SCB10 boleh beroperasi dalam kelembapan 100% dan boleh ditenagakan semula selepas ditutup tanpa prosedur pengeringan.

5. Bunyi rendah

Paras hingar biasa adalah di bawah 50dB untuk kebanyakan penarafan — cukup senyap untuk pemasangan di bangunan yang diduduki tanpa rawatan akustik khas.

6. Tahan litar pintas

Penggulungan kerajang dan pengekapsulan resin pepejal memberikan keupayaan tahan litar pintas SCB10 yang sangat baik. Ia boleh mengendalikan daya mekanikal besar kerosakan tanpa ubah bentuk penggulungan.

7. Kawalan pelepasan separa

Tuangan vakum menghilangkan lompang dalam penebat. Paras nyahcas separa biasanya di bawah 10pC — jauh lebih baik daripada kebanyakan reka bentuk jenis kering yang lebih lama.

8. Keupayaan beban lampau

Dengan penyejukan udara paksa (AF), pengubah boleh menghantar sehingga 140-150% daripada kapasiti terkadarnya. Ini menyediakan ruang kepala yang berguna untuk beban puncak atau keadaan kecemasan.

Tanpa ciri-ciri ini, memasang transformer di bangunan bertingkat tinggi atau hospital memerlukan peti besi berkadar api, penahan minyak dan pengudaraan yang meluas — semuanya memerlukan wang dan memakan ruang. SCB10 menghapuskan keperluan tersebut.

Memilih Transformer Jenis Kering SCB10 yang Tepat

Memilih pengubah SCB10 memerlukan pertimbangan kapasiti, persekitaran dan aplikasi.

Langkah 1 — Tentukan beban anda

Jumlahkan penggunaan kuasa semua peralatan yang akan disambungkan. Sertakan pengembangan masa hadapan — biasanya margin 20-30%. Saiz standard SCB10 berjulat dari 30kVA hingga 2500kVA.

Langkah 2 — Tentukan voltan

Langkah 3 — Pilih kumpulan sambungan

Dyn11 — disyorkan untuk kebanyakan pemasangan moden. Penggulungan voltan tinggi yang disambungkan delta mengurangkan arus harmonik dan menyediakan laluan untuk arus jujukan sifar.

Yyn0 — lebih ringkas, tetapi menawarkan kurang penindasan harmonik.

Langkah 4 — Pilih jenis kepungan

Langkah 5 — Periksa penyejukan dan pengurangan

Standard: Udara semula jadi (AN) — kapasiti undian penuh

Udara paksa (AF): Tambah kipas untuk kapasiti 140-150% — tetapi sahkan dengan pembekal

Penurunan ketinggian: melebihi 1000m, kapasiti mesti dikurangkan. Penurunan suhu ambien: melebihi 40°C, kapasiti mesti dikurangkan.

Langkah 6 — Sahkan kelas penebat

SCB10 menggunakan penebat Kelas F (155°C) atau Kelas H (180°C). Kelas suhu yang lebih tinggi bermakna keupayaan beban lampau yang lebih baik dan hayat haba yang lebih lama.

Langkah 7 — Periksa pengawal suhu

Pengubah SCB10 moden termasuk pengawal suhu dengan:

Penderia 3-wayar Pt100 tertanam dalam belitan

Paparan digital suhu penggulungan

Kipas mula/berhenti pada ambang yang diprogramkan

Output penggera dan perjalanan (sentuhan kering)

Komunikasi RS485/Modbus pilihan

Fikiran Akhir

Pengubah jenis kering SCB10 mewakili era khusus dalam teknologi pengubah — generasi yang menghasilkan kerugian yang jauh lebih rendah, bunyi yang lebih rendah dan kebolehpercayaan yang lebih tinggi daripada pendahulunya SCB9. Ia adalah, pada masanya, standard untuk pengagihan kuasa dalaman moden.

Dan ia kekal sebagai pilihan yang kukuh untuk banyak aplikasi hari ini — terutamanya untuk projek yang bajet menjadi pertimbangan. Walaupun model SCB11, SCB13 dan SCB18 yang lebih cekap kini menawarkan kerugian yang lebih rendah, SCB10 masih memenuhi piawaian semasa dan menyediakan perkhidmatan yang boleh dipercayai dan selamat untuk banyak bangunan di seluruh dunia.

Jika anda memasang pengubah di bangunan komersial, hospital, pusat data, atau mana-mana lokasi yang mengambil berat tentang keselamatan kebakaran dan alam sekitar, pengubah jenis kering berkemungkinan merupakan keperluan. SCB10 menawarkan keseimbangan keselamatan, kecekapan dan keberkesanan kos yang betul untuk kebanyakan aplikasi tersebut.

Ia tidak mempunyai minyak untuk bocor, terbakar atau tumpah. Ia tidak memerlukan ujian minyak berkala. Ia tidak memerlukan peti besi berkadar api. Ia hanya duduk di sana, diam-diam menjalankan tugasnya, tahun demi tahun. Kuasa yang bersih, selamat, andal — tepat di tempat yang anda perlukan.
